Chanfrein
Un chanfrein correspond à une coupe en angle qui relie deux
séquences adjacentes d'un programme. Le POSITIP 880 calcule la
position du chanfrein. Ce faisant, il n'est pas nécessaire que les deux
droites forment une intersection ou se touchent. Mais si elles se
touchent, les deux longueurs sont calculées pour le chanfrein à partir
des points d'intersection. Cf. fig. I.55 illustrant graphiquement un
chanfrein.
Dans un programme, un chanfrein relie généralement la séquence
précédente à la séquence suivante pour former un contour continu.
Un chanfrein peut aussi être utilisé pour relier la séquence précédente
à la première séquence d'un contour continu. Le contour devient ainsi
un contour „fermé“.
Lignes en intersection – Vous pouvez insérer un chanfrein entre deux
droites formant une intersection. Les deux séquences qui définissent
les droites se succèdent dans le programme. Cf. fig. I.54.
Vous définissez un chanfrein de la manière suivante:
8 Longueur 1 et longueur 2; inutile d'indiquer l'angle.
8 Longueur 1 et longueur 2 et l'angle.
Mode de fonctionnement: PROGRAMMATION
Appuyer sur la softkey FONCTIONS PROGRAMMATION.
Appuyer deux fois sur la softkey AUTRES.
Appuyer sur la softkey CHANFREIN.
(Les champs PT INITIAL et PT FINAL sont protégés à
l'écriture.) Le POSITIP 880 définit par défaut les
valeurs indiquées dans ces champs du masque
d'introduction CHANFREIN.
Si vous désirez fermer un contour en utilisant un
chanfrein, introduisez le rayon du chanfrein et
appuyez sur la softkey FERMER CONTOUR.

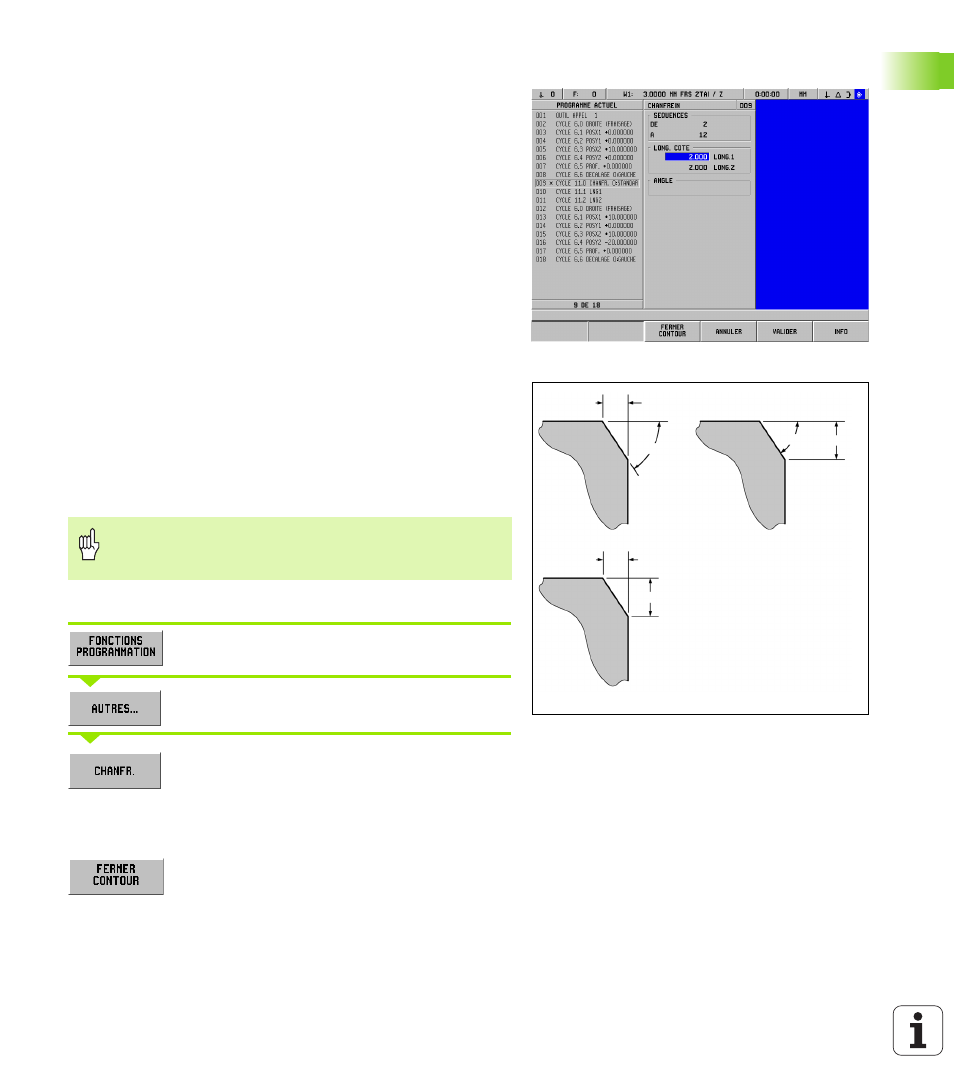

fig. I.54 Paramètres d'introduction pour un chanfrein
fig. I.55 Exemple Chanfrein
Long. 1
Long. 1
Angle
Angle
Droite 1 Droite 1
Droite 1
Long. 2
Droite 2
Droite
2
Droite 2
Long. 2
Pour créer un chanfrein, les lignes des axes doivent former
une intersection en un point ou bien formeront cette
intersection si on les prolonge.
