I Instructions d'utilisation
I – 4 Chemin r
estant

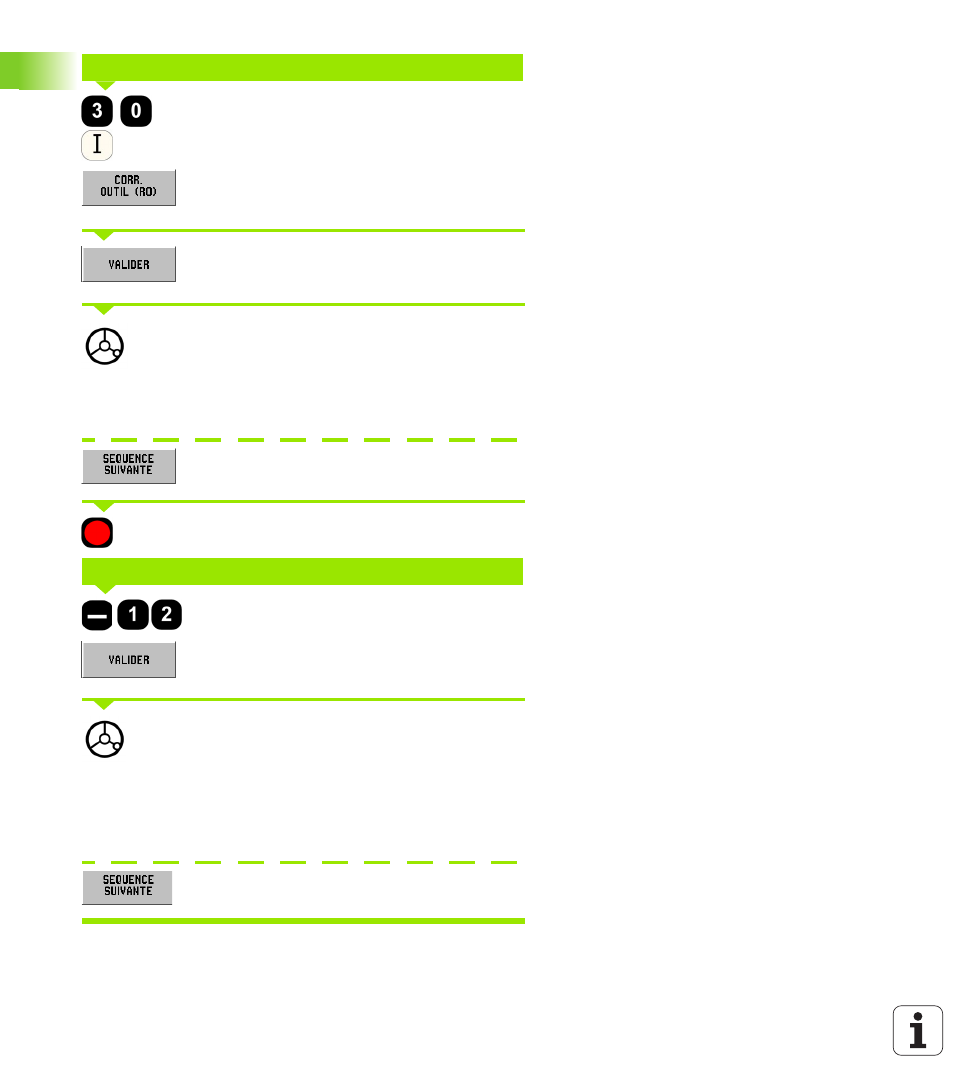

Introduire la position nominale du trou 2 : Y = 30 mm,
et marquer l'introduction en tant que cote
incrémentale avec la touche I.
Désactiver la correction du rayon d'outil avec la
softkey CORR. OUTIL. (R0).
Appuyer sur VALIDER. Le curseur graphique de
positionnement pour l'axe Y est affiché.
Déplacer l'axe Y à la valeur d'affichage zéro. Le petit
carré du curseur est centré entre les deux marques.
Lorsque vous avez déplacé l'axe à zéro, le
POSITIP 880 est prêt à exécuter la séquence
suivante.
Appuyer sur la softkey SEQUENCE SUIVANTE.
Appuyer sur la touche d'axe (Z).
Introduire la position nominale pour la profondeur de
perçage: Z = –12 mm.
Appuyer sur la softkey VALIDER. Le curseur graphique
de positionnement pour l'axe Z est affiché.
Percer le trou
2
: Déplacer l'axe Z à la valeur
d'affichage zéro. Le petit carré du curseur est centré
entre les deux marques.
Dégager le foret dans l'axe d'outil (Z).
Après avoir déplacé l'axe à zéro, l'usinage est
terminé.
Appuyer sur la softkey SEQUENCE SUIVANTE.
POSITION NOMINALE
POSITION NOMINALE
