I Instructions d'utilisation
I – 3 V
a
leur ef
fe
ctiv
e

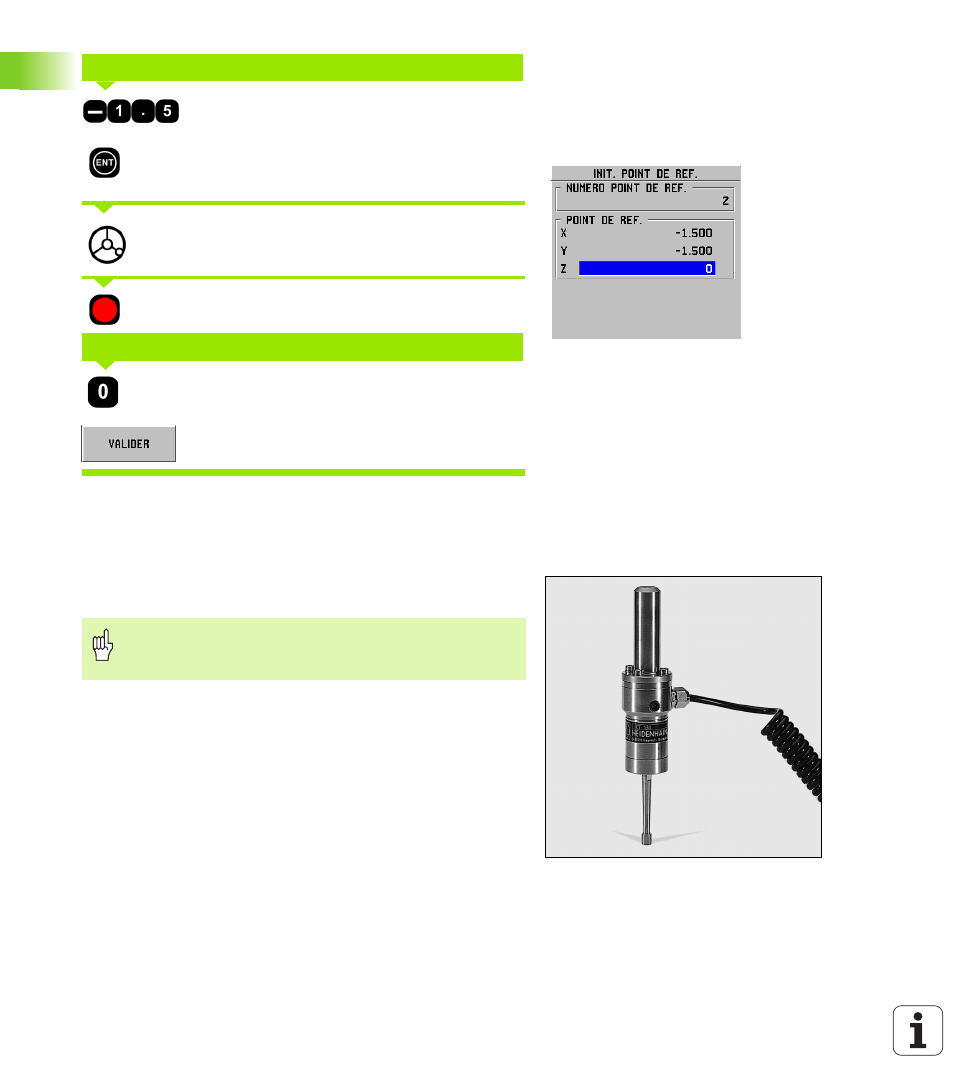

Introduire la position du centre de l'outil
(Y = – 1,5 mm) et
prendre en compte la coordonnée Y du point de
référence et valider avec ENT.
Affleurer la surface de la pièce.
Appuyer sur la touche d'axe (Z).
Introduire la position de la pointe de l'outil ( Z = 0 mm)
et prendre en compte la coordonnée Z du point de
référence. Appuyer sur VALIDER.
Fonctions de palpage pour l'initialisation du
point de référence
Il vous est particulièrement simple d'initialiser les points de référence
avec un palpeur d'arêtes KT 130 (fig. I.20) de HEIDENHAIN.
Le POSITIP 880 vous propose les softkeys suivantes correspondant
aux fonctions de palpage:
„ Arête de la pièce comme ligne de référence: ARETE
„ Ligne médiane entre deux arêtes de la pièce: LIGNE MEDIANE
„ Centre d'un trou ou d'un cylindre: CENTRE CERCLE
Avec Centre de cercle, le trou doit être dans un plan principal. Un
plan est à définir parmi les trois plans principaux XY, YZ ou ZX.
Les fonctions de palpage du POSITIP 880 permettent d'initialiser les
points de référence à l'aide d'un palpeur d'arêtes KT de HEIDENHAIN.
Vous pouvez également utiliser ces fonctions si vous affleurez la pièce
avec un outil.
INITIALISER POINT DE RÉF. EN Y
INITIALISER POINT DE RÉF. Z = + 0
fig. I.20 Le palpeur d'arêtes KT 130 HEIDENHAIN
Pendant que les fonctions de palpage sont actives, le
POSITIP 880 gèle l'affichage de l'arête, de la ligne
médiane ou du centre du cercle.
