124
II: Informations techniques
II – 2 Configur
er le système
Configurer les axes
Avec ce paramètre de configuration, vous pouvez affecter les entrées
des systèmes de mesure (X1-X6) aux axes pouvant être affichés. Un
axe ne peut être affecté qu'à une seule entrée de système de mesure
ou à une combinaison de deux entrées de systèmes de mesure
(deuxième position du système de mesure ajoutée à la première ou
soustraite de celle-ci). Cf. fig. II.8 & fig. II.9.
Dans ce masque d'introduction, vous pouvez aussi modifier les
désignations des axes (A-Z).
Configurer les axes:
8 Dans le menu CONFIGURATION SYSTEME, sélectionnez le sous-
menu CONFIGURER AXES et valider avec ENT.
8 Le masque d'introduction CONFIGURER AXES s'affiche à l'écran.
8 Avec les touches numériques 1 à 6, indiquez l'entrée du système de
mesure correspondant à l'axe.
8 Appuyez sur la touche CE si vous désirez effacer l'entrée du
système de mesure. Le POSITIP 880 met alors cette entrée sur
DESAC.. Dans ce masque d'introduction, mettez également sur
DESAC. tous les systèmes de mesure que vous n'utilisez pas.
8 Vous pouvez aussi coupler deux entrées pour système de mesure
sur un même axe en utilisant les touches numériques et les
softkeys „+” et „–”.
8 Avec la softkey SELECT. AXE, vous appelez le masque
CONFIGURATION AXES et les softkeys GAUCHE, DROITE, SELECT.
CARACTERE
, QUITTER et VALIDER.
8
Avec les softkeys GAUCHE, DROITE et les touches fléchées verticales,
vous sélectionnez le caractère désiré.
8
Appuyez sur la softkey SELECT. CARACTERE ou sur la touche ENT si
vous voulez enregistrer un caractère pour désigner un axe et fermer
le masque SELECT. CARACTERE. Le POSITIP 880 affiche alors la
barre de softkeys précédente.
8 Si vous avez terminé l'introduction de vos données, appuyez sur la
softkey VALIDER ou sur la touche ENT. Ceci vous permet
d'enregistrer les modifications apportées à ce paramètre et de
retourner au menu CONFIGURATION SYSTEME.
8 Les axes graphiques ne sont disponibles que pour les opérations de
tournage. Les axes graphiques sont configurés par défaut de
manière à ce que le POSITIP 880 affiche les coordonnées de l'axe Z
le long de l'axe horizontal de la pièce représentée graphiquement et
les coordonnées de l'axe X le long de l'axe vertical. Si vous optez
pour une autre configuration, sélectionnez les axes correspondants
avec les softkeys HORIZONTAL ou VERTICAL.

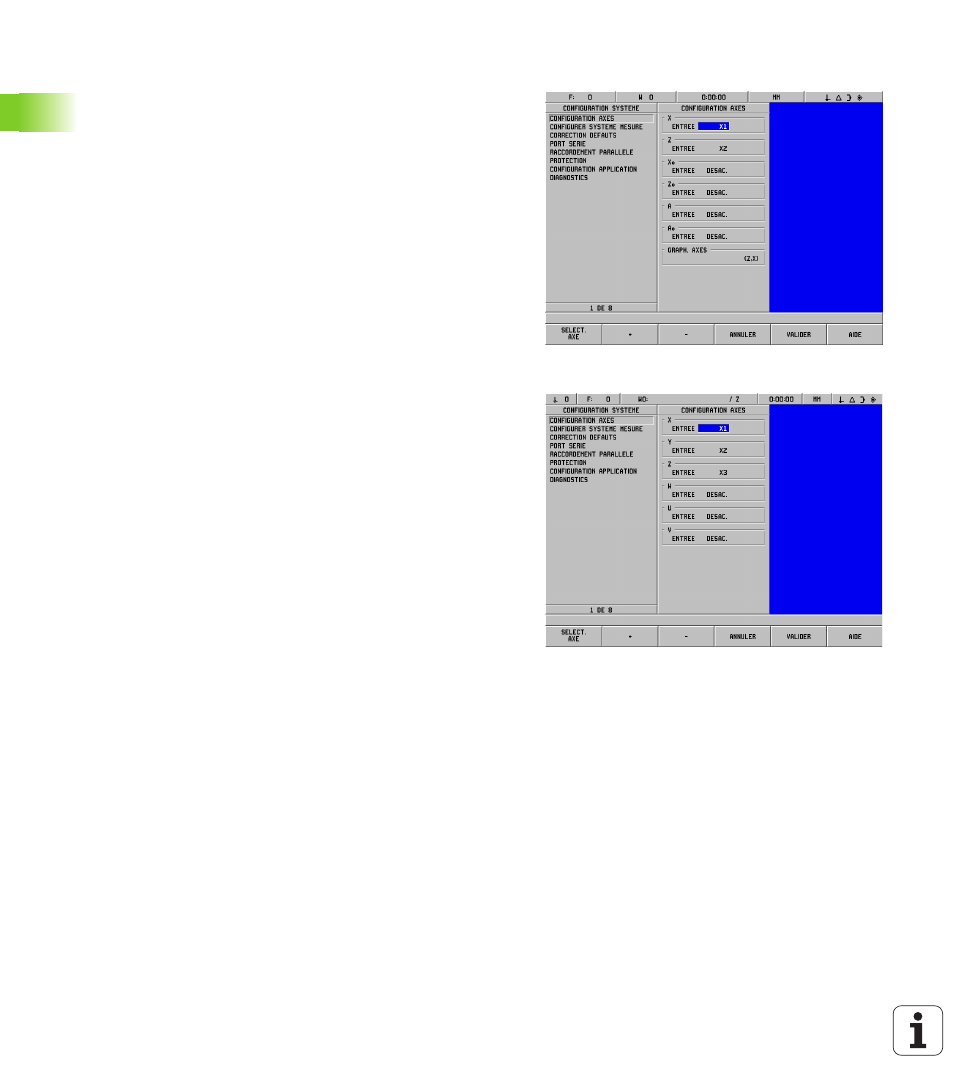

fig. II.8 Le masque d'introduction
CONFIGURATION AXES (Tournage)
fig. II.9 Le masque d'introduction
CONFIGURATION AXES (Fraisage)
