POSITIP 880
37
I – 4 Chemin r
estant

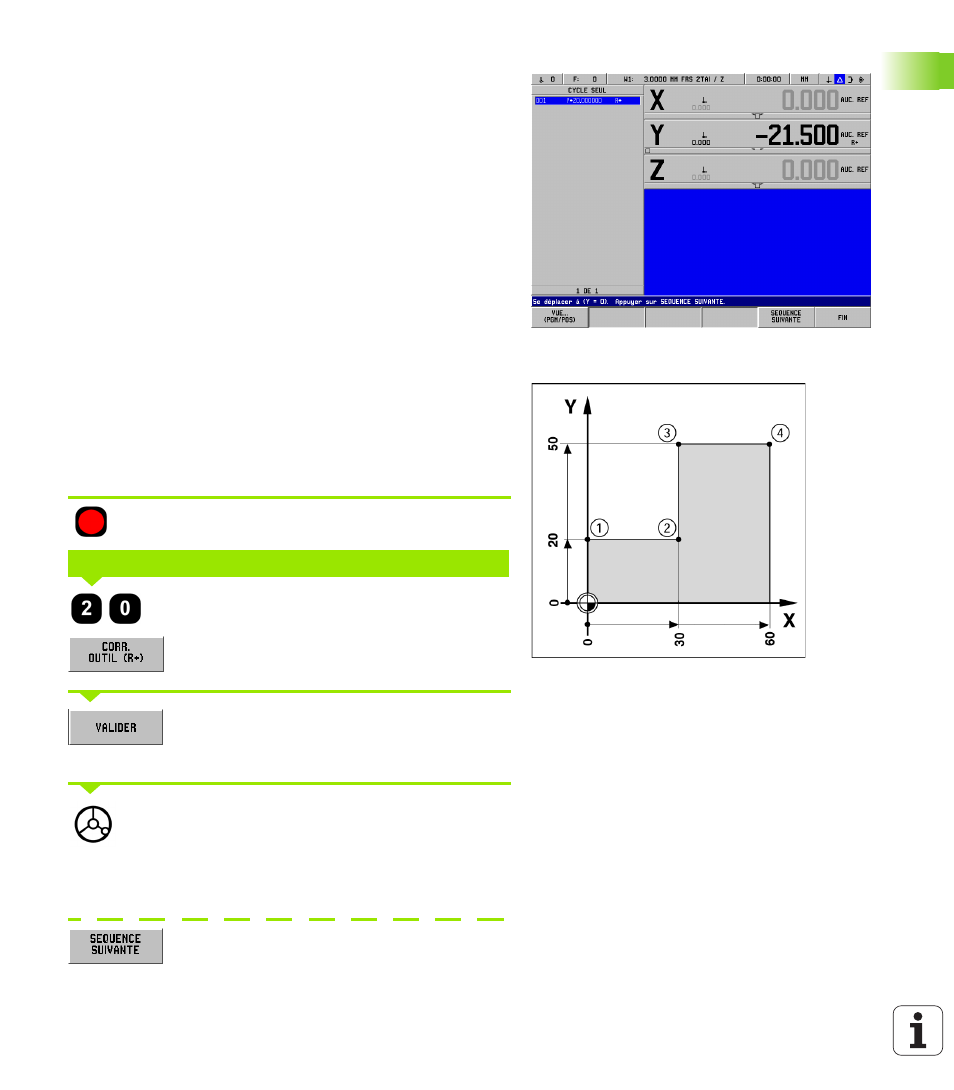

Exemple: Fraisage d'un épaulement par „décomptage vers zéro“.
Les coordonnées sont introduites en valeur absolue, le point de
référence correspond au point zéro pièce. Cf. fig. I.31 & fig. I.32.
Coin
1 : X = 0 mm / Y = 20 mm
Coin 2 : X = 30 mm / Y = 20 mm
Coin 3 : X = 30 mm / Y = 50 mm
Coin 4 : X = 60 mm / Y = 50 mm
Mode de fonctionnement: CHEMIN RESTANT
Préparatifs:
8 Introduisez les données de l'outil.
8
Positionnez l'outil de manière judicieuse (ex. X = Y = -20 mm).
8 Déplacez l'outil à la profondeur de fraisage.
Appuyer sur la touche d'axe (Y).
Introduire la position nominale du coin 1:
Y = 20 mm et
Sélectionner la correction du rayon d'outil R+ avec la
softkey CORR. OUTIL. (R+).
Valider la position nominale avec VALIDER. Le curseur
graphique de positionnement correspondant à l'axe Y
est affiché.
Déplacer l'axe Y à la valeur d'affichage zéro. Le petit
carré du curseur est centré entre les deux marques.
Lorsque vous avez déplacé l'axe à zéro, le
POSITIP 880 est prêt à exécuter la séquence
suivante.
Appuyer sur la softkey SEQUENCE SUIVANTE.
fig. I.31 Cycle indépendant
fig. I.32
POSITION NOMINALE
