134
II: Informations techniques
II – 2 Configur
er le système
AMI (de l'angl. Auxiliary Machine Interface =
interface machine auxiliaire), X51 (option)
Si l’Option Box IOB 89 est raccordée sur le POSITIP 880, celui-ci
affiche le sous-menu SORTIES COMMUTATION dans le menu
CONFIGURATION SYSTEME. Pour l’IOB 89, vous pouvez configurer
huit relais de sortie. Cf. fig. II.1.
Si vous désirez ne configurer qu'une seule sortie de relais, sélec-
tionnez avec les touches fléchées le numéro de relais voulu et validez
l'introduction avec ENT. Si vous souhaitez effacer la configuration d'un
relais, sélectionné le relais concerné et appuyez sur la touche CE.
8 Dans le champ AXE, introduisez la position de l'axe gérant le relais.
Sélectionnez l'axe avec la softkey AXE SUIVANT.
La softkey DIRECTIONNEL vous permet de définir que le flux du signal
est directionnel. Si vous avez appuyé sur cette softkey, le mode
relais s'oriente sur le signe de la valeur de position. Si la valeur n'est
pas négative, le relais sera activé. Si la valeur est négative, le relais
sera désactivé. Si la softkey DIRECTIONNEL est activée, vous pouvez
configurer la sélection des axes sur TOUS AXES. Avec cette
configuration, la sortie relais est initialisée dès qu'une position
nominale est initialisée sur un axe quelconque en mode de
fonctionnement CHEMIN RESTANT.
8 Dans le champ CONDITION, vous introduisez la relation entre la
position affichée et le point de commutation. Vous utilisez à cet effet
les softkeys correspondantes.
8 Dans le champ INIT. VALEUR, vous définissez les points de
commutation et indiquez si le point concerné est une position
effective ou une position nominale. Sélectionnez le type de position
(VALEUR EFF. ou CHEMIN REST.) à l'aide de la softkey.
8 Dans le champ POINT/PLAGE, vous définissez si la condition se
réfère à un point sur l'axe ou à une plage autour de zéro. Si vous
indiquez une plage, le signe de la valeur de position n'est pas pris en
compte.
8 Avec les softkeys DESAC. ou ACT., vous introduisez la valeur
souhaitée dans le champ RELAIS ACT./DESAC. Dès que la condition
souhaitée est remplie, le relais se met sur DESAC. ou sur ACT.

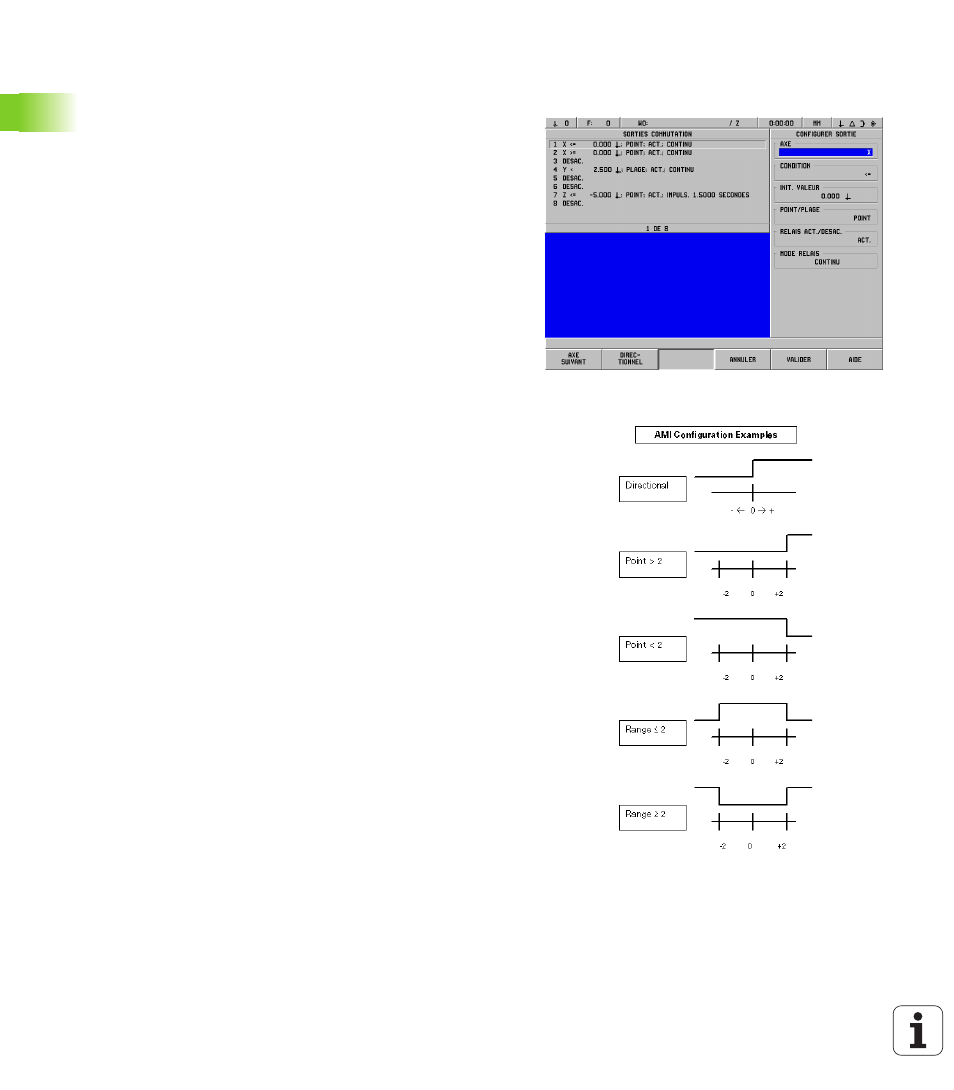

fig. II.20 Le masque d'introduction INTERFACE AMI
fig. II.21 Le masque d'introduction INTERFACE AMI
