POSITIP 880
31
I – 3 V
a
leur ef
fe
ctiv
e
Le POSITIP affecte à la coordonnée la valeur 0.
Introduire la coordonnée désirée pour l'arête de la
pièce, ex. Y = 0 mm et
initialiser la coordonnée comme valeur de référence
pour cette arête. Valider avec ENT.
Appuyer sur la softkey VALIDER.

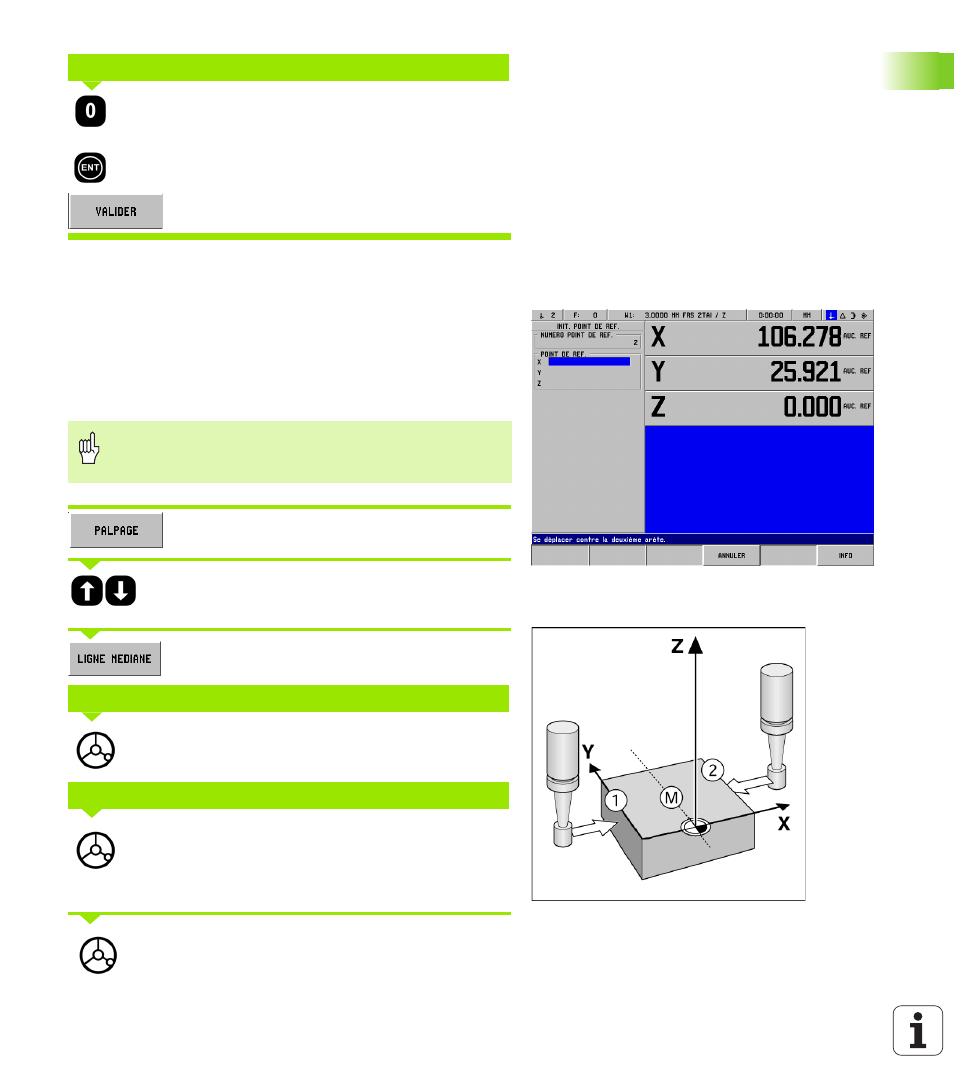

Exemple: Initialiser comme ligne de référence une ligne médiane
entre deux arêtes de la pièce. Cf. fig. I.23 & fig. I.24.
La position de la ligne médiane
M est définie par palpage des arêtes 1
et 2 .
La ligne médiane est parallèle à l'axe Y.
Coordonnée voulue pour la ligne médiane: X = 0 mm
Mode de fonctionnement: VALEUR EFFECTIVE
Appuyer sur PALPAGE.
Sélectionner l'axe sur lequel la coordonnée sera
initialisée: Axe X.
Appuyer sur LIGNE MEDIANE.
Déplacer le palpeur d'arêtes contre l'arête de la pièce
1
jusqu’à ce que la LED s'allume sur le palpeur.
Déplacer le palpeur d'arêtes contre l'arête de la pièce
2 jusqu’à ce que la LED s'allume sur le palpeur. Le
POSITIP 880 affiche la distance entre les deux arêtes
dans la barre de dialogue.
Eloigner le palpeur d'arêtes de l'arête de la pièce.
INTRODUIRE LA VALEUR POUR Y + 0
fig. I.23 Initialiser comme ligne de référence une
ligne médiane entre deux arêtes de la pièce
fig. I.24
Avec la fonction de palpage LIGNE MEDIANE, le
POSITIP 880 affiche dans la barre de dialogue la distance
entre les deux arêtes.
PALPER LA 1ÈRE ARÊTE EN X
PALPER LA 2ÈME ARÊTE EN X
