POSITIP 880
13
I – 1 Pr
incipes de base pour les coor
données de positions
Initialisation du point de référence

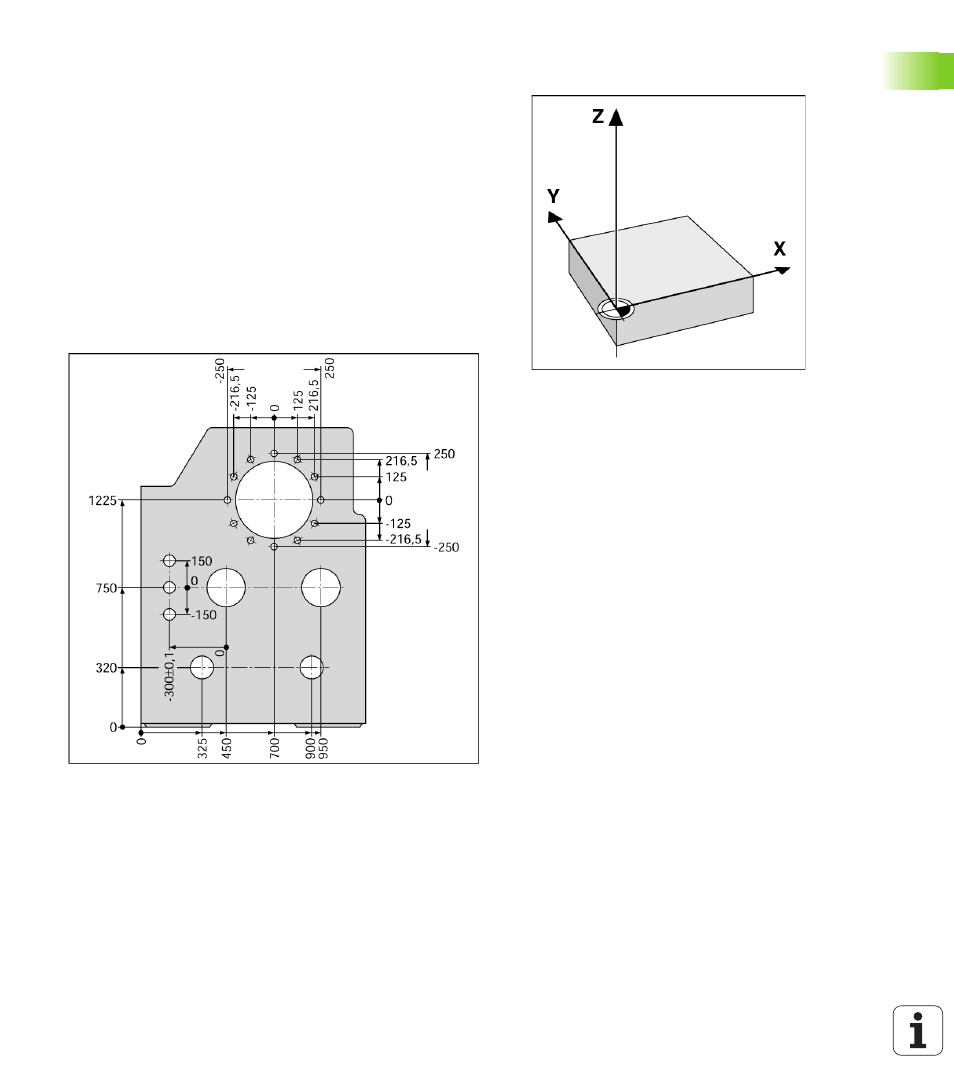

Le plan de la pièce (fig. I.3) prend un point donné de celle-ci (le plus
souvent, un coin) comme point de référence absolu et,
éventuellement, un ou plusieurs autres points comme points de
référence relatifs.
La procédure d'initialisation des points de référence permet de leur
affecter l'origine du système de coordonnées absolues ou des
systèmes de coordonnées relatives: La pièce – alignée par rapport aux
axes de la machine – est ainsi amenée à une certaine position relative
par rapport à l'outil; les affichages des axes sont initialisés, soit à zéro,
soit à la valeur de position correspondante (par exemple, pour tenir
compte du rayon d'outil).
Exemple:
Plan comportant plusieurs points de référence relatifs (selon
DIN 406 ou ISO 129 chap. 11, fig. 171)
fig. I.3 Le point zéro pièce est situé sur l'origine du
système de coordonnées.
