I Instructions d'utilisation
I – 6 La pr
ogr
ammation du POSITIP
8
80
Fraiser une droite
En mode de fonctionnement PROGRAMMATION, vous pouvez utiliser le
POSITIP 880 pour fraiser une droite.
Une droite est définie par son point initial et son point final.
On peut programmer une droite de deux manières:
„ Avec quatre coordonnées (X1, Y1) (X2, Y2)
„ Avec trois des coordonnées ci-dessus (X1, Y1) ou (X2 ou Y2) et avec
un angle
Pour le choix que vous devez faire, tenez compte des données de
votre plan.
Vous sélectionnez le cycle DROITE à l'aide de la softkey et introduisez
les valeurs demandées. Cf. fig. I.49. En règle générale, vous pouvez
sans aucun problème prélever ces données à partir du plan de la pièce.
Le POSITIP 880 calcule la trajectoire d'outil et vous aide lors du
positionnement grâce au curseur graphique de positionnement.
Exemple: Introduire une droite et la fraiser
Point initial X1: 4 mm
Point initial Y1: 2 mm
Point final X2: 2 mm
Point final Y2: 2 mm
Profondeur: Z = 4,00
Décalage d'outil: Centre
1ère étape: Introduire les données de la droite
Mode de fonctionnement: PROGRAMMATION
Appuyer sur la softkey FONCTIONS PROGRAMMATION,
puis sur la softkey AUTRES.
Appuyer sur la softkey DROITE .
Introduire les valeurs
Introduire le point initial X et valider avec ENT.
Introduire le point initial Y et valider avec ENT.

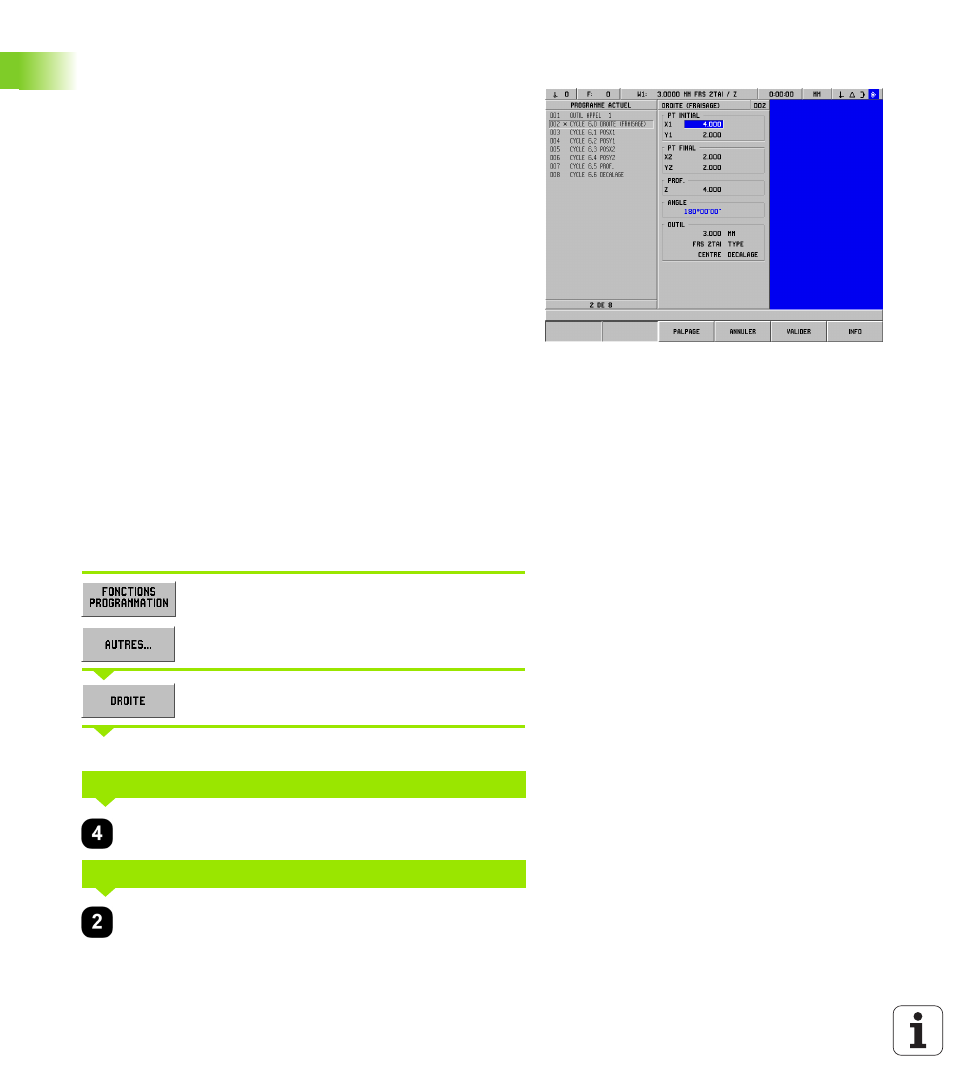

fig. I.49 Le masque d'introduction DROITE
(FRAISAGE)
PT INITIAL X1
PT INITIAL Y1
