I Instructions d'utilisation
I – 6 La pr
ogr
ammation du POSITIP
8
80
Eclater
Cette fonction permet d'éclater une séquence de programme en
plusieurs séquences plus détaillées. Vous pouvez éclater les
instructions des fonctions de motifs d'usinage de trous et APPEL
LABEL REPETITION, ROTATION et IMAGE MIROIR. La séquence
ainsi éclatée en instructions détaillées est remplacée par les droites et
arcs de cercle (appel de labels REPETITION, ROTATION, IMAGE
MIROIR) ou les différentes positions (motifs d'usinage de trous) qui
composent la séquence d'origine.
Mettre en surbrillance la séquence qui doit être
éclatée.
Appuyez sur la softkey FONCTIONS SEQUENCE.
Appuyer sur la softkey ECLATER.
Modifier des séquences du programme. Cf. fig. I.56.
Mode de fonctionnement: PROGRAMMATION
Après avoir sélectionné la softkey FONCTIONS
SEQUENCE
, appuyer sur la softkey MODIFIER SEQUENCES.
Indiquer la série de séquences à modifier (champs
1ERE et DERN.). Après chaque introduction, appuyez
sur la touche ENT.
Avec les touches numériques, introduire
manuellement la profondeur sur l'axe Z ou
sélectionner la softkey PAR. Valider avec ENT.
Introduire le décalage d'outil: GAUCHE, CENTRE ou
DROITE
. Appuyer sur la softkey VALIDER. Les
modifications n'agissent que sur la droite ou l'arc de
cercle situé à l'intérieur de la plage indiquée (première
séquence – dernière séquence).

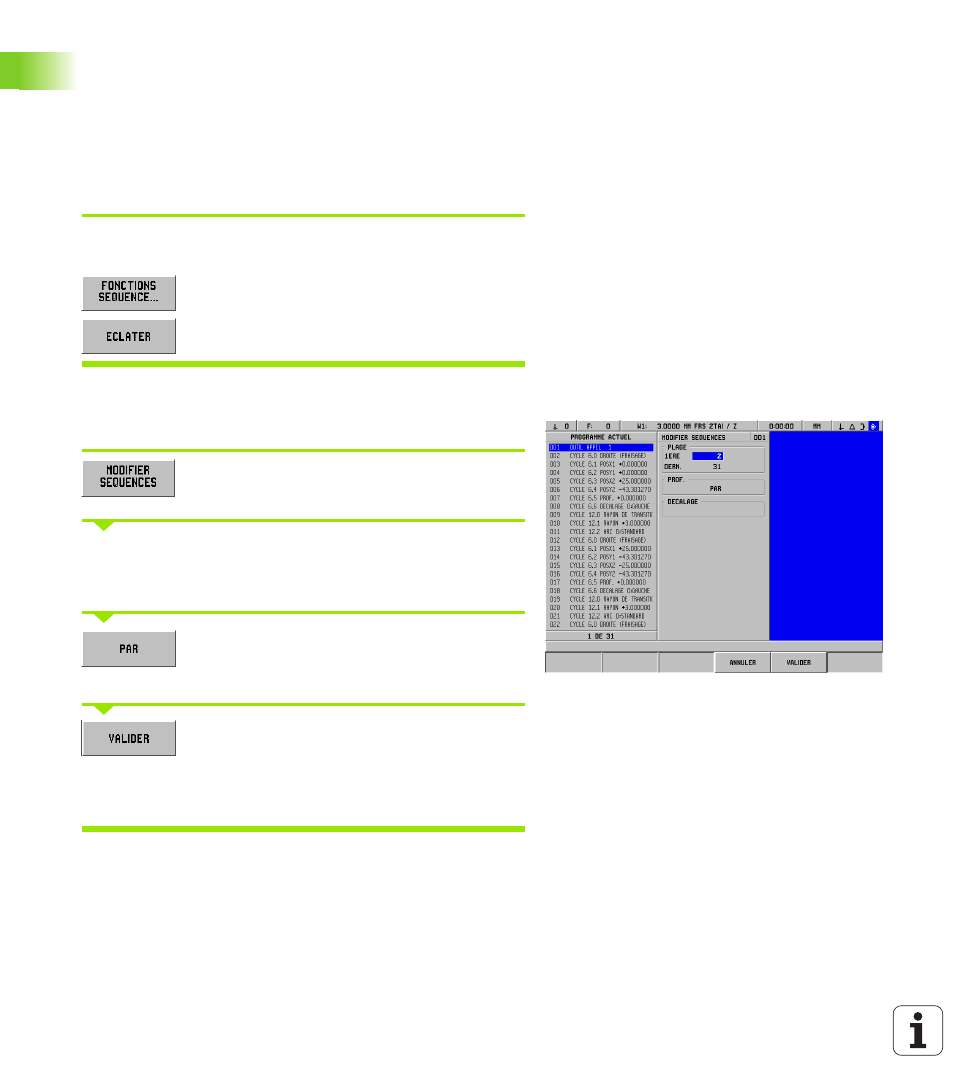

fig. I.56 Modifier une séquence de programme
