Exemple: Initialiser le point de référence pièce sans fonction de
palpage. Cf. fig. I.18 & fig. I.19
.
Plan d'usinage: XY
Axe d'outil: Z
Diamètre d'outil: D = 3 mm
Suite chronologique pour l'initialisation dans cet exemple: X - Y - Z
Préparatifs: Appeler les données de l'outil
Appelez les données de l'outil destiné à affleurer la pièce.
Préparatifs: Sélectionner le point de référence
Mode de fonctionnement: VALEUR EFFECTIVE
En mode VALEUR EFFECTIVE, appuyer sur la softkey
POINT DE REF.
Le curseur se trouve maintenant dans le champ
NUMERO POINT DE REF.
Introduire le numéro du point de référence et valider
avec ENT.
Affleurer la pièce sur l'arête 1 .
Appuyer sur la touche d'axe (X).
Introduire la position du centre de l'outil
(X = –1,5 mm) et
prendre en compte la coordonnée X du point de
référence et valider avec ENT.
Affleurer la pièce sur l'arête
2
.
Appuyer sur la touche d'axe (Y).

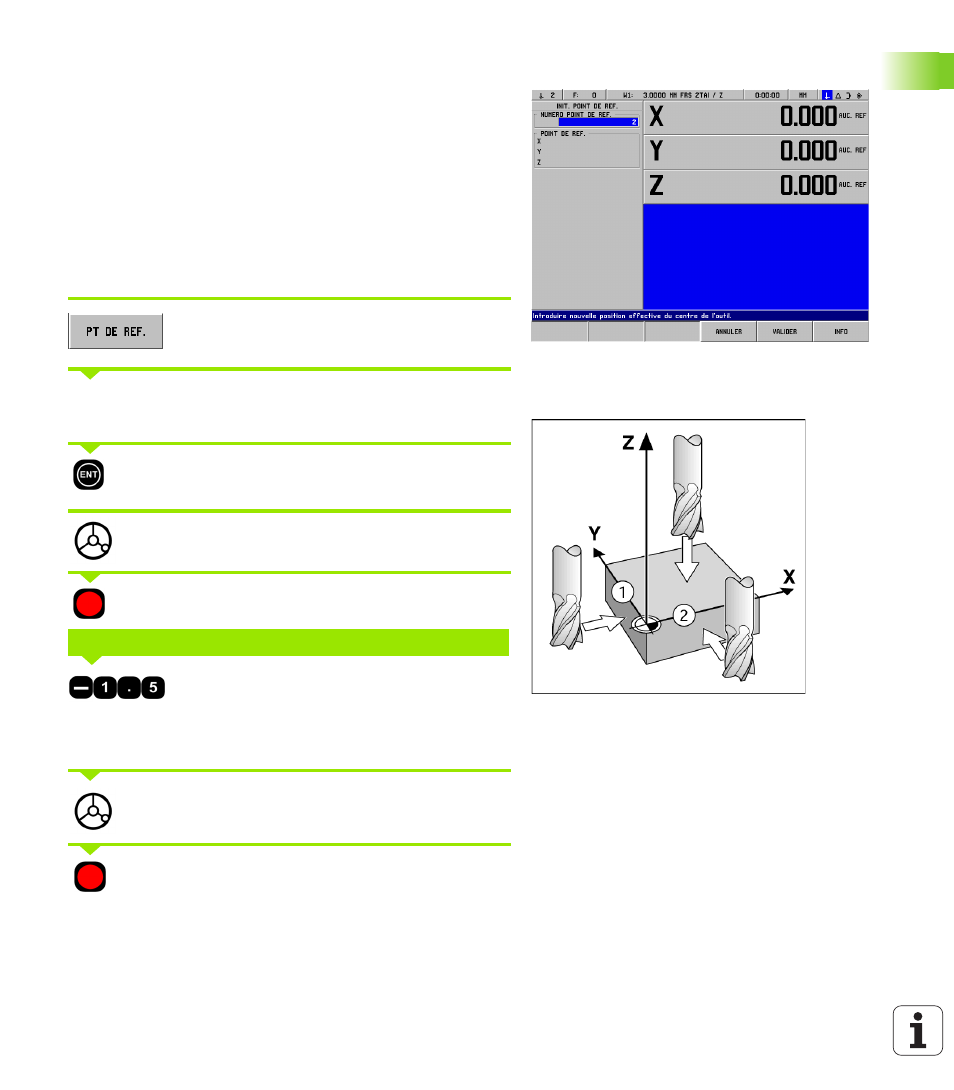

fig. I.18 Le masque d'introduction INITIALISER
POINT DE REF.
fig. I.19
INITIALISER POINT DE RÉF. EN X
