POSITIP 880
17
I – 1 Pr
incipes de base pour les coor
données de positions
Systèmes de mesure de position
Les systèmes de mesure de position transforment les
déplacements des axes de la machine en signaux électriques. Le
POSITIP 880 traite ces signaux, communique la position effective des
axes de la machine et affiche à l'écran cette position sous forme
numérique. Cf. fig. I.9.
Lors d'une coupure de courant, la relation entre les chariots de la
machine et la position effective calculée est perdue. Dès que
l'alimentation en courant est relancée, vous pouvez rétablir cette
relation avec les marques de référence des systèmes de mesure de
position et grâce à l'automatisme REF (REF) du POSITIP 880.
Marques de référence
Les systèmes de mesure de position sont équipés d'une ou de
plusieurs marques de référence. Le franchissement de ces marques
de référence permet de définir une position absolue dans un système
incrémental. Lors d'une coupure de courant, la position absolue ainsi
que la relation entre la marque de référence et la position de la règle
de mesure sont perdues. Grâce aux marques de référence des
systèmes de mesure de position et à l'automatisme REF du POSITIP
880, vous pouvez rétablir rapidement cette relation dès la remise sous
tension. Cf. fig. I.10.
Lors du franchissement d'une marque de référence, un signal est
émis; celui-ci désigne au POSITIP 880 cette position de la règle
comme point de référence. Le POSITIP 880 utilise ce point de
référence pour rétablir la relation entre la position de la règle de
mesure et la valeur d'affichage que vous aviez définie précédemment.
Sur les systèmes de mesure de position avec marques de référence
à distances codées
, les marques de référence sont disposées sur la
règle de mesure à intervalles définis. Le franchissement de deux
marques de référence voisines vous permet de reconstituer le point
de référence. Il vous suffit pour cela de déplacer les axes de la
machine sur une course donnée (systèmes de mesure linéaire) ou
selon un angle donné (systèmes de mesure angulaire).

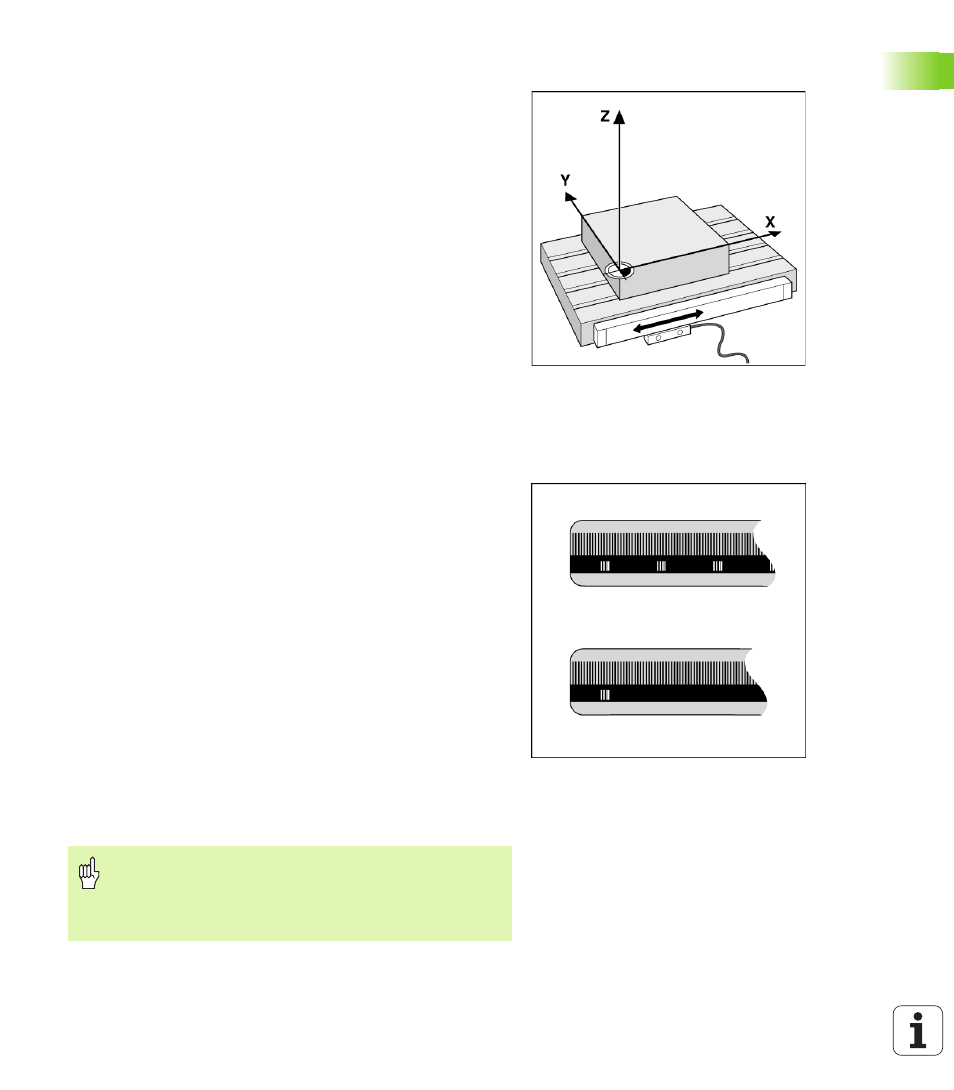

fig. I.9 Système de mesure de position pour un axe
linéaire, par ex. pour l'axe X
fig. I.10 Règles de mesure – en haut avec marques
de référence à distances codées, en bas,
avec une marque de référence
Lors de la mise sous tension ou après une coupure de
courant, vous ne pouvez pas rétablir les points de
référence si vous n'avez pas franchi les marques de
référence avant de procéder à l'initialisation des points de
référence.
