I Instructions d'utilisation
I – 5 Motifs d'usinag
e

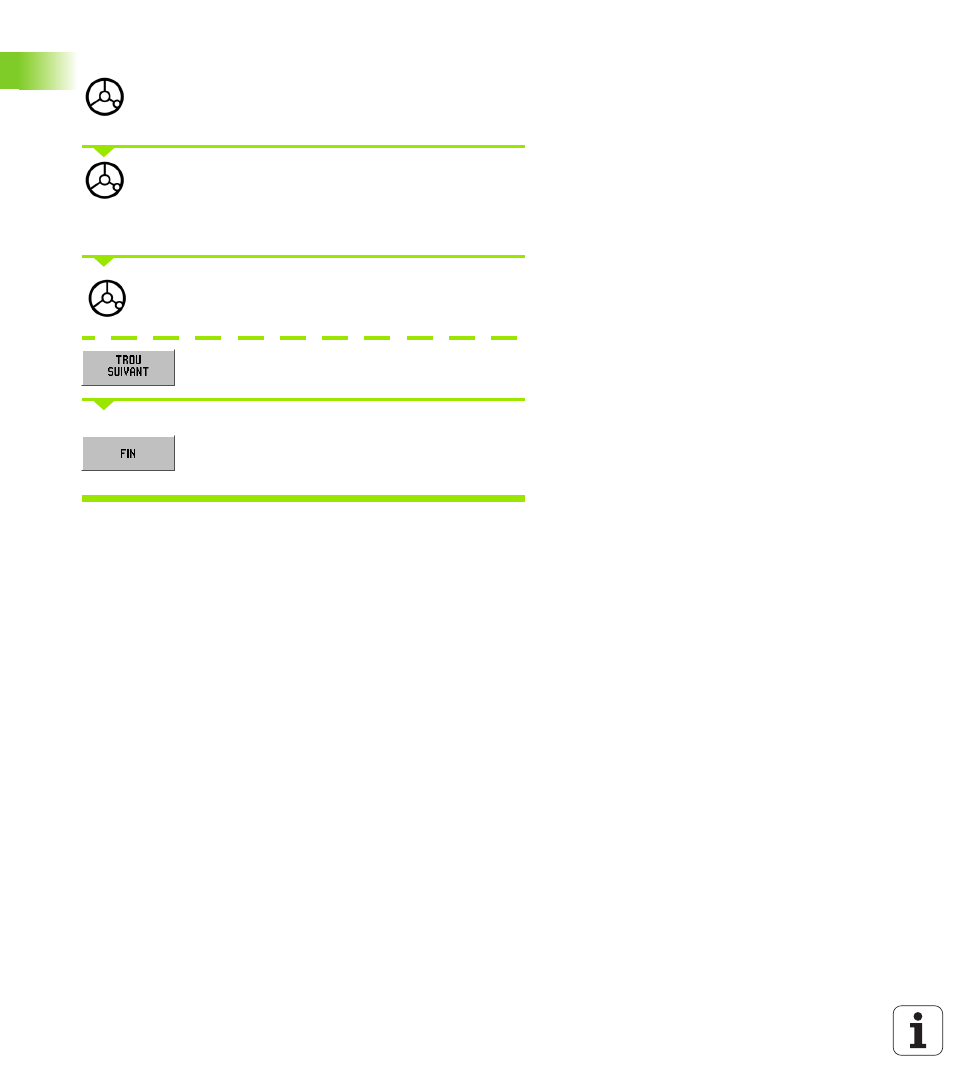

2ème étape: Perçage
Aborder le trou:
Déplacer à zéro, les unes après les autres, les
coordonnées du plan d'usinage.
Perçage:
Décompter vers zéro dans l'axe d'outil. Dès que la
profondeur finale est atteinte, le POSITIP 880 aborde
automatiquement les coordonnées du trou suivant.
A l'issue du perçage, dégager l'outil dans l'axe
d'outil.
Appuyer sur la softkey TROU SUIVANT.
Exécuter tous les autres trous pareillement.
Lorsque vous avez terminé d'exécuter le cercle de
trous, appuyez sur la softkey FIN .
Rangée de trous
Vous avez besoin des informations suivantes:
„ Premier trou (1er trou du motif de trous)
„ Nombre de trous par rangée de trous
„ Ecart entre les trous sur la rangée (distance ou décalage entre les
différents trous de la rangée)
„ Angle (angle d'inclinaison du motif de trous)
„ Profondeur (profondeur finale pour le perçage dans l'axe d'outil)
„ Nombre de rangées de trous (contenues dans le motif de trous)
„ Ecart entre les rangées de trous
Le POSITIP 880 calcule les coordonnées des trous que vous
positionnez par „décomptage vers zéro“.
Le curseur graphique est disponible pour tous les axes à déplacer.
Avant l'usinage, le graphisme permet de contrôler si le POSITIP 880 a
calculé le motif de trous tel que vous le désiriez. Le graphisme de la
grille de trous vous est également utile lorsque les trous doivent être
„ sélectionnés directement
„ exécutés séparément
„ omis
