128
II: Informations techniques
II – 2 Configur
er le système
Correction d'erreur non-linéaire
Si la mesure réalisée avec le système de mesure comparateur révèle
une erreur alternante ou ponctuelle, utilisez dans ce cas la correction
d'erreur non-linéaire. Vous calculez les valeurs de correction
nécessaires et les incrivez dans un tableau. Le POSITIP 880 gère
jusqu’à 128 points de correction par axe. Le calcul de l'erreur entre
deux points de correction voisins s'effectue avec l'interpolation
linéaire.
8 Sélectionnez NON-LINEAIR et appuyez sur EDITER TABLEAU.
8
Le tableau de valeurs de correction pour le système de mesure ainsi
qu'un graphique illustrant l'erreur sont affichés sur la partie gauche
de l'écran.
8
Le tableau de valeurs de correction contient l'entrée, la valeur de
mesure de la règle de mesure ainsi que l'erreur constatée au niveau
de cette valeur de mesure.
Lire le graphique
„ Le graphique représente l'erreur entre la valeur de référence et la
valeur de mesure. Le graphique possède des écarts fixes entre les
points. Si vous déplacez le curseur dans le tableau, l'entrée du
tableau sur laquelle il se trouve correspond au point du graphique
marqué par un trait vertical bleu. Cf. fig. II.13.
Créer un tableau pour la correction d'erreur non-linéaire
8
Si vous désirez créer un nouveau tableau de valeurs de correction,
appuyez tout d'abord sur la softkey EFFACER TABLEAU. Le POSITIP
880 n'affiche cette softkey que s'il existe déjà un tableau
comportant des données.
8
Les valeurs de mesure de la correction d'erreur se réfèrent au point
de référence du tableau. Lorsque vous effacez le tableau de valeurs
de correction, le POSITIP 880 réinitialise le point de référence du
tableau à celui de la règle de mesure.
8
Mais vous pouvez aussi sélectionner un autre point de référence de
tableau. Déplacez-vous à la position à laquelle doivent se référer les
valeurs de mesure et appuyez sur la softkey INIT. PT REF TABLEAU.
Vous devez initialiser le point de référence du tableau avant
d'ajouter de nouvelles entrées dans le tableau.
Configurer le tableau de valeurs de correction
8 Vous ajoutez des données de correction d'erreur dans le tableau
avec la softkey AJOUTER NOUV. PT.
8 Il existe deux possibilités pour introduire des données dans le
tableau: Introduction directe ou calcul automatique
La correction d'erreur non-linéaire n'est disponible que
pour les règles de mesure équipées de marques de
référence. Pour activer la correction d'erreur non-linéaire,
vous devez tout d'abord franchir les marques de
référence. Sinon, aucune valeur de correction ne sera
effectuée.

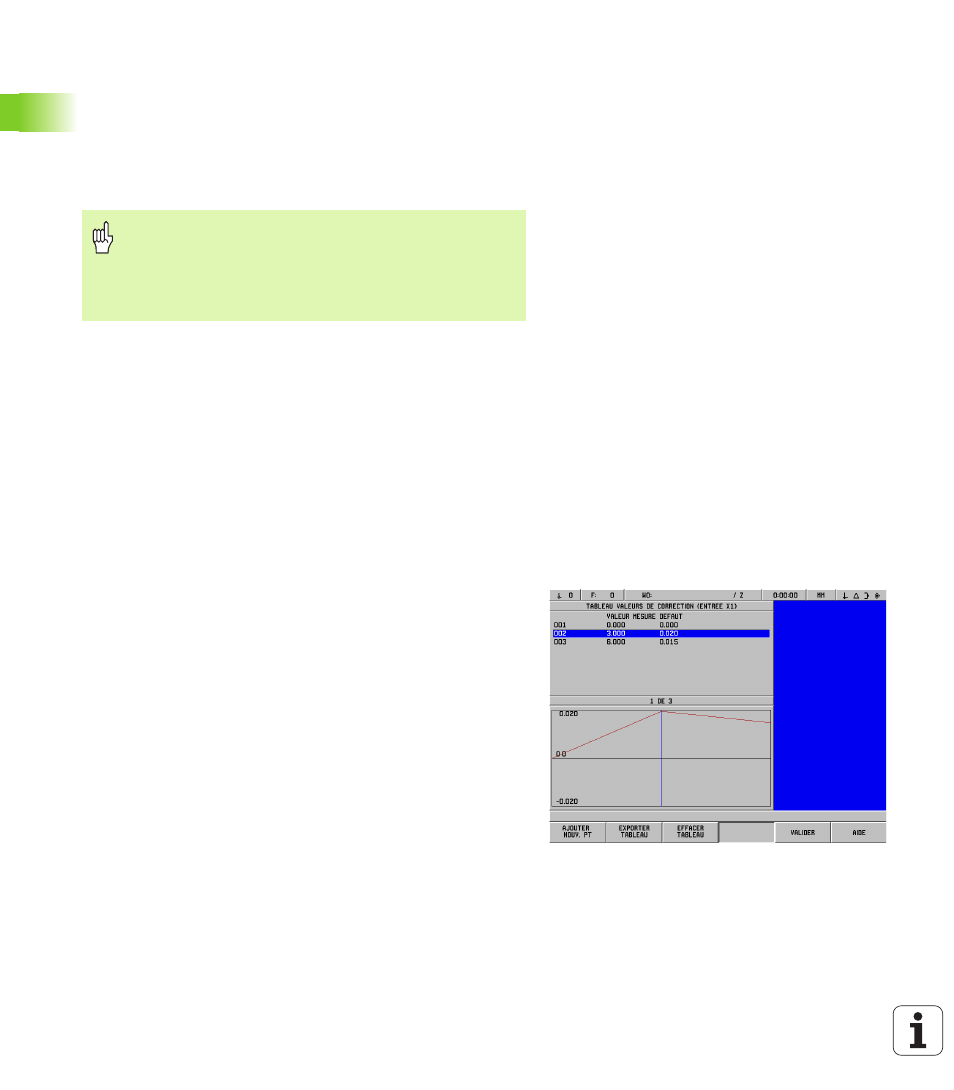

fig. II.13 Le masque d'introduction pour la correction
d'erreur non-linéaire
