84
I Instructions d'utilisation
I – 7 Exécut
er les pr
ogr
ammes
Vue du contour
La vue du contour est une option graphique dont vous disposez
lorsque de l'exécution d'un programme. Vous ne pouvez appeler cette
projection que si vous l'avez activée précédemment. Reportez-vous
au chapitre I-8, „Le menu CONFIGURER L'USINAGE“ pour voir
comment activer la projection. Cf. fig. I.58 & fig. I.59.
Affichages avec graphisme
La vue du contour vous aide à obtenir un positionnement précis et à
actualiser le contour dans le plan d'usinage.
L'écran est partagé en plusieurs fenêtres: La fenêtre la plus
grande(vue principale) représente la trajectoire de l'outil et les
positions de perçage; une petite affiche la pièce dans son entier et une
fenêtre encore plus petite indique la position actuelle.
Vue principale
La vue principale est destinée aux opérations de positionnement plus
précises. Son échelle est telle qu'un pixel de l'écran correspond à la
résolution la plus fine de l'affichage X et Y. On peut donc ainsi détecter
visuellement le déplacement correspondant seulement à 1 impulsion
du système de mesure.
Un symbole d'outil est affiché au centre de l'écran. Ce symbole reste
immobile. Pendant la simulation graphique, la trajectoire de l'outil est
affichée par rapport à l'outil. Lorsque l'on déplace la table de la
machine, la trajectoire de l'outil se déplace seulement par rapport à
l'outil.
Le symbole de l'outil n'est pas représenté à l'échelle. Il sert
uniquement à afficher le centre de l'outil.
La trajectoire de l'outil est décalée du contour programmé en fonction
du rayon d'outil et de la bande de tolérance. La trajectoire d'outil
concerne l'outil sélectionné.
Notez bien que la vue du contour ne permet pas de
reproduire exactement une trajectoire d'outil complexe.
Dans quelle mesure la trajectoire d'outil réelle correspond
bien à la trajectoire d'outil programmée? Ceci dépend
essentiellement des compétences et de la patience de
l'opérateur.

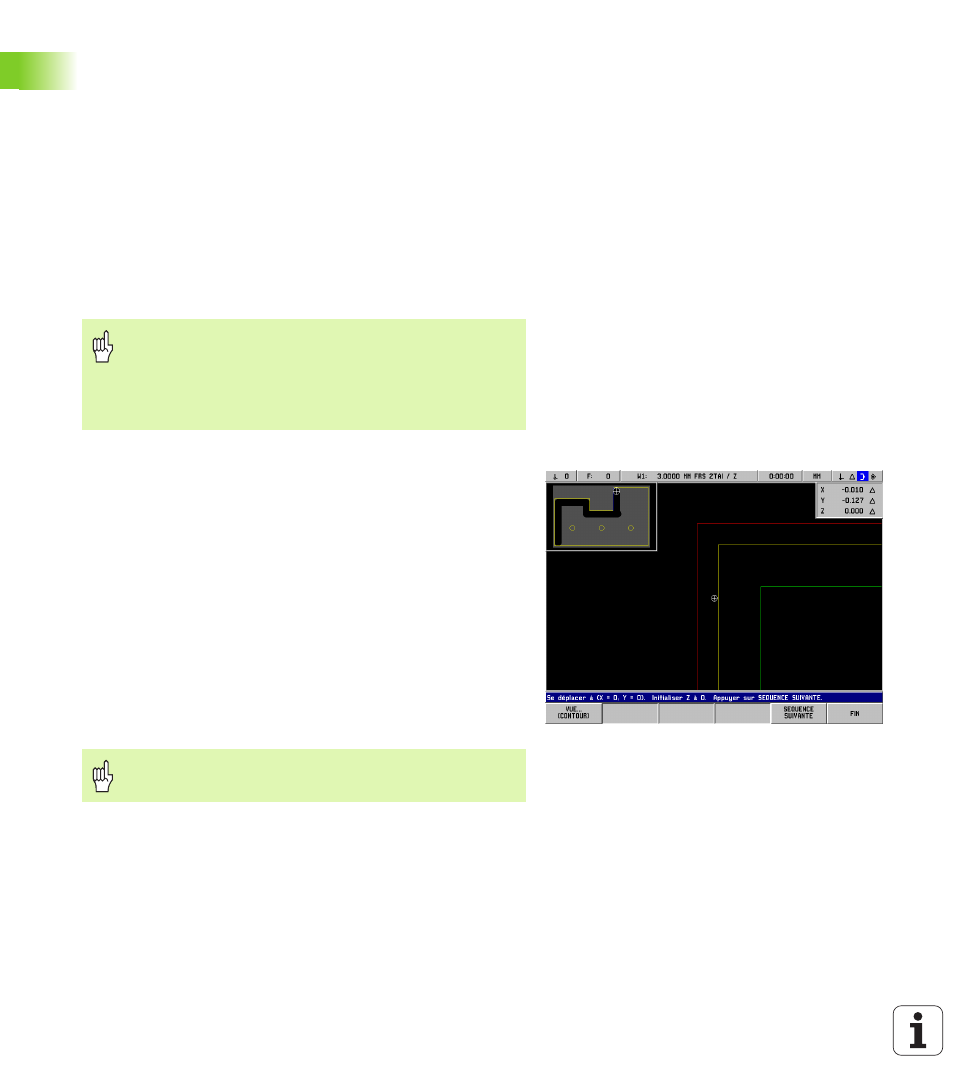

fig. I.58 Vérifier le contour avec la vue du contour
Vous pouvez activer et désactiver la vue du contour dans
le menu CONFIGURER L'USINAGE.
