II – 9 A
c
cessoir
e
s

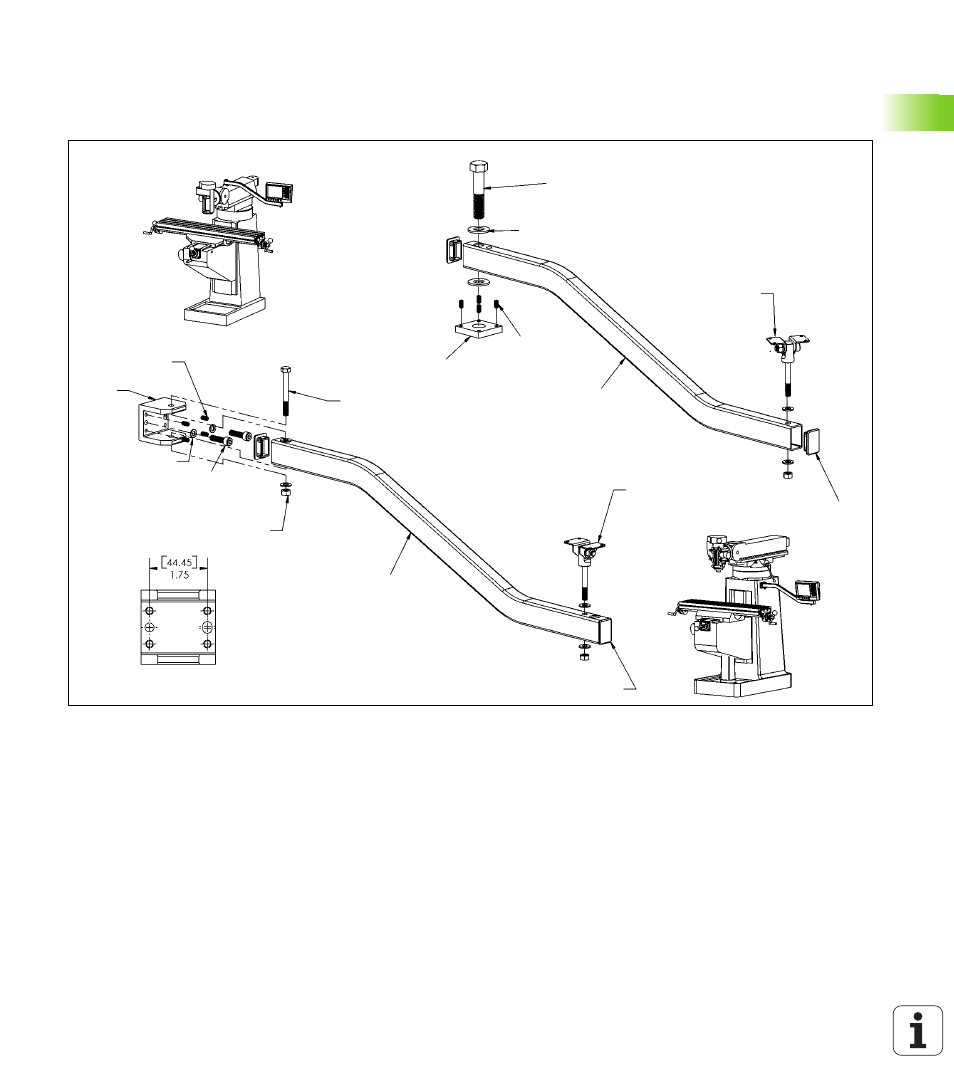

POSITIP 880 Instructions de montage
Bras de montage universel
ld.-Nr. 382 929-01
Articul. rotative/à bascule
Articulation rotative/
à bascule
ld.-Nr. 382 891-01
Chapeau terminal (2)
Bras
Equerre
Rondelle
Ecrou de blocage (6 pans) M8
Rondelle 0,15 mm (2)
Support de montage
Bras
Chapeau terminal
(2)
Boulon à tête hexagonale M16 x 75 mm
Boulon à tête hexagonale M14 x 75 mm
M6 x 12 mm
Vis sans tête à
six pans creux
(4)
Vis à six pans creux
M6 x 30 mm (2)
Vis sans tête à six pans creux
M6 x 12 mm (4)
Vis à tête hexagonale
M8 x 70 mm
Face antérieure de l'équerre
