Initialiser le point de référence avec un outil
Même si vous devez initialiser les points de référence en affleurant la
pièce avec un outil ou en utilisant un palpeur d'arêtes non électrique,
vous pouvez utiliser les fonctions de palpage du POSITIP 880 décrites
sous „Initialiser le point de référence avec le palpeur d'arêtes“:
ARETE, LIGNE MEDIANE et CENTRE DE CERCLE. Cf. fig. I.27 &
fig. I.28.
Préparatifs: Introduire le diamètre de l'outil et sélectionner le
point de référence
8
Appuyez sur INFO.
8 Appuyez sur la softkey CONFIGURER USINAGE.
8 Sélectionnez TABLEAU OUTILS et validez avec ENT.
8 Sélectionnez l'outil avec lequel vous désirez initialiser les points de
référence.
8 Appuyez tout d'abord sur la softkey VALIDER, puis sur la softkey
VALIDER CONFIGS
.
Exemple: Palpeur l'arête de la pièce et initialiser cette arête
comme ligne de référence
Axe du point de référence: X = 0 mm
Diamètre d'outil D = 3 mm
Mode de fonctionnement: VALEUR EFFECTIVE
Appuyer sur la softkey PALPAGE.
Sélectionner l'axe sur lequel la coordonnée sera
initialisée: Axe X.
Appuyer sur la softkey ARETE.
Affleurer l'arête de la pièce.
Enregistrer la position de l'arête de la pièce avec la
softkey NOTE.
Eloigner l'outil de l'arête de la pièce.

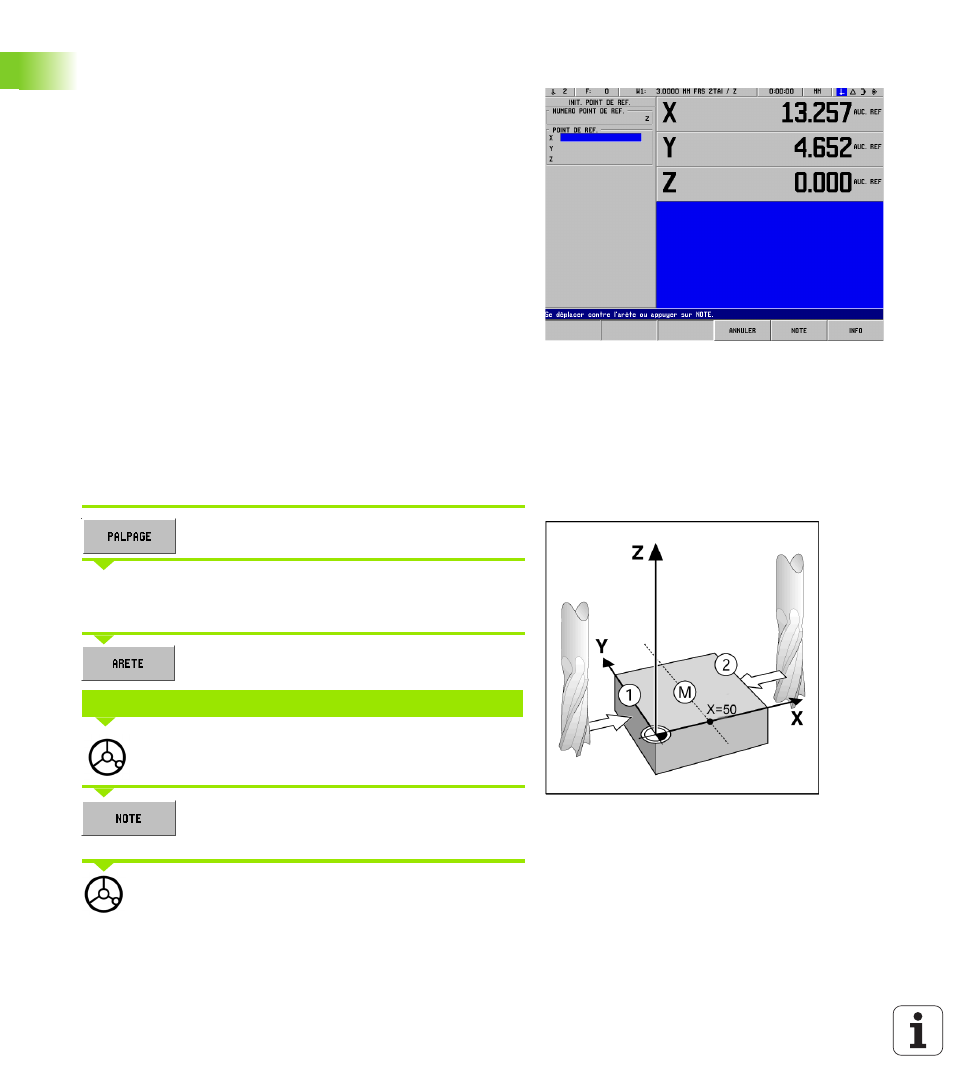

fig. I.27 Initialiser une arête comme ligne de
référence
fig. I.28
PALPAGE EN X
