30
I Instructions d'utilisation
I – 3 V
a
leur ef
fe
ctiv
e

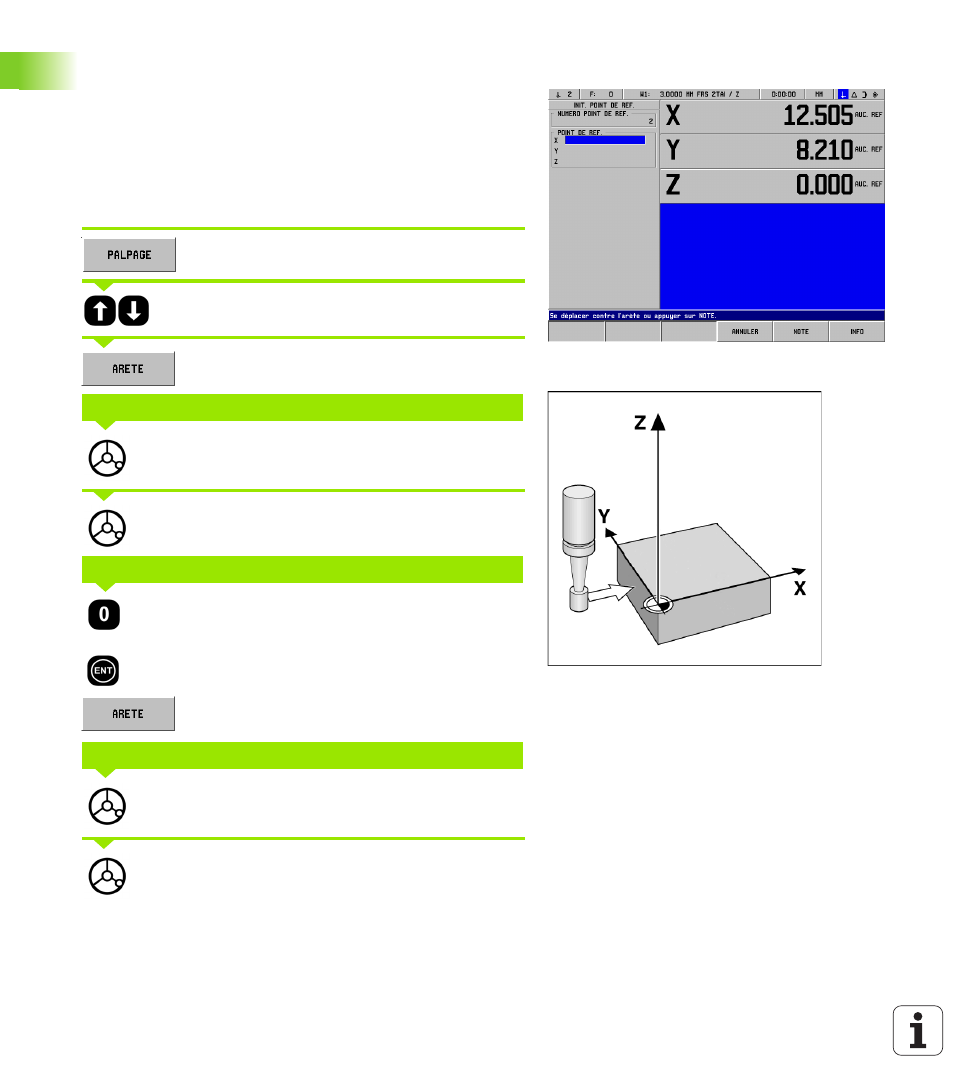

Exemple: Palper les arêtes de la pièce et initialiser le coin comme
point de référence. Cf. fig. I.21 & fig. I.22.
Axe point de référence X = 0 mm
Y = 0 mm
Pour toutes les coordonnées d'un point de référence, vous pouvez
palper les arêtes et surfaces et les initialiser comme lignes de
référence (cf. description à la page suivante).
Mode de fonctionnement: VALEUR EFFECTIVE
Appuyer sur la softkey PALPAGE .
Sélectionner l'axe.
Appuyer sur la softkey ARETE .
Déplacer le palpeur d'arêtes contre l'arête de la pièce
jusqu’à ce que la LED s'allume sur le palpeur.
Eloigner le palpeur d'arêtes de l'arête de la pièce.
Le POSITIP affecte à la coordonnée la valeur 0.
Introduire la coordonnée désirée pour l'arête de la
pièce, ex. X = 0 mm et
initialiser la coordonnée comme valeur de référence
pour cette arête. Valider avec ENT.
Appuyer sur la softkey ARETE .
Déplacer le palpeur d'arêtes contre l'arête de la pièce
jusqu’à ce que la LED s'allume sur le palpeur.
Eloigner le palpeur d'arêtes de l'arête de la pièce.
fig. I.21 Masque d'introduction pour l'initialisation
d'une arête comme ligne de référence
fig. I.22
PALPER DANS L'AXE X
INTRODUIRE LA VALEUR POUR X + 0
PALPER DANS L'AXE Y
