140
II: Informations techniques
II – 4 Int
e
rf
ace de données
Câblage du câble de raccordement
Le câblage du câble de raccordement dépend de l'appareil connecté
(se reporter à la documentation technique du périphérique).
Câblage complet
La communication entre le POSITIP 880 et votre PC n'est possible que
s'ils sont reliés par un câble série. Cf. fig. II.25 & fig. II.26.
Distribution des plots
Signal

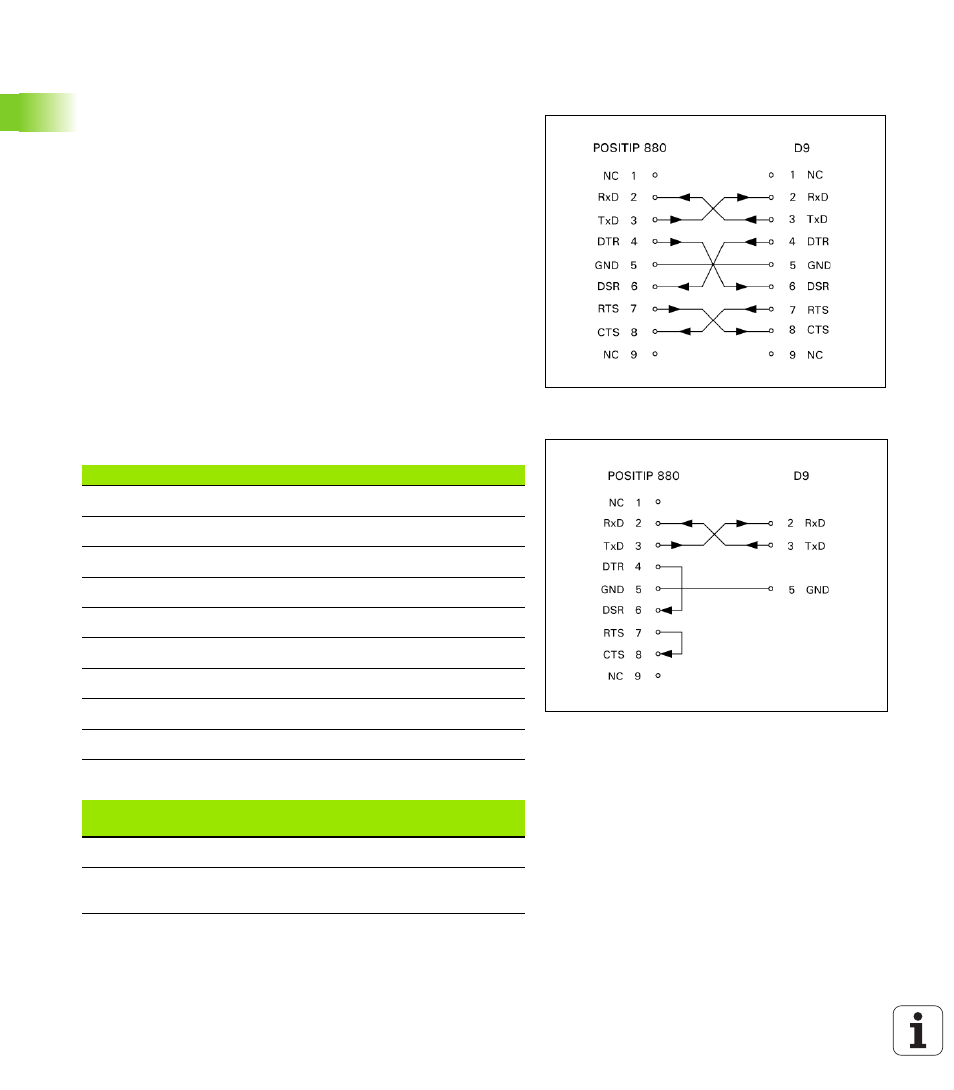

fig. II.25 Distribution des plots du port série avec
handshake
fig. II.26 Distribution des plots du port série sans
handshake
Plot Distribution
1 Non raccordé
3 TXD – Données d'émission
2 RXD – Données de réception
7 RTS – Requête d'émission
8 CTS – Prêt à émettre
6 DSR – Unité de transfert prête
5 SIGNAL GND – Masse signal
4 DTR – Terminal données prêt
9 Non raccordé
Signal Niveau du signal
„1“= „actif“ Niveau du signal
„0“= „inactif“
TXD, RXD -3 V à -15 V +3 V à +15 V
RTS, CTS
DSR, DTR
+3 V à +15 V -3 V à -15 V
