POSITIP 880
107
I – 9 POSITIP 880 F
onctions pour le t
our
nag
e
Affichage rayon/diamètre
Sur les plans de pièces, les pièces de tournage sont généralement
cotées avec le diamètre. Le POSITIP 880 peut afficher soit le
diamètre, soit le rayon. Si le POSITIP 880 affiche le diamètre pour un
axe, le symbole (Ø) apparaît derrière la valeur de position. Cf. fig. I.78.
Exemple
: Affichage du rayon, position 1 X = 20 mm
Affichage du diamètre, position 1 X = 40 Ø mm
Surépaisseur
Vous introduisez les surépaisseurs dans le menu CONFIGURER
L'USINAGE. En mode de fonctionnement CHEMIN RESTANT, le
POSITIP 880 tient compte automatiquement de la surépaisseur. Si le
POSITIP 880 affiche le chemin restant à parcourir 0, seule subsiste la
surépaisseur. Si vous avez mis le champ SUREPAISSEUR sur ACT., le
symbole de surépaisseur apparaît derrière la valeur affichée.
Cf. fig. I.79.
Symbole pour la surépaisseur:
Valeurs d'introduction pour la surépaisseur ou la réduction d'épaisseur
Surépaisseur: Valeur positive (jusqu’à 999,999 mm).
Réduction d'épaisseur: Valeur négative (jusqu’à –999,999 mm).
Introduire une surépaisseur
8 Sélectionnez le menu SUREPAISSEUR et validez avec la touche ENT.
8 Si vous désirez introduire une valeur, appuyez sur la softkey ACT. ou
introduisez directement la valeur souhaitée pour cet axe. Avec la
touche ENT, vous déplacez le curseur vers le champ de l'axe suivant.
8 Si vous désirez travailler sans surépaisseurs, désactivez les champs
de tous les axes avec la softkey DESAC. ou introduisez la valeur 0
dans chacun des champs.
8 Appuyez sur VALIDER, puis sur VALIDER CONFIGS.

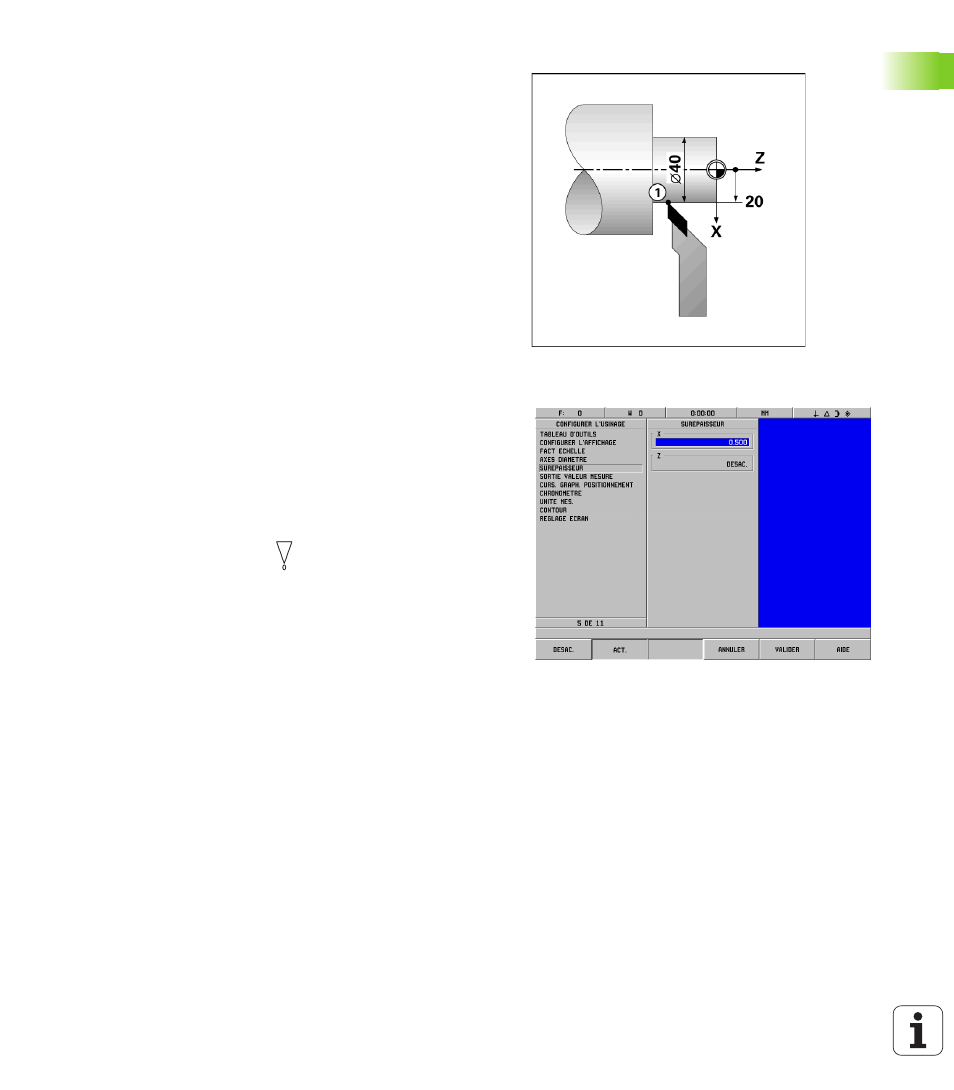

fig. I.78 Pièce correspondant à l'exemple „Affichage
diamètre et rayon“
fig. I.79 Le masque d'introduction SUREPAISSEUR
