Vous pouvez choisir librement l'affectation des entrées des systèmes
de mesure aux axes.
Configuration par défaut:
Raccordement du palpeur d'arêtes
Le palpeur d'arêtes KT de HEIDENHAIN se connecte sur le
raccordement Sub-D X10 situé sur la face arrière du coffret.
Si vous utilisez un palpeurs d'arêtes, vous devez configurer dans le
POSITIP 880 les paramètres de fonctionnement suivants:
„ Longueur de la tige de palpage
„ Diamètre de la tige de palpage
Les paramètres de fonctionnement sont décrits au chapitre I-8, „Le
menu CONFIGURER L'USINAGE“.
Distribution des plots pour le raccordement pour palpeur d'arêtes
(cf. fig. II.5)
Tous les autres plots: Ne pas raccorder!

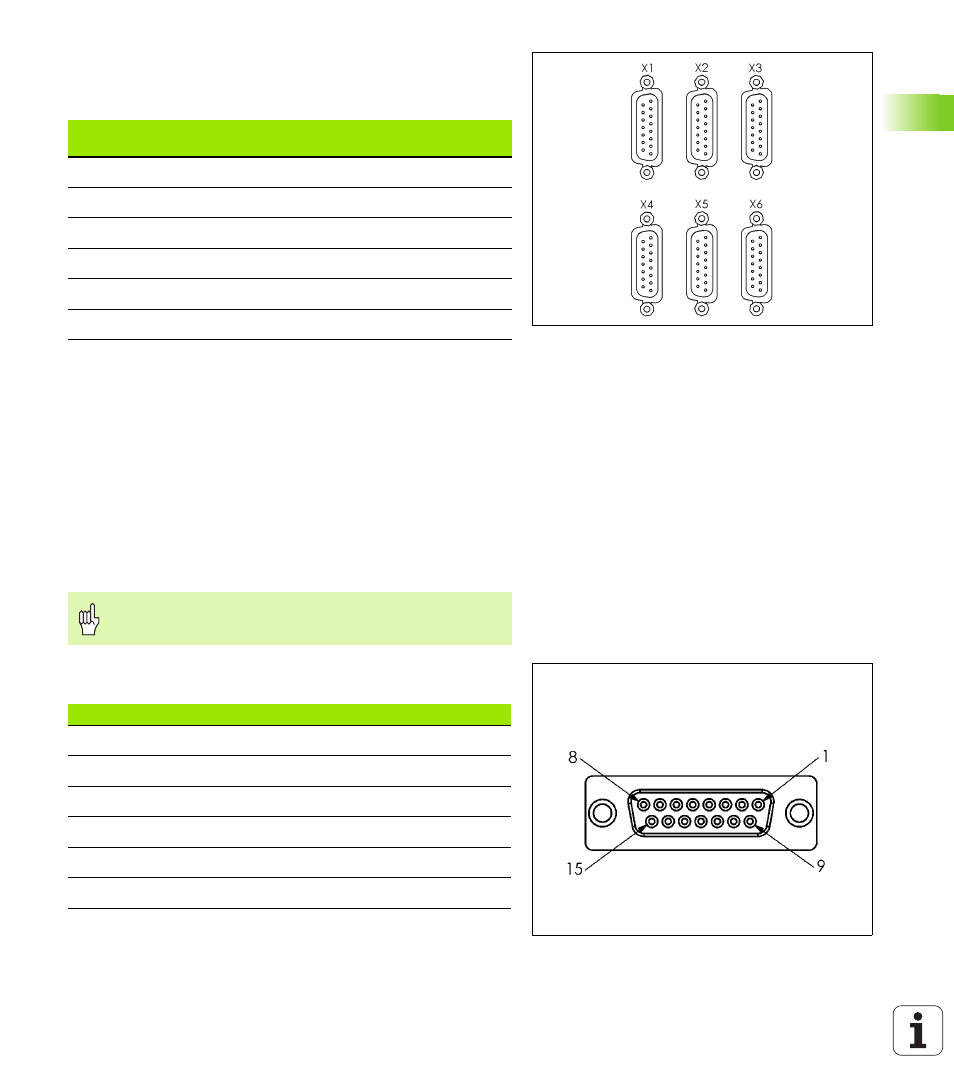

fig. II.4 Entrées des systèmes de mesure sur la
face arrière du coffret.
Entrée système
de mesure Fraisage Tournage
X1 X X
X2 Y Z
X3 Z Xo
X4 W Zo
X5 U A
X6 V Ao
Si le palpeur d'arêtes doit être reconfiguré, l'opérateur doit
introduire lui-même les nouvelles valeurs.
fig. II.5 Raccordement 15 plots (femelle) pour
palpeur d'arêtes sur le POSITIP 880
Plot Distribution Type
1 Blingage interne
2 En service KT 130
6 UP +5 V KT 130
8 UP 0V KT 130
13 Signal de commutation KT 130
Boîtier Blindage externe
