POSITIP 880
113
I – 9 POSITIP 880 F
onctions pour le t
our
nag
e
Multipasses
Le cycle Multipasses vous permet d'effectuer le tournage d'un
épaulement avec n'importe quel nombre de passes. Cf. fig. I.83.
Il vous suffit pour cela d'introduire trois séquences dans le
programme:
„ Séquence de cycle
„ Coordonnée X
„ Coordonnée Z
Le cycle Multipasses regroupe les données nécessaires à l'usinage
des multipasses.
Vous ne devez effacer aucune séquence d'un cycle complet.
Après une séquence de cycle, le POSITIP 880 affiche toujours lors de
l'exécution le chemin restant à parcourir jusqu’à deux positions
nominales inscrites dans le programme juste derrière la séquence de
cycle. Cf. fig. I.84.
Exemple: Tournage d'un épaulement avec n'importe quel nombre
de passes
Diamètre de la pièce à l'issue de l'usinage: X = 10 mm
Fin de l'épaulement: Z = -30 mm
Inverser autour d'un axe des séquences à
l'intérieur d'un sous-programme pour obtenir
une image miroir du sous-programme.
Introduire les données d'une droite dans le
programme.
Introduire les données d'un arc de cercle dans
le programme.
Introduire un rayon de transition dans le
programme et appeler les softkeys ARC
STANDARD, ARC INVERSE et FERMER
CONTOUR avec lesquelles vous pouvez créer
un rayon de transition.
Introduire un chanfrein dans le programme et
appuyer sur la softkey FERMER CONTOUR
pour créer un chanfrein.
Commuter entre les différentes barres de
softkeys.
Fonction Softkey

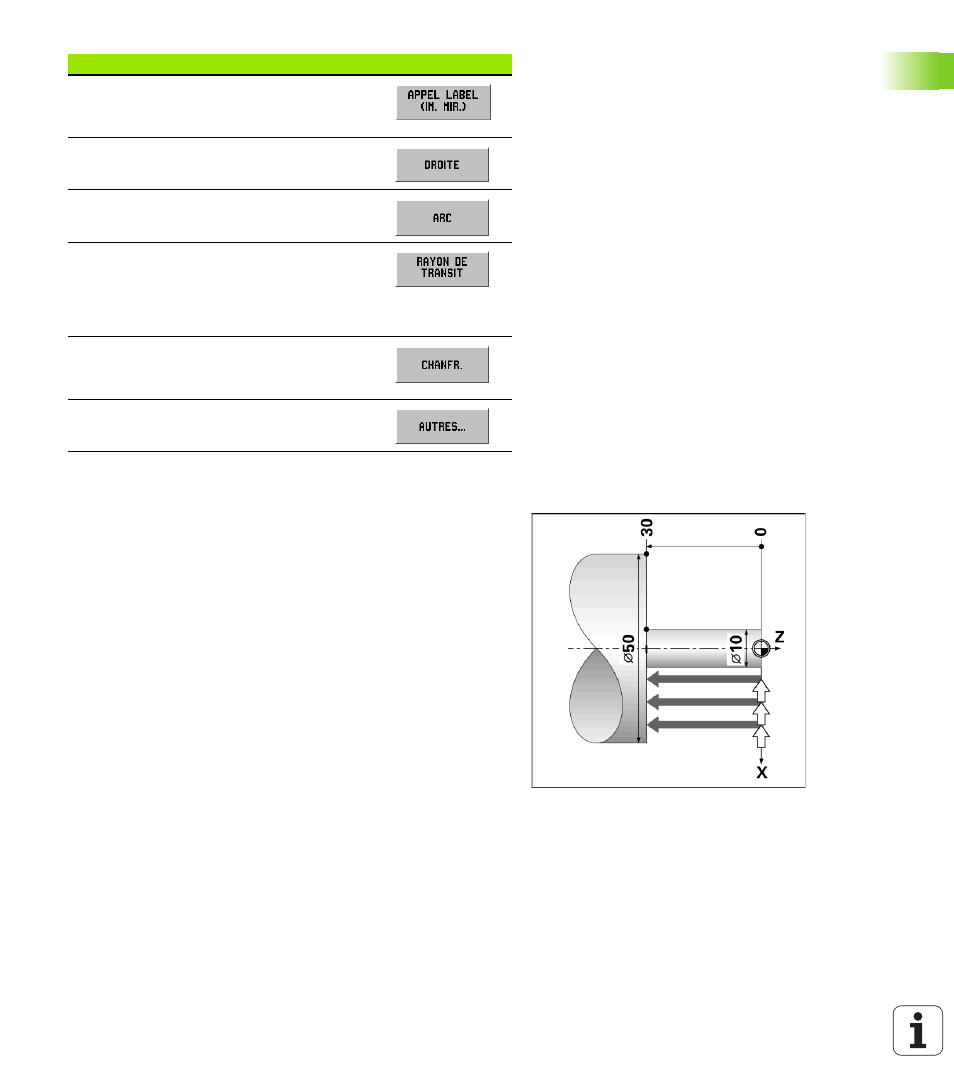

fig. I.83 Exemple de cycle Multipasses
