18
I Instructions d'utilisation
I – 1 Pr
incipes de base pour les coor
données de positions
Axe de référence angulaire
Définition des axes de référence pour les données angulaires:
On a un sens de rotation positif dans le sens anti-horaire si l'on regarde
le plan d'usinage dans le sens négatif de l'axe d'outil. Cf. fig. I.11.
Exemple
: Angle dans le plan d'usinage XY

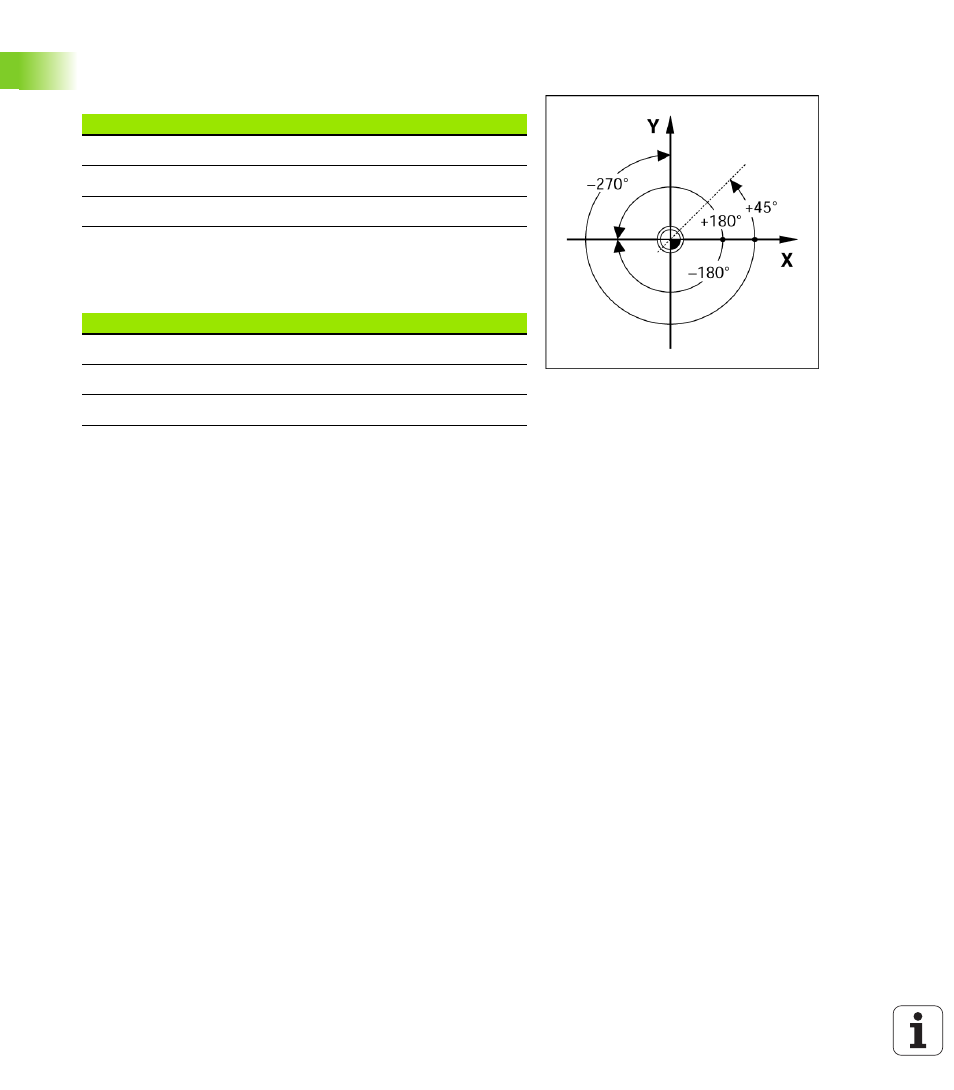

fig. I.11 Angle et axe de référence angulaire,
par ex. dans le plan X/Y
Plan
Axe de référence angulaire
XY
+X
YZ
+Y
ZX
+Z
Angle
correspond à...
+ 45°
... la moitié de l'angle entre +X et +Y
+/– 180°
... l'axe X négatif
– 270°
... l'axe Y positif
