38
I Instructions d'utilisation
I – 4 Chemin r
estant

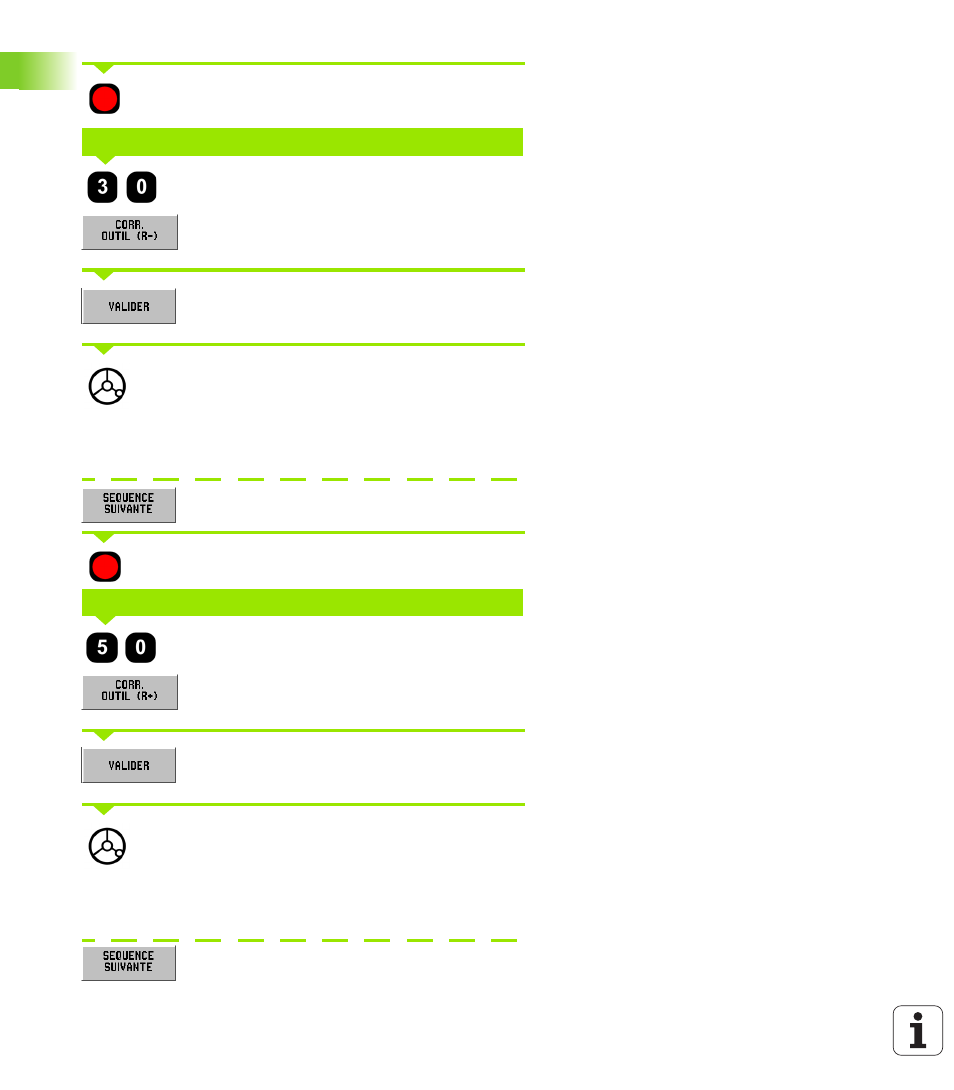

Appuyer sur la touche d'axe (X).
Introduire la position nominale du coin 2 :
Y = +30 mm,
Sélectionner la correction du rayon d'outil R– et
valider avec la softkey VALIDER.
Prendre en compte la position nominale. Le curseur
graphique de positionnement pour l'axe X est affiché.
Déplacer l'axe X à la valeur d'affichage zéro. Le petit
carré du curseur est centré entre les deux marques.
Lorsque vous avez déplacé l'axe à zéro, le
POSITIP 880 est prêt à exécuter la séquence
suivante.
Appuyer sur la softkey SEQUENCE SUIVANTE.
Appuyer sur la touche d'axe (Y).
Introduire la position nominale du coin
3
:
Y = +50 mm,
Sélectionner la correction du rayon d'outil R+ et
valider avec la softkey VALIDER.
Prendre en compte la position nominale. Le curseur
graphique de positionnement pour l'axe Y est affiché.
Déplacer l'axe Y à la valeur d'affichage zéro. Le petit
carré du curseur est centré entre les deux marques.
Lorsque vous avez déplacé l'axe à zéro, le
POSITIP 880 est prêt à exécuter la séquence
suivante.
Appuyer sur la softkey SEQUENCE SUIVANTE.
POSITION NOMINALE
POSITION NOMINALE
