68
I Instructions d'utilisation
I – 6 La pr
ogr
ammation du POSITIP
8
80
Mode de fonctionnement: PROGRAMMATION
Appuyer sur la softkey FONCTIONS PROGRAMMATION.
Appuyer deux fois sur la softkey AUTRES.
Appuyer sur la softkey RAYON DE TRANSIT.
(Les champs PT INITIAL et PT FINAL sont protégés à
l'écriture.) Le POSITIP 880 définit par défaut les
valeurs indiquées dans ces champs du masque
d'introduction RAYON DE TRANSITION.
Le champ PT FINAL varie en fonction de l'état de la
softkey FERMER CONTOUR.
Introduire le rayon de transition avec les touches
numériques.
Introduire le type de rayon (STANDARD, INVERSE).
Appuyer sur la softkey FERMER CONTOUR si vous désirez
établir la liaison avec la première séquence du
contour continu.
Si vous appuyez sur la softkey FERMER CONTOUR,
le POSITIP 880 créé un rayon de transition vers la
première séquence au lieu de la séquence
précédente du contour actif. Par voie de
conséquence, le numéro de séquence inscrit dans le
champ PT FINAL est modifié.
Après avoir introduit les données, appuyer sur la
softkey VALIDER.

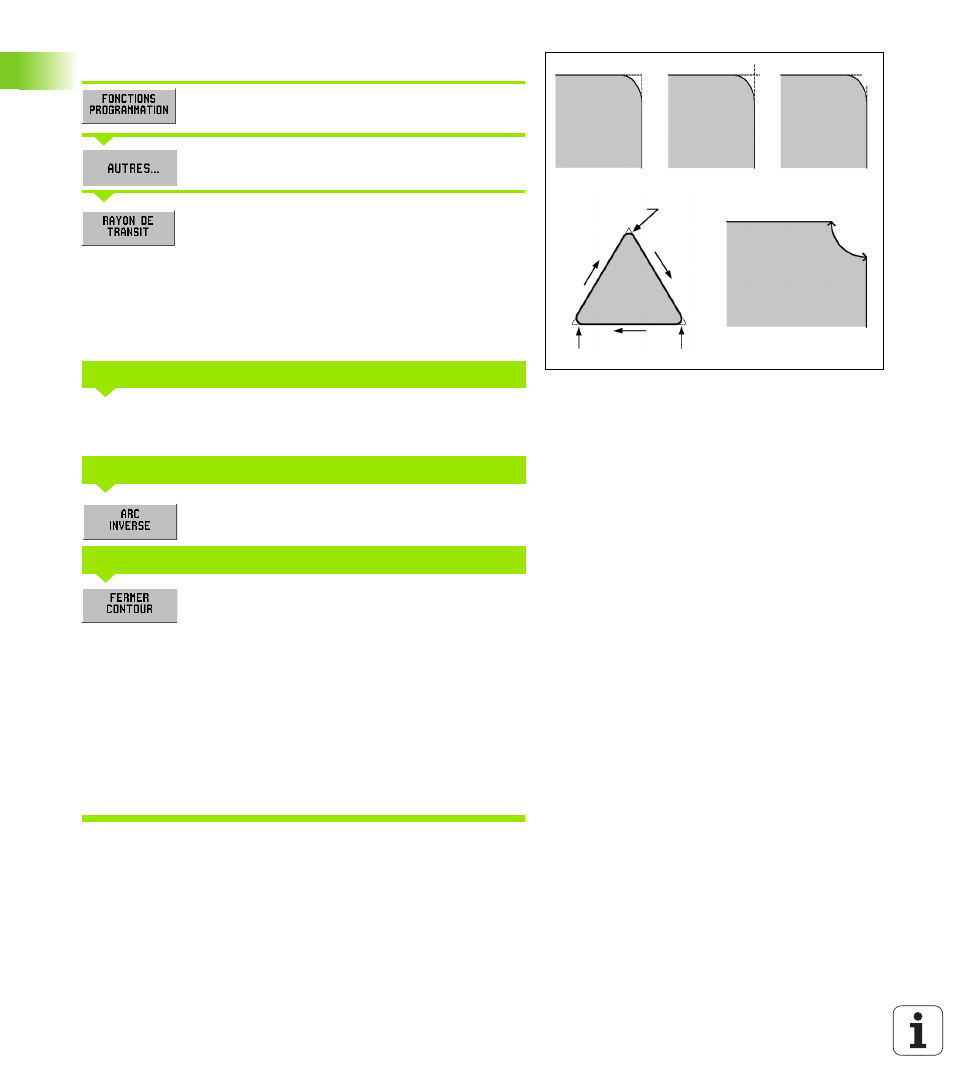

fig. I.53 Exemples d'utilisation d'un rayon de
transition:
Droite 1
Rayon de
transition
Rayon de
transition
Rayon de
transition
Droites
1 et 3
se touchent
Droites
1 et 3
se chevauchent
Droites
1 et 3
ne se touchent
pas
Droi
te
3
Droite 1 Droite 1
Fermer contour
Rayon de transition
Dernière
droite
Première
droite
Rayon de
transition
Rayon de
transition
Deuxième
droite
inversé
Dr
o
it
e
3
Droi
te
3
Rayon de
transition
RAYON DE TRANSITION
TYPE RAYON DE TRANSITION
FERMER CONTOUR
