POSITIP 880
125
II – 2 Configur
er le système
Configurer le système de mesure
Le paramètre CONFIGURER SYSTEME MESURE permet de définir la
résolution, le type du système de mesure (linéaire ou angulaire), le
sens de comptage et les marques de référence. Cf. fig. II.10.
8 Sélectionnez CONFIGURER SYSTEME MESURE. L'écran affiche une liste
avec six systèmes de mesure disponibles.
8
Sélectionnez le système de mesure que vous désirez modifier et
valider avec ENT.
8
Le champ SIGNAL SYST. MESURE est défini par défaut par le
POSITIP 880.
8 Le curseur se trouve dans le champ PERIODE SIGNAL.
Sélectionnez le type de système de mesure avec la softkey TYPE
SYST. MESURE
. Pour les systèmes de mesure linéaire, le
POSITIP 880 inscrit par défaut la période de signal de 20 µm.
8 Pour les systèmes de mesure linéaire, utilisez les softkeys GROSSIER
ou FIN si vous voulez voulez indiquer la période de signal du
système de mesure linéaire en µm (2, 4, 10, 20, 40, 100, 200, 10
240, 12 800). Mais vous pouvez aussi introduire directement la
période de signal à l'aide des touches numériques. Pour les
systèmes de mesure angulaire, introduisez le nombre de traits. Par
défaut, le POSITIP 880 indique comme type de système de mesure
un système de mesure linéaire. Vous trouverez au chapitre II-3 plus
amples informations sur les valeurs d'introduction.
8
Dans le champ RESOLUTION, sélectionnez la résolution à l'aide des
softkeys GROSSIER ou FIN. Pour les systèmes de mesure linéaire, le
POSITIP 880 inscrit par défaut une résolution de 1 µm.
8 Dans le champ MARQUE DE REF., appuyez sur la softkey AUCUNE si
votre système de mesure ne possède pas de marques de
référence, la softkey UNE s'il dispose d'une seule marque de
référence et la softkey DIST. CODEES pour les marques de référence
à distances codées.
8 Dans le cas des marques de référence à distances codées, vous
pouvez choisir parmi les écarts 500, 1000, 2000 ou 5000 à l'aide de
la softkey DIST. CODEES. Le POSITIP 880 inscrit par défaut l'écart
1000 pour les distances codées. Vous trouverez au chapitre II-3 plus
amples informations sur les valeurs d'introduction.
8 Dans le champ SENS, sélectionnez le sens de comptage à l’aide des
softkeys POSITIF ou NEGATIF. Si le sens de déplacement correspond
au sens de comptage du système de mesure, sélectionnez le sens
POSITIF. Si ces deux sens diffèrent, sélectionnez NEGATIF. Le
POSITIP 880 inscrit par défaut le sens de comptage POSITIF.
8 Dans le champ CONTROLE ERREURS, indiquez avec les softkeys
ACT.
ou DESAC. si les défauts de signaux doivent être contrôlés. Le
POSITIP 880 configure par défaut ACT.. Si un message d'erreur
s'affiche, effacez-le avec la touche CE (Clear Entry = effacer entrée).
8 Pour les systèmes de mesure angulaire, le POSITIP 880 affiche le
champ AFFICHAGE ANGUL.. Afin de choisir l'affichage angulaire, le
POSITIP 880 affiche trois différentes softkeys: Choisissez entre 0°
A 360°
, –180° A +180° ou – INF.° A + INF.°. Le POSITIP 880 inscrit
par défaut 0° A 360°.
8 Lorsque vous avez terminé d’introduire vos données, appuyez sur la
softkey VALIDER et sélectionnez ensuite le champ correspondant à
l'entrée pour système de mesure suivante (si nécessaire).

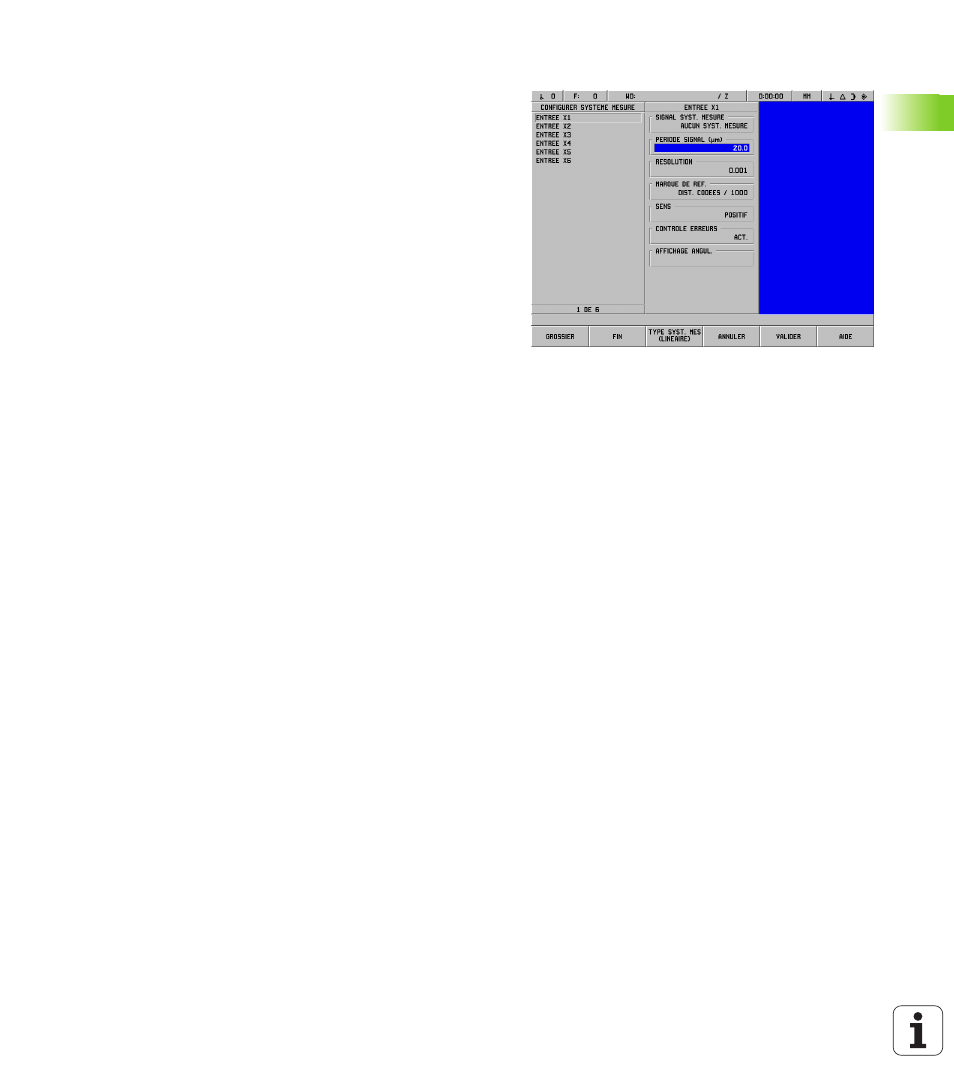

fig. II.10 Le masque d'introduction DEFINIR
SYSTEME MESURE
