40
I Instructions d'utilisation
I – 4 Chemin r
estant
Exemple: Perçage par „décomptage vers zéro“.
Introduisez les coordonnées en valeurs incrémentales. Celles-ci sont
marquées à l'écran avec le préfixe I. Le point de référence est le point
zéro pièce. Cf. fig. I.33 & fig. I.34.
Trou
1
à X = 20 mm / Y = 20 mm
Distance du trou 2 par rapport au trou 1 : IX = 30 mm / IY = 30 mm
Profondeur de perçage: Z = -12 mm
Mode de fonctionnement: CHEMIN RESTANT
Sélectionner l'axe X.
Introduire la position nominale du trou 1 : X = 20 mm
et valider avec ENT. Le curseur saute au champ de
l'axe Y.
Introduire la position nominale du trou 1 : Y = 20 mm
et valider avec ENT. Le curseur saute au champ de
l'axe Z.
Introduire la position nominale pour la profondeur de
perçage: Z = –12 mm. Le curseur graphique de
positionnement pour l'axe Z est affiché. Appuyer sur
la softkey VALIDER.
Prépositionner le foret au-dessus du premier trou.
Déplacer l'axe Z à la valeur d'affichage zéro. Le petit
carré du curseur est centré entre les deux marques.
Dégager le foret dans l'axe d'outil (Z).
Lorsque vous avez déplacé l'axe à zéro, le
POSITIP 880 est prêt à exécuter la séquence
suivante.
Appuyer sur la softkey SEQUENCE SUIVANTE.
Sélectionner l'axe X.

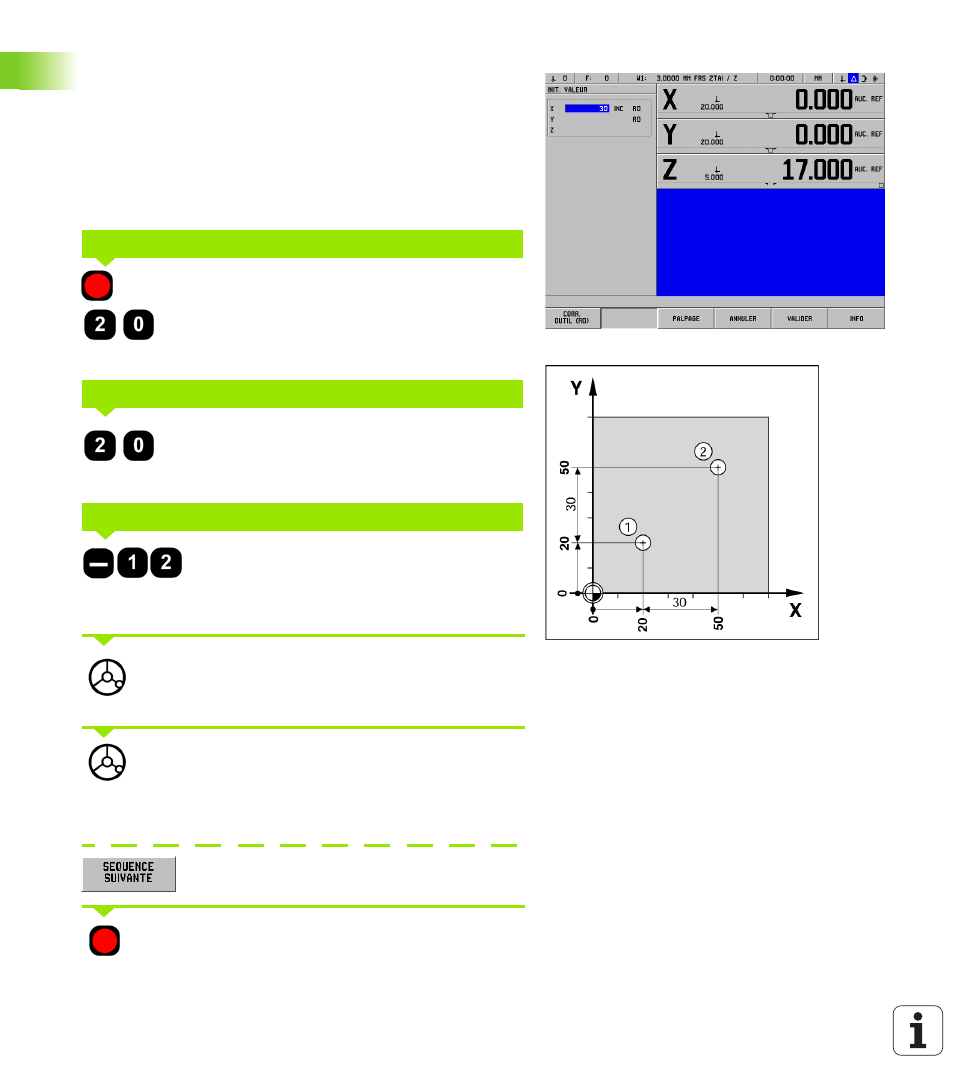

fig. I.33 Exemple de perçage
fig. I.34
POSITION NOMINALE
POSITION NOMINALE
POSITION NOMINALE
