44
I Instructions d'utilisation
I – 5 Motifs d'usinag
e
Fonctions destinées au perçage
Exemple: Introduire les données du cercle de trous et l'exécuter.
Cf. fig. I.35 & fig. I.36.
Nombre de trous: 4
Coordonnées du centre: X = 50 mm, Y = 50 mm
Rayon du cercle de trous: 20 mm
Angle initial: Angle compris entre l'axe X et le premier trou: 30°
Profondeur de perçage: Z = – 5 mm
1ère étape: Introduire les valeurs
Mode de fonctionnement: CHEMIN RESTANT
Appuyer sur la softkey MOTIFS USINAGE.
Appuyer sur la softkey CERCLE TROUS.
Introduire les valeurs
Introduire le type de cercle de trous (cercle entier).
Valider avec ENT.
Introduire le nombre de trous (4).
Valider avec ENT.
Fonction Softkey
Retour au trou précédent
Aborder manuellement le trou suivant
Achever le perçage

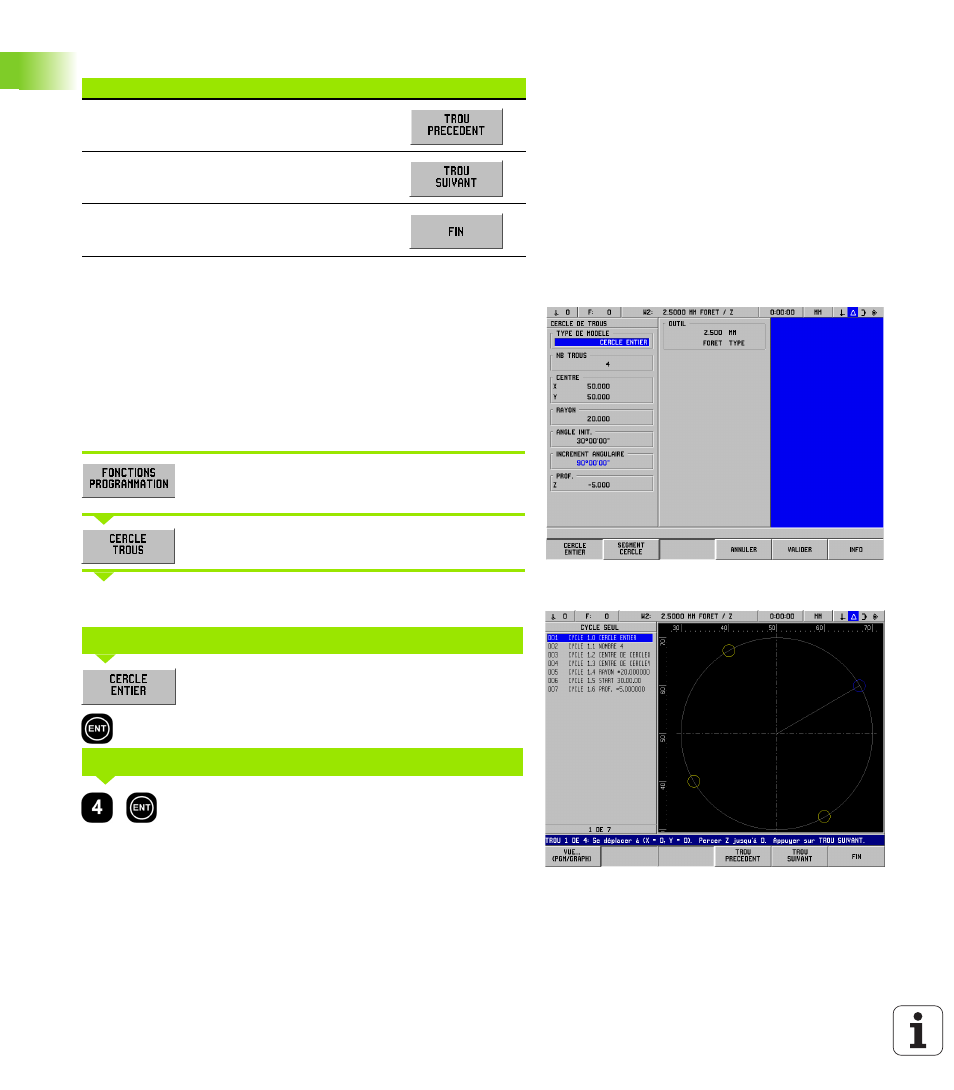

fig. I.35 Le masque d'introduction CERCLE DE
TROUS
fig. I.36 Graphisme du cercle de trous
TYPE DE MOTIF
NOMBRE DE TROUS
