Introduire la coordonnée (X = 0 mm); valider la
coordonnée comme étant la ligne de référence pour
la ligne médiane et valider avec ENT.
Appuyer sur la softkey VALIDER.
Exemple: Palper le centre d'un trou avec le palpeur d'arêtes et
initialiser ce centre comme point de référence. Le centre du trou
est situé à X = 50 mm. Cf. fig. I.25 & fig. I.26.
Plan principal: XY
Axe du palpeur: parallèle à l'axe Z
Coordonnée X du centre du cercle: X = 50 mm
Coordonnée Y du centre du cercle: Y = 0 mm
Mode de fonctionnement: VALEUR EFFECTIVE
Appuyer sur PALPAGE.
Sélectionner l'axe sur lequel la coordonnée sera
initialisée: Axe X.
Appuyer sur CENTRE CERCLE.
Sélectionner le plan (XY, YZ ou ZX) qui contient le
cercle (plan principal): Plan XY
INTRODUIRE LA VALEUR POUR X

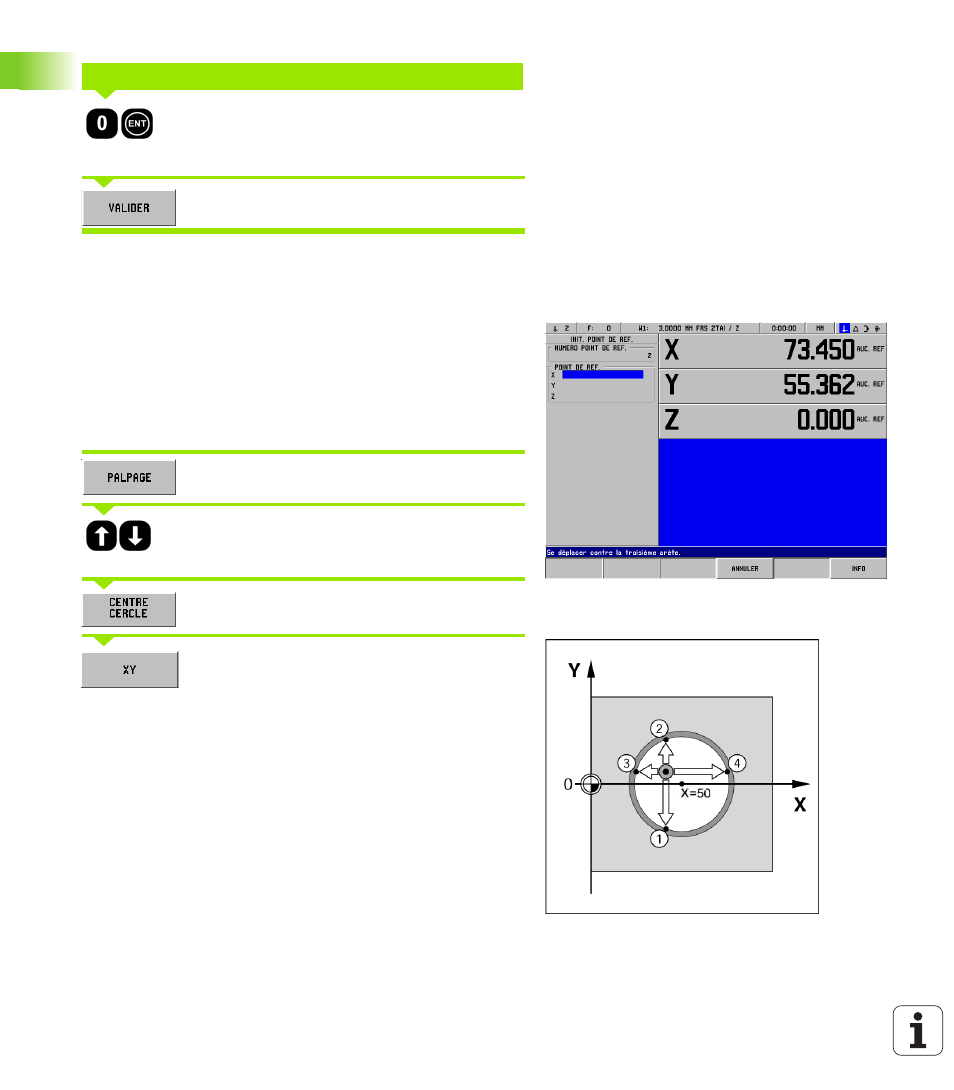

fig. I.25 Initialiser le centre d'un trou comme point de
référence
fig. I.26
