Appel d'outil
Avec la séquence APPEL D'OUTIL et, par exemple, pendant le
déroulement du programme, vous sélectionnez un numéro d'outil
donné dans le tableau d'outils. La séquence contient un numéro
d'outil ainsi qu'un axe d'outil au choix. Cf. fig. I.42.
Appel d'outil
Reportez-vous au chapitre "Configurer l'usinage" pour voir comment
introduire la longueur et le diamètre de vos outils dans le tableau
d'outils.
Avec la commande APPEL D'OUTIL, le POSITIP 880 va chercher
automatiquement la longueur et le diamètre dans le tableau d'outils.
Dans la séquence APPEL D'OUTIL, vous pouvez également définir
l'axe d'outil destiné à l'exécution d'un programme.
Configurer l'axe d'outil
En sélectionnant l'axe d'outil, vous définissez le plan d'usinage. Une
correction du rayon d'outil est initialisée pour les axes qui définissent
le plan d'usinage. Une correction de longueur d'outil est appliquée le
long de l'axe d'outil.
Exemple: Une perceuse horizontale doit exécuter des motifs
d'usinage, par exemple des cercles de trous dans le plan YZ. Les trous
sont exécutés dans l'axe X. Dans cette configuration, vous définiriez
donc l'axe X comme axe d'outil.
„ Appuyez sur la softkey SELECT AXE OUTIL.
„ Sélectionnez l'axe d'outil par softkey.
„ Appuyez sur VALIDER.
Exécuter un appel d'outil

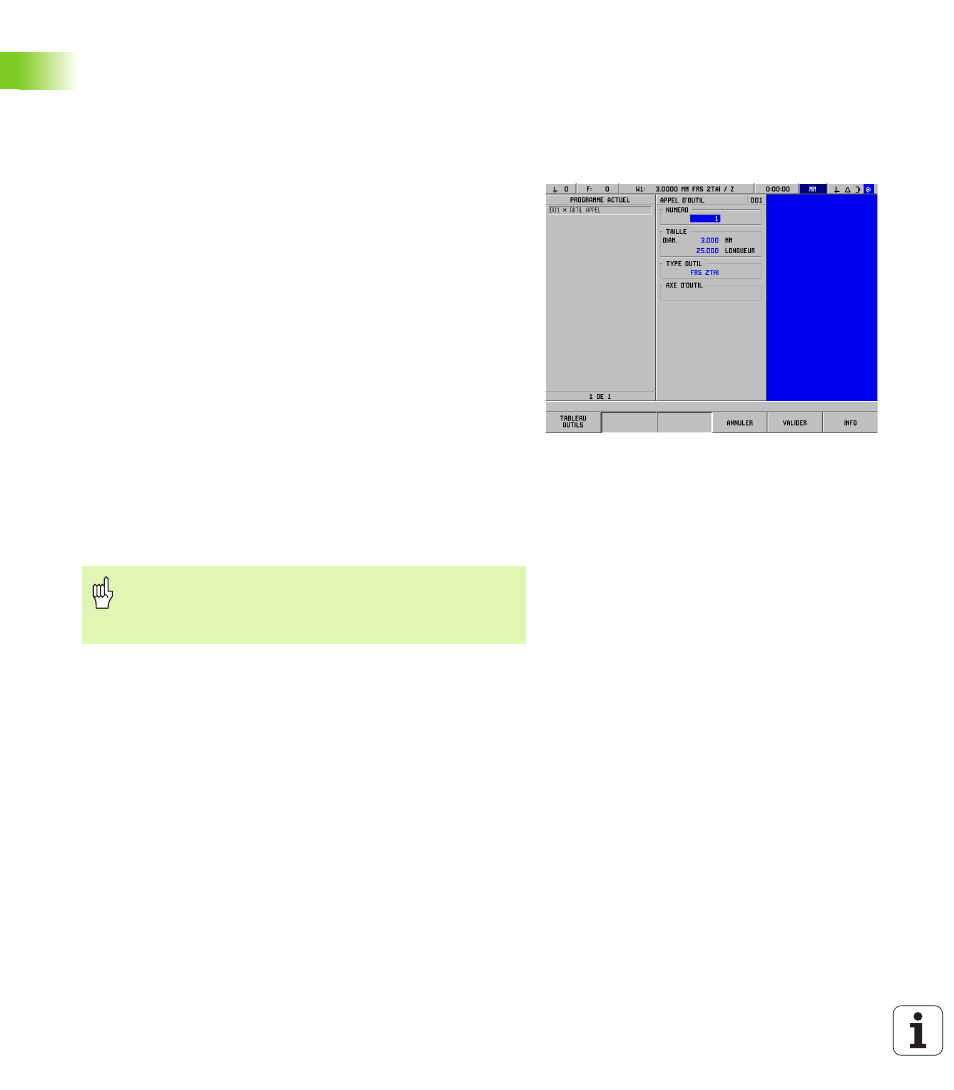

fig. I.42 Le masque d'introduction APPEL D'OUTIL
Si vous exécutez un appel d'outil avec un nouvel axe
d'outil, cet axe d'outil restera valide jusqu’à ce que vous en
sélectionniez un autre dans le tableau d'outils ou que vous
exécutiez un autre appel d'outil.
