- 9 -

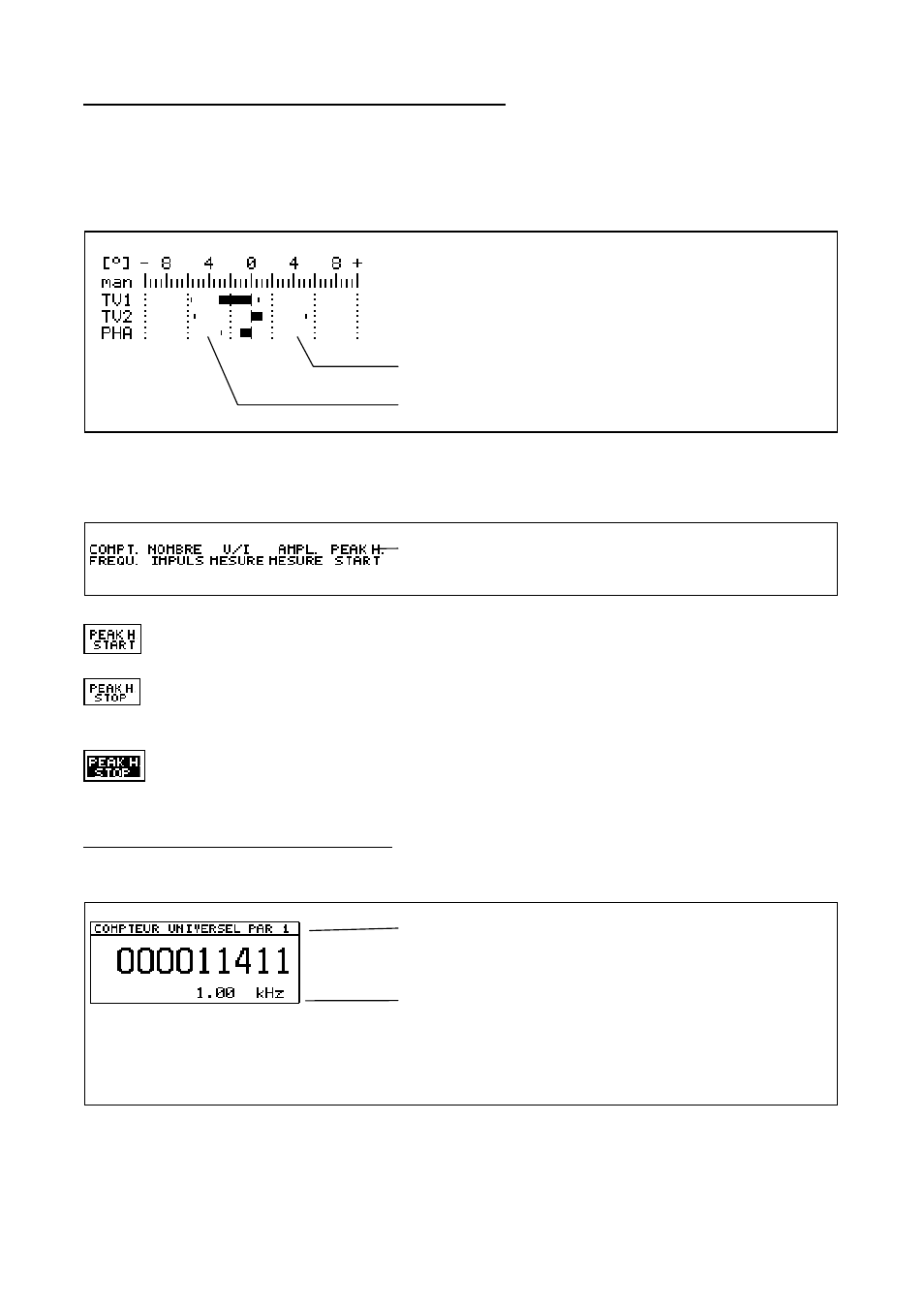

c): Mémoire maximale de l’affichage PHA/TV (Peak Hold):
La mémoire max. affiche à l’écran aussi bien la valeur max. positive que la valeur max. négative de l’erreur
PHA/TV.
La mémoire max. est effacée lorsqu’un MODE est sélectionné ou si l’écran affiche un dépassement de la
plage de mesure. Lors de la commutation automatique de la plage de mesure, la mémoire max. de l’affichage
PHA/TV est inactive.
Affichage pour mémoire max. positive
Affichage pour mémoire max. négative
Lancer et arrêter manuellement la mémoire max.:
Si l'affichage Peak Hold ne doit être valable que pour une plage de mesure donnée, il est alors possible de le
lancer et de l'arrêter manuellement. L'utilisation manuelle s'effectue au moyen du menu de softkeys MODE:
Softkey pour la gestion manuelle de l'affichage Peak Hold
Cette softkey permet de lancer manuellement l'affichage Peak Hold à partir du fonctionnement
permanent. L'affichage Peak Hold en cours est effacé simultanément.
Pour afficher la softkey „Stop“, appuyer sur la softkey „Start“. Si l'on appuie sur la softkey „Stop“,
on "gèle" alors l'affichage Peak Hold et on occulte les curseurs de défilement de l'affichage
PHA/TV. L'affichage Peak Hold peut alors être lu.
Le fait d'appuyer sur la softkey „Stop“ affiche la softkey „Stop“ en vidéo inverse, ce qui
caractérise la situation de l'affichage "gelé". Si l'on appuie sur la softkey „Stop“ en vidéo inverse,
l'affichage Peak Hold reprend son état d'origine (fonctionnement permanent).
d): Champ d’affichage pour MODE PWM8:
Tous les MODEs sont affichés dans la fenêtre de modes:
Titre MODE
(ici, en plus: Exploitation des fronts du COMPTEUR
UNIVERSEL)
Champ d’affichage pour différents MODEs:
• COMPTEUR UNIVERSEL
• CALCULER NB IMPULSIONS
• MESURER COURANT/TENSION
• MESURER AMPLITUDE
Cf. également: chapitre 4 Description des MODEs PWM 8
