Effacement du COMPTEUR UNIVERSEL:
Le COMPTEUR UNIVERSEL s'efface en appuyant à nouveau sur la softkey .
Compteur de fréquence:
Le compteur de fréquence fonctionne jusqu'à une séquence de 2 MHz.
La fréquence découle du signal incrémental 1.
4.3 MODE PWM 8: CALCULER NB IMPULSIONS avec affichage de la fréquence
Le MODE CALCULER NB IMPULSIONS est conçu spécialement pour les capteurs rotatifs afin de rechercher
leur nombre de traits.
Le paramètre P5: EXPLOITATION FRONTS est commuté automatiquement sur par 1 et le paramètre P6:
MODE COMPTAGE sur 0-1-2!

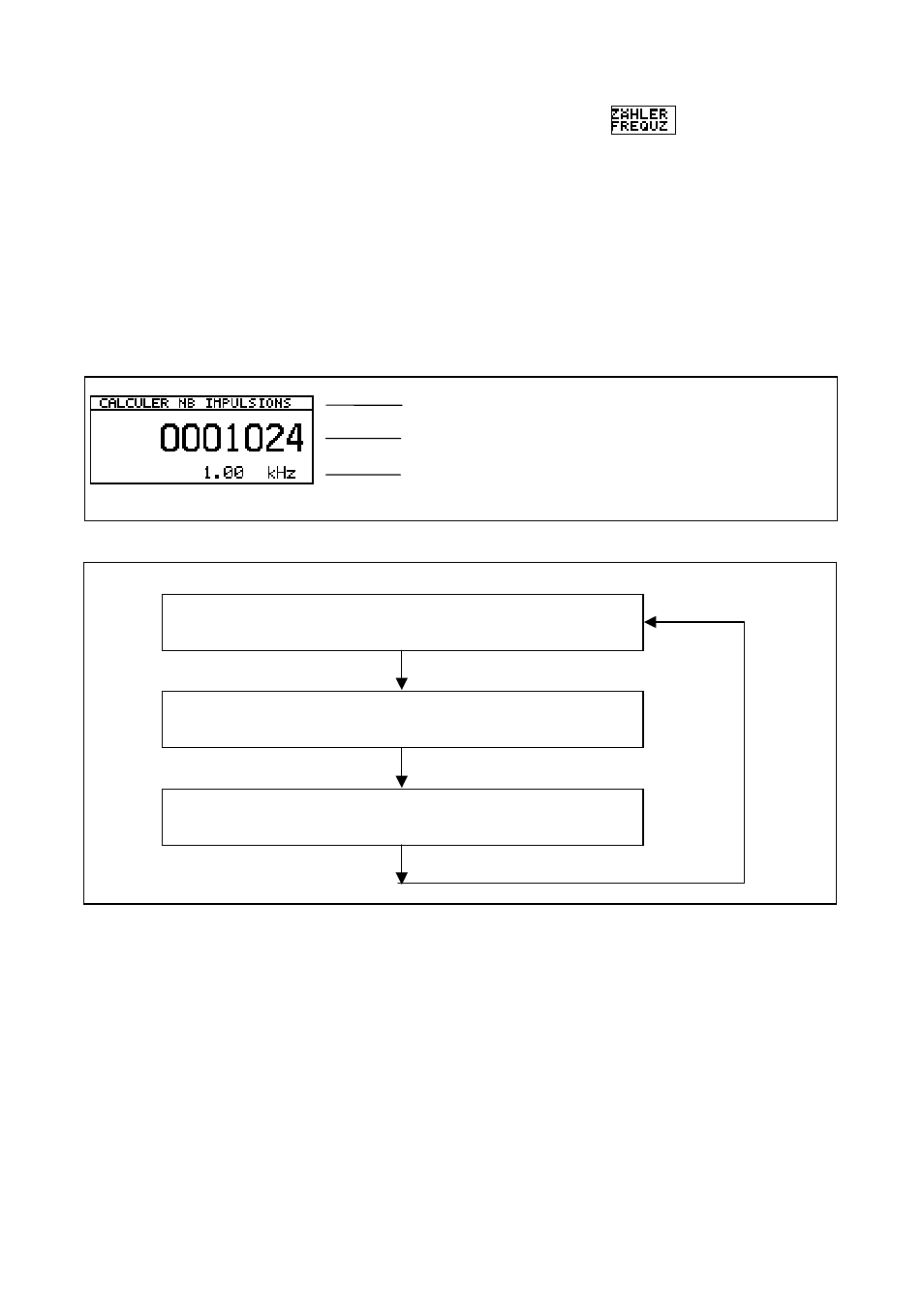

MODE CALCULER NB IMPULSIONS
Nombre d’impulsions (de traits)
Affichage de la fréquence
Processus de calcul du nombre d’impulsions:
Après chaque appel de "CALCULER NB IMPULSIONS", le compteur du nombre d'impulsions est remis à
zéro. Par conséquent, le compteur est lancé par le signal de référence suivant et arrêté par celui d'après.
Ceci peut être utilisé, par exemple pour des systèmes de mesure avec impulsions de référence à distances
codées.
Signal de référence lance le compteur du nombre d’impulsions
Pause env. 1 sec. (= durée d’affichage du nombre d’impulsions)
Affichage de valeurs intermédiaires du nombre d’impulsions
Signal de référence suivant stoppe le compteur du nombre
d'impulsions. Affichage du nombre d'impulsions calculé
