- 22 -

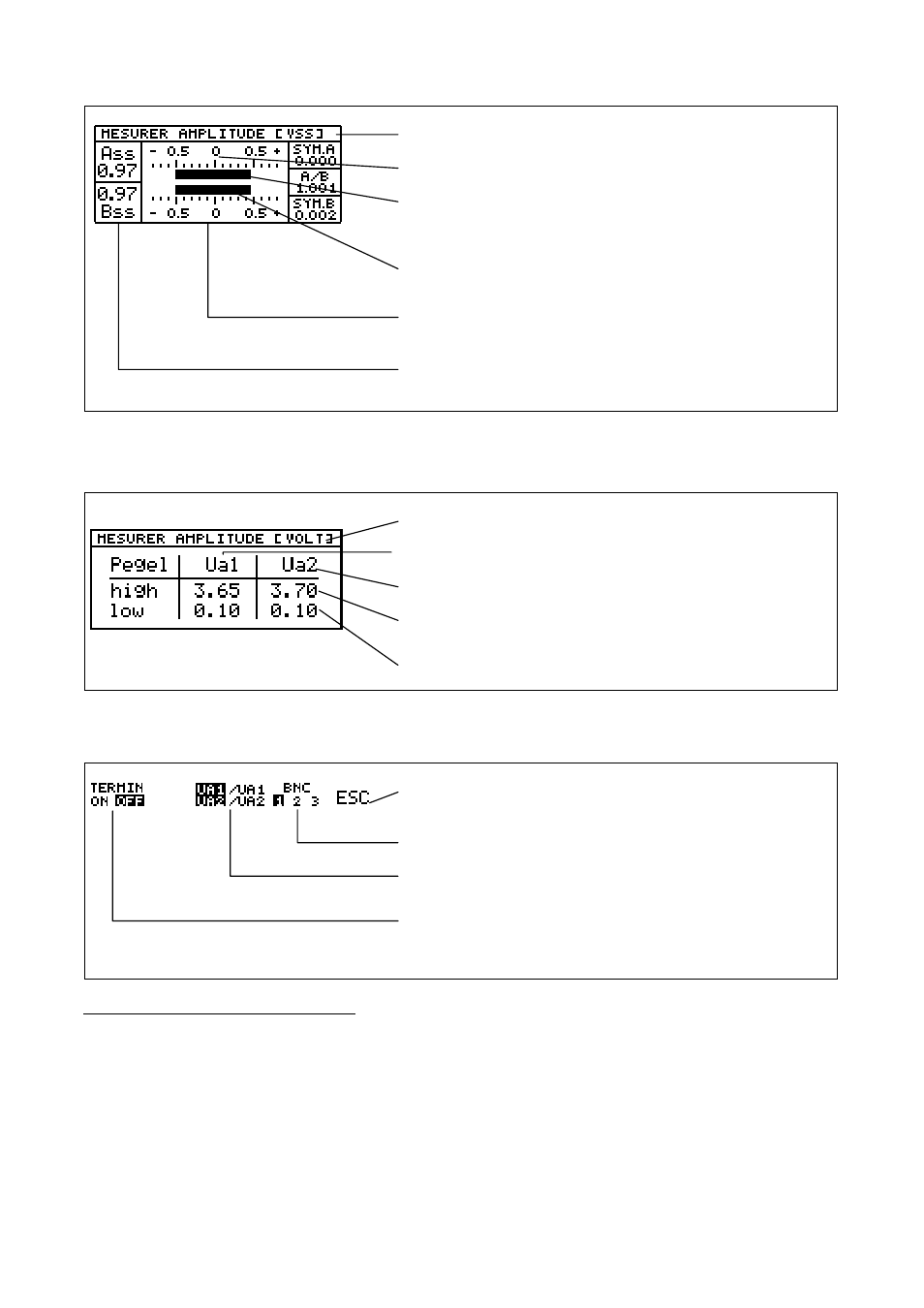

Le résultat de la mesure est représenté en V
CC
Point de référence de la mesure d’amplitude (U
0
)
Représentation (curseur) du signal incrémental A.
La position des curseurs indique la symétrie des signaux
incrémentaux.
Représentation (curseur) du signal incrémental B
Plage de mesure pour mesure d’amplitude du signal
ici: 1,66V
CC
Valeur numérique crête-crête de mesure de l’amplitude des
signaux incrémentaux A et B en V
CC
4.5.3 Mesure d’amplitude du signal avec platine interface TTL ou HTL
Le résultat de la mesure est représenté en Volt
Signal incrémental 1
Signal incrémental 2
Niveau haut d’une amplitude de signal en Volt
Niveau bas d’une amplitude de signal en Volt
Dans le menu de softkeys correspondant, on dispose des initialisations suivantes:
Fermer la mesure d’amplitude du signal
Commutation mémoire BNC pour prises BNC A à C
Possibilité de commutation vers les signaux inverses
Activation ou désactivation des résistances de charge
(charge définie des signaux rectangulaires). Représentation
vidéo inverse activée
Particularité de la platine interface HTL:
Jusqu'à la version 05 du logiciel:
Selon les appareils, sur les systèmes de mesure HTL, les signaux inverses peuvent ne pas exister!
Avant de mesurer l’amplitude des signaux, vérifier si les signaux inverses existent ou non.
Le PWM 8 n’est pas en mesure de détecter si les signaux inverses existent ou non.
Si les signaux inverses n'existent pas, des valeurs incorrectes seront affichées lors de la mesure d'amplitude
des signaux!
A partir de la version 06 du logiciel:
Selon les appareils, si les signaux inverses n'existent pas, l'affichage indique " - - - - " pour l'amplitude des
signaux inverses.
