18.9 Kit d'adaptateurs pour raccordements autres que HEIDENHAIN

Pour adapter la platine interface (IN = entrée des systèmes de mesure et OUT = sortie des systèmes de
mesure) à des câblages d'électroniques autres que HEIDENHAIN

18.9.1 Kit d'adapteurs 1 (Zn/Z1) pour utilisation sur moteurs Siemens et

HEIDENHAIN avec systèmes de mesure HEIDENHAIN Zn/Z1 et
câblage autre que le câblage HEIDENHAIN

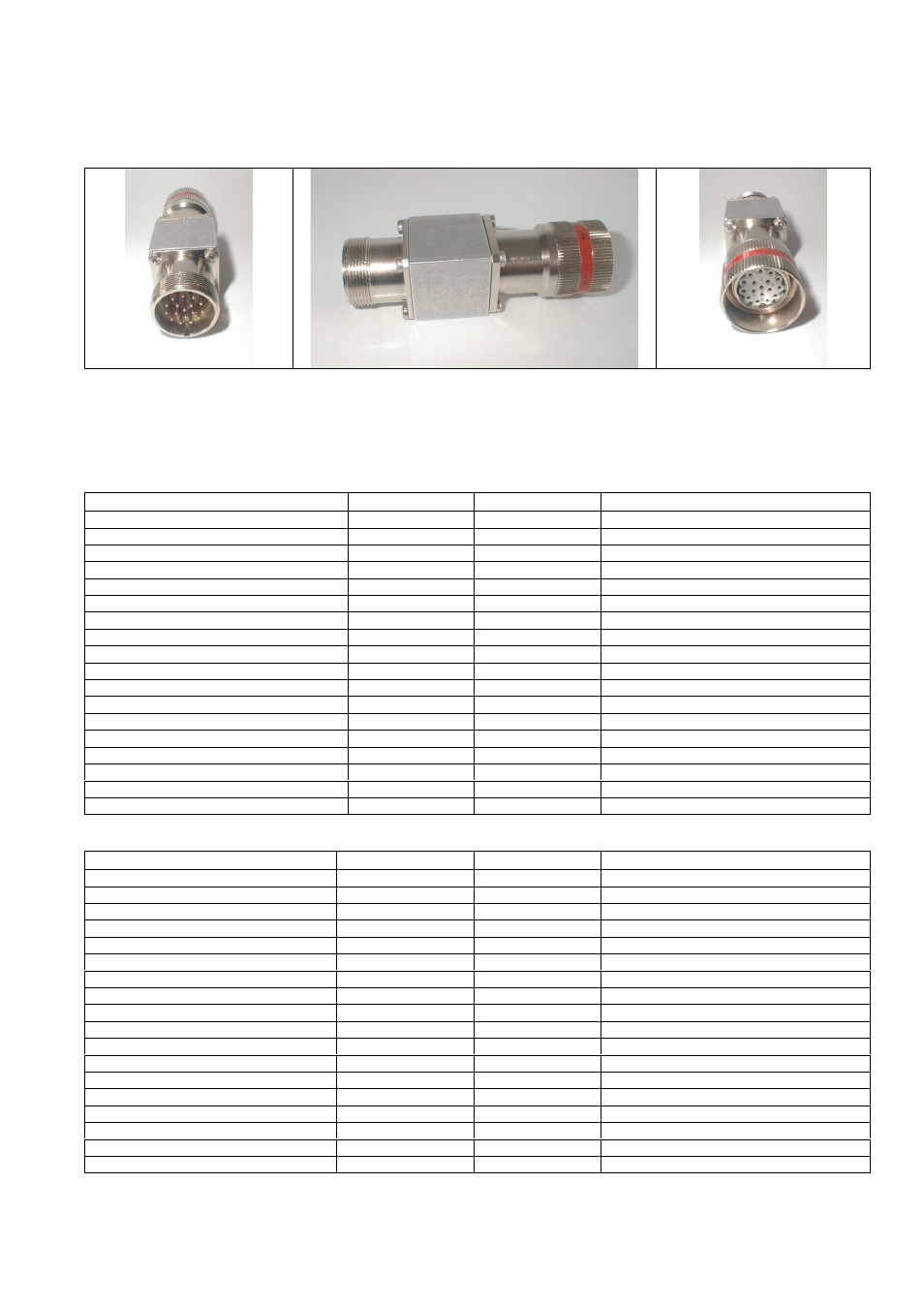

Kit 1: Adaptateur Zn/Z1 IN: Id.Nr. 349312-01 pour embase IN sur la platine interface

Côté PWM8 (câblage Heidenhain)

Signal

Couleur

Côté moteur

Embase 17 plots mâle

Embase 17 plots à collerette femelle

PIN 1

Up - palpeur

bleu

PIN 16

PIN 2

R-

noir

PIN 13

PIN 3

R+

rouge

PIN 3

PIN 4

0V - palpeur

blanc

PIN 15

PIN 5

Temp.+

vert

PIN 8

PIN 6

Temp.-

brun

PIN 9

PIN 7

Up

brun/vert

PIN 10

PIN 8

D-

violet

PIN 4

PIN 9

D+

jaune

PIN 14

PIN 10

0V

blanc/vert

PIN 7

PIN 11

blindage interne

-

PIN 17

PIN 12

B+

bleu/noir

PIN 11

PIN 13

B-

rouge/noir

PIN 12

PIN 14

C+

gris

PIN 5

PIN 15

A+

vert/noir

PIN 1

PIN 16

A-

jaune/noir

PIN 2

PIN 17

C-

rose

PIN 6

Kit 1: Adaptateur Zn/Z1 OUT: Id.Nr. 349312-02 pour embase OUT sur platine interface

Côté moteur

Signal

Couleur

Côté PWM8 ((câblage Heidenhain))

Embase 17 plots mâle

Embase 17 plots à collerette femelle

PIN 16

Up – palpeur

bleu

PIN 1

PIN 13

R-

noir

PIN 2

PIN 3

R+

rouge

PIN 3

PIN 15

0V – palpeur

blanc

PIN 4

PIN 8

Temp.+

vert

PIN 5

PIN 9

Temp. -

brun

PIN 6

PIN 10

Up

brun/vert

PIN 7

PIN 4

D-

violet

PIN 8

PIN 14

D+

jaune

PIN 9

PIN 7

0V

blanc/vert

PIN 10

PIN 17

blindage interne

-

PIN 11

PIN 11

B+

bleu/noir

PIN 12

PIN 12

B-

rouge/noir

PIN 13

PIN 5

C+

gris

PIN 14

PIN 1

A+

vert/noir

PIN 15

PIN 2

A-

jaune/noir

PIN 16

PIN 6

C-

rose

PIN 17
