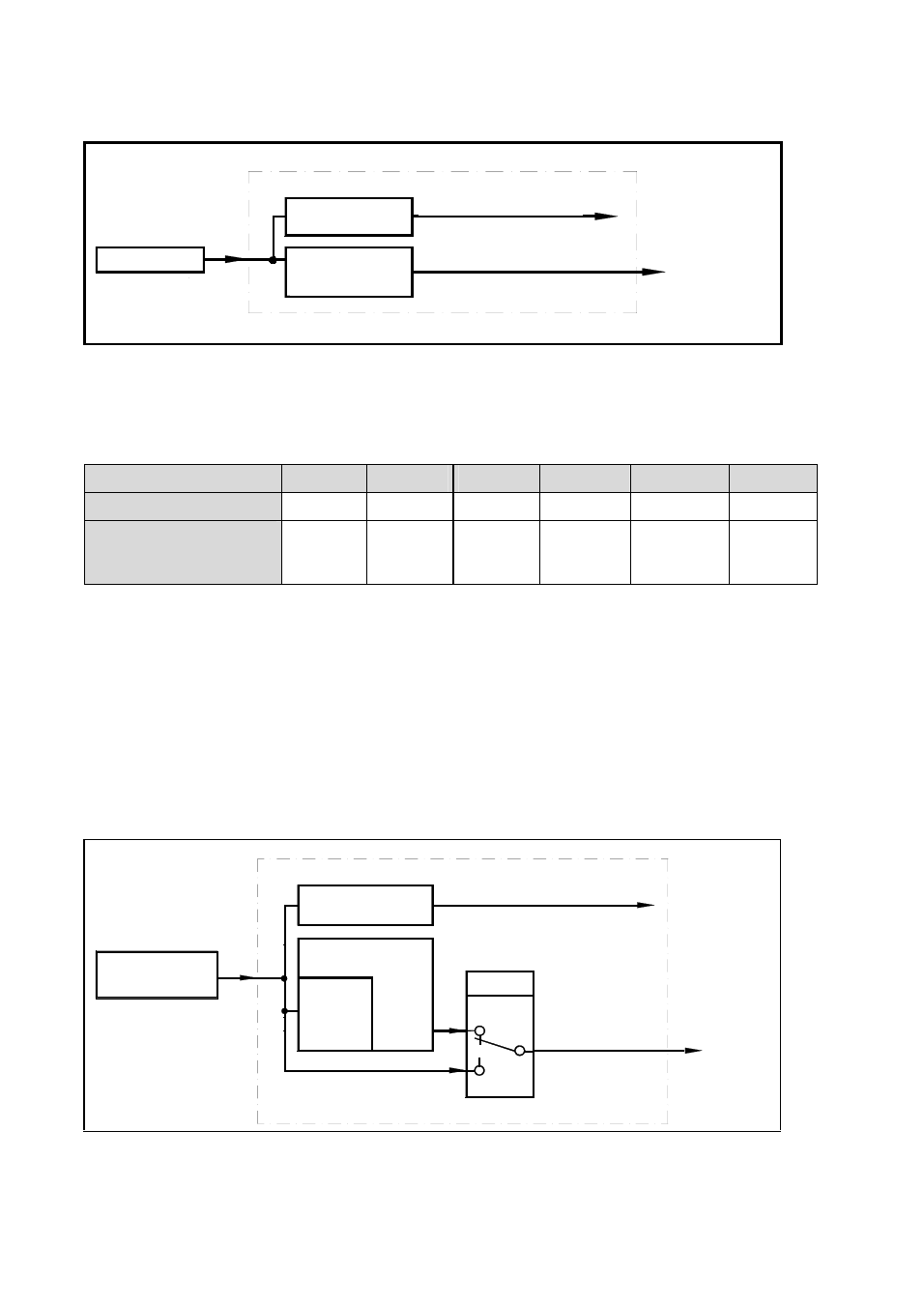

Diagramme de l’alimentation en tension du système de mesure avec bloc d’alimentation 24 V
raccordé:
Netzteil
PWM 8
Schaltregler ohne
Potentialtrennung
DC/DC Wandler
interne PWM 8 Versorgung
zu
r
M
e
ß
s
y
s
te
m
v
e
rs
o
rg
u
n
g
En configuration par défaut, la tension d'alimentation du système de mesure est de 5 V, et avec la platine
interface HTL sans électronique consécutive, de 12 V.
Consommation en courant du PWM 8 sur la prise DC-IN:
(mesurée avec platine interface 11µA
CC
)
Tension sur DC-IN 10 V 12 V 15 V 20 V 24 V 30 V
Consommation PWM 8 500 mA 420 mA 350 mA 270 mA 230 mA 200 mA
Consommation PWM 8
avec système de mesure
(100 mA) 580 mA 480 mA 400 mA 310 mA 260 mA 220 mA
6.1.2 Alimentation en tension du PWM 8 et du système de mesure par
la sortie système de mesure (OUT) de la platine interface
Le PWM 8 peut être également intégré dans la boucle du système de mesure. Pour cela, il faut raccorder
l'électronique consécutive sur la sortie système de mesure (OUT) de la platine interface. La tension
d'alimentation pour le PWM 8 est alors prélevée dans l'électronique consécutive. Pour réduire ce prélèvement
de puissance de l'électronique consécutive, l’éclairage en arrière-plan de l’écran est alors décommuté
automatiquement!
Diagramme de l’alimentation du système de mesure et du PWM 8 lorsque l'électronique consécutive
est raccordée (avec platine interface 11µA
CC
, 1V
CC
, TTL):
11µAss, 1Vss, TTL
Folgeelektronik
Potential-
trennung
PWM 8
Schaltregler
DC/DC Wandler
interne PWM 8 Versorgung
von Kunde
pot.-frei
Param. P2
zu
