13.3 Prise d'adaptation pour ERN 1387
Kit de contrôle pour capteurs rotatifs délivrant des signaux de commutation analogiques
(ex. ERN 1387 avec piste incrémentale Zn et piste de commutation Z1)
Contrôle de l'ERN 1387 sans électronique consécutive!
Set d'adaptation réf. 341 338-01
TO
P
REMARQUE: Si l'ERN est contrôlé sans électronique consécutive, la résistance de charge doit être
décommutée sur le PWM 8.
Cf. Mode d'emploi du PWM 8 Id.Nr. 312 737 91 – page 13 Softkeys pour les options.
Les résistances de charge sont intégrées dans la prise SUB-D réf. Id.Nr. 341 339 01!
ATTENTION : Si l'ERN doit être contrôlé sans électronique consécutive (CN), il faut toujours utiliser
le câble adaptateur Id.-Nr. 341 340 01 (cf. graphique)!
La distribution des plots de l'embase coudée 17 plots utilisée sur l'entraînement peut
varier!

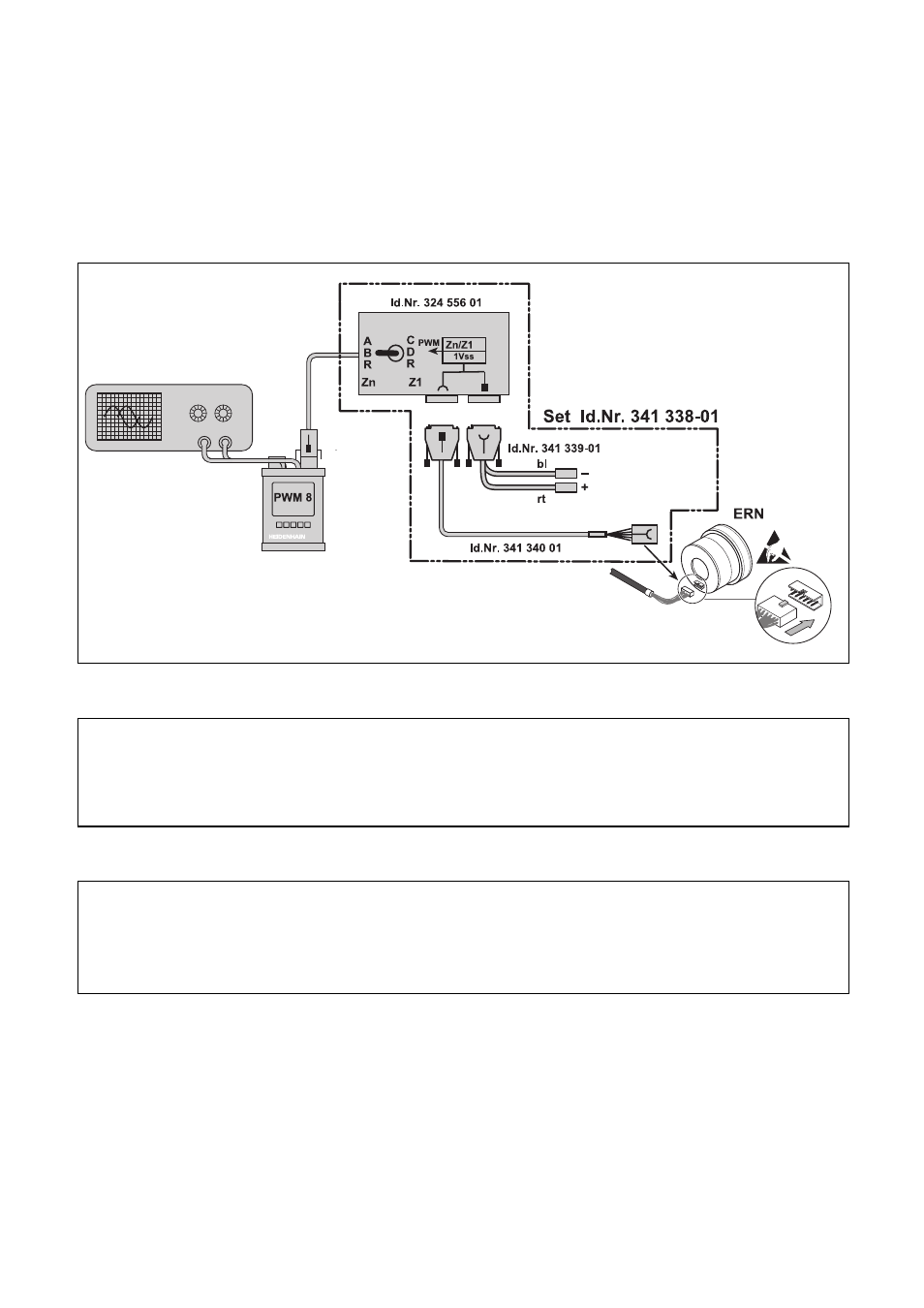

Fonction de commutation:
ABR: signal incrémental commuté sur PWM
CDR: signal de commutation (1 sinus/
cosinus par tour) commuté sur PWM
2 x Sub-D 25 pl.
12 plots
Carte inter-
face 1 Vcc
O V
5 V tension continue
Codification (TOP)
dirigée vers l'arbre
Oscilloscope
