17.3 Systèmes de mesure 1 Vcc avec interface SSI programmable
17.3.1 Activation du menu des fonctions auxiliaires
Pour pouvoir utiliser les fonctions auxiliaires, il faut activer un menu auxiliaire. Pour cela, l'entrée des
systèmes de mesure doit être mise sur „PROG. SSI“ à l'aide du paramètre P9:
Le menu auxiliaire ne peut être activé que si l'entrée des
systèmes de mesure est mise sur „PROG.SSI“
Affichage auxiliaire de paramètres seulement si l'entrée des
systèmes de mesure est sur „Prog. SSI“

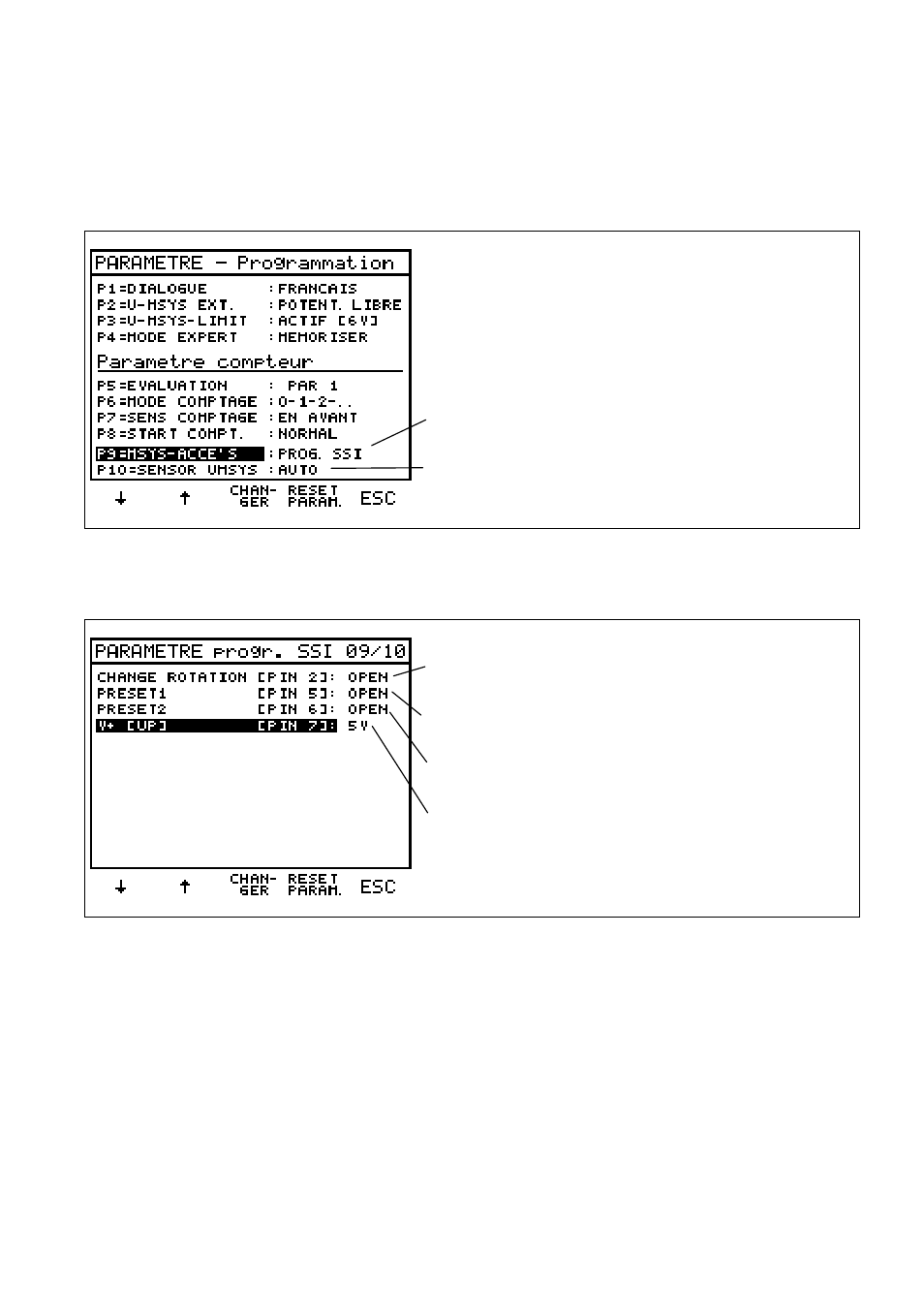

Pour activer le menu des fonctions auxiliaires, il convient maintenant (P9 = entrée SYSMES: PROG.SSI)
d'appuyer simultanément sur les trois softkeys de gauche.
On dispose alors des possibilités suivantes:
sur PIN2 (IN), la tension d'alimentation Up des systèmes de
mesure peut être activée
sur PIN5 (IN), une impulsion Up pour > 1ms peut être activée
sur PIN6 (IN), une impulsion Up pour > 1ms peut être activée
Up peut être commutée de 5 V vers HTL (10 ... 30 V)
Pour quitter à nouveau le menu des fonctions auxiliaires, appuyer sur la softkey „ESC“.
