Niveau du signal TTL

UH

2,5 V pour

IH = 20 mA

UL

0,5 V pour IL = 20 mA

Capacité de charge

IH

20 mA

IL

20 mA

CLoad

1000 pF


Temps de commutation

temps de montée: t+

100 ns

temps de descente:

t

100 ns

Un signal de perturbation

UaS

indique les fonctions défectueuses, par exemple, une rupture des fils

d'alimentation, une panne de source lumineuse, etc.

Les signaux rectangulaires TTL peuvent être transmis à l'électronique consécutive sur des longueurs de
câbles pouvant atteindre 300 m. Pour cela, il faut disposer d'une tension d'alimentation sur le système de
mesure linéaire ou sur le capteur rotatif de 5 V

±

10%; avec l'ERN 460, la tension d'alimentation doit être

comprise dans la plage de 10 à 30 V.
Les signaux rectangulaires TTL peuvent encore être subdivisés jusqu'à 100 fois dans l'électronique
consécutive au moyen de boucles à verrouillage de phase PLL.

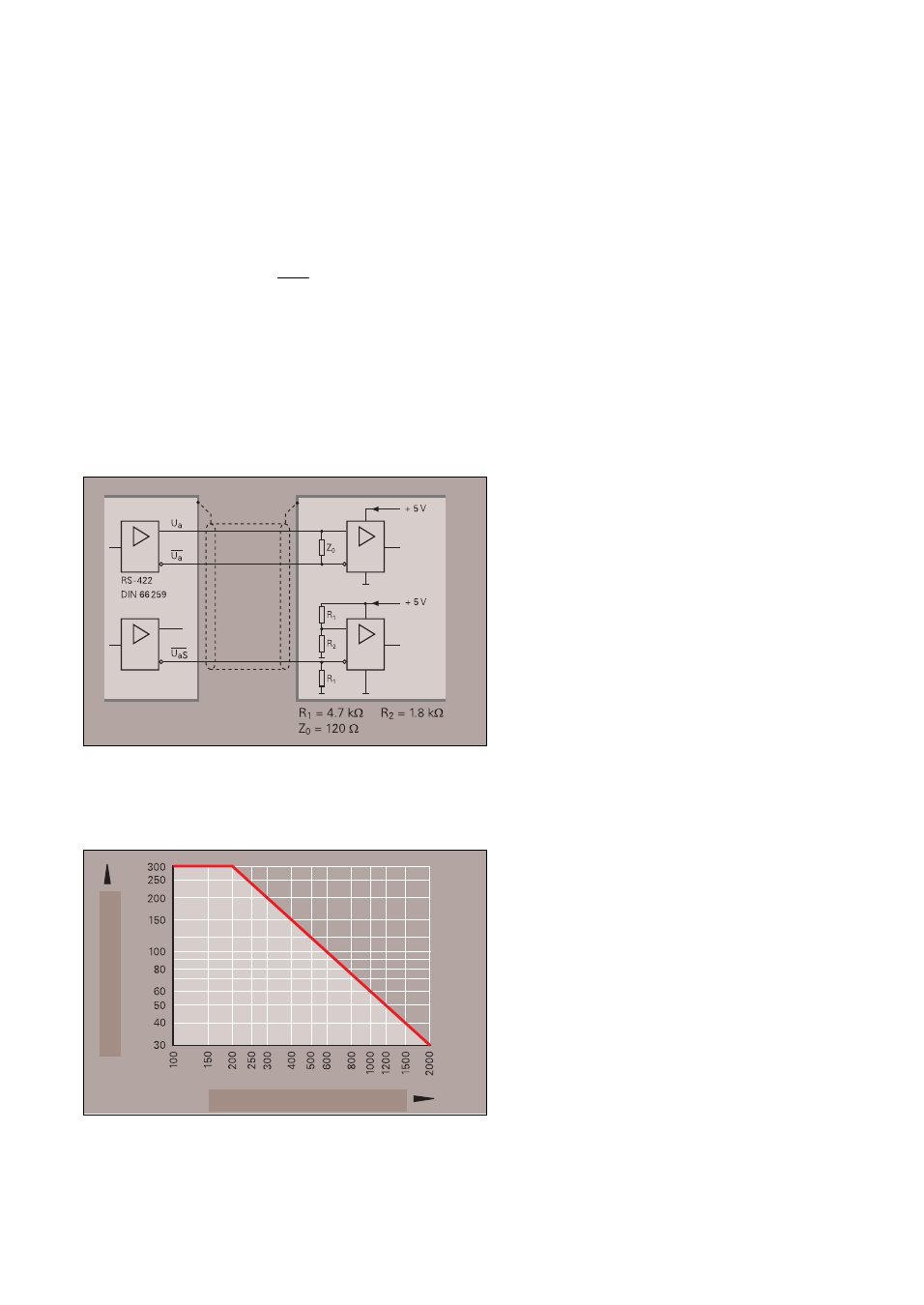

Circuit conseillé à l'entrée de l'électronique consécutive

Récepteurs de ligne différentiel conseillés
AM 26 LS 32
MC 3486
SN 75 ALS 193
SN 75 ALS 195

Afin de respecter les temps de commutation et la rectitude des fronts, il est souhaitable de ne pas dépasser la
longueur de câble définie en fonction de la fréquence de balayage.

Fréquence de balayage [kHz]

Longueur du c

â

ble [m]
