- 48 -
Signaux de sortie ~ 11 µAcc
Régler l'oscilloscope de la manière suivante:
• Déflexion verticale
– Commuter les canaux A et B en mode Chopper (CHOP).
– Régler le coefficient de déflexion (sensibilité) des
canaux A et B sur 0,5 V/DIV (11µAcc), 0,2 V/DIV (1Vcc)
• Déflexion horizontale
– Régler le coefficient de temps (base de temps) sur
0,5 ms/DIV
• Déclenchement
– Déclenchement automatique (AUTO)
– Déclencher sur canal A
– Déclencher le flanc positif
• Calibration
– Activer le commutateur de mode d'entrée (AC/DC/GND)
des canaux A et B sur GND ( ou 0)
– Avec les potentiomètres de position Y des canaux A et
B, décaler de manière convergente les faisceaux
d'électrons au centre de l'écran (figure)
– Activer le commutateur de mode d'entrée (AC/DC/GND)
des canaux A et B sur DC

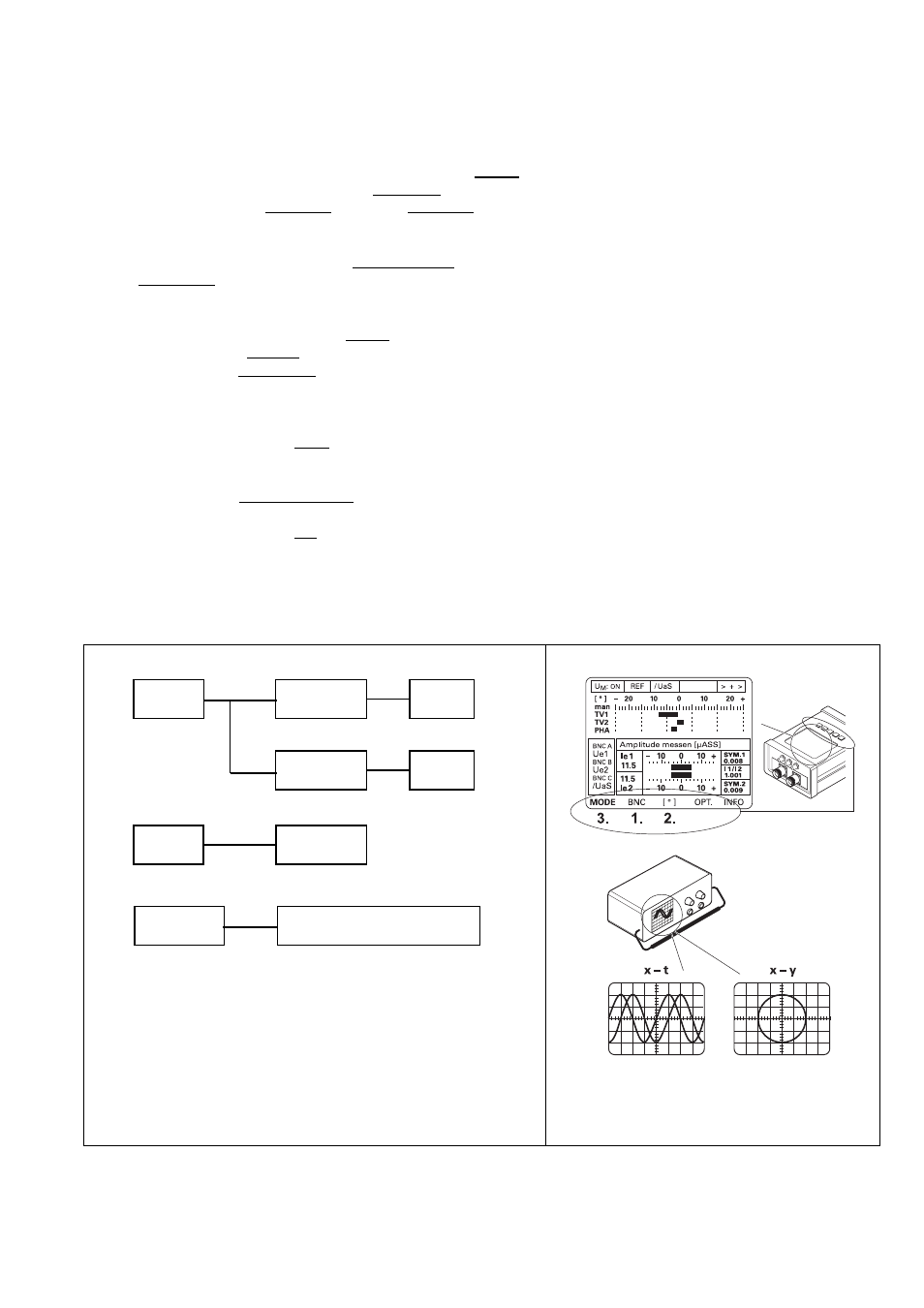

Réglages du PWM 8
* Platine interface 1 Vcc
Représentation oscilloscope x - t ou x - y
possible
BNC BNC A Ue1 (A)*
BNC B Ue2
(B)*
1.
MODE Amplitude 3.
[°] 25° 2.
