- 13 -

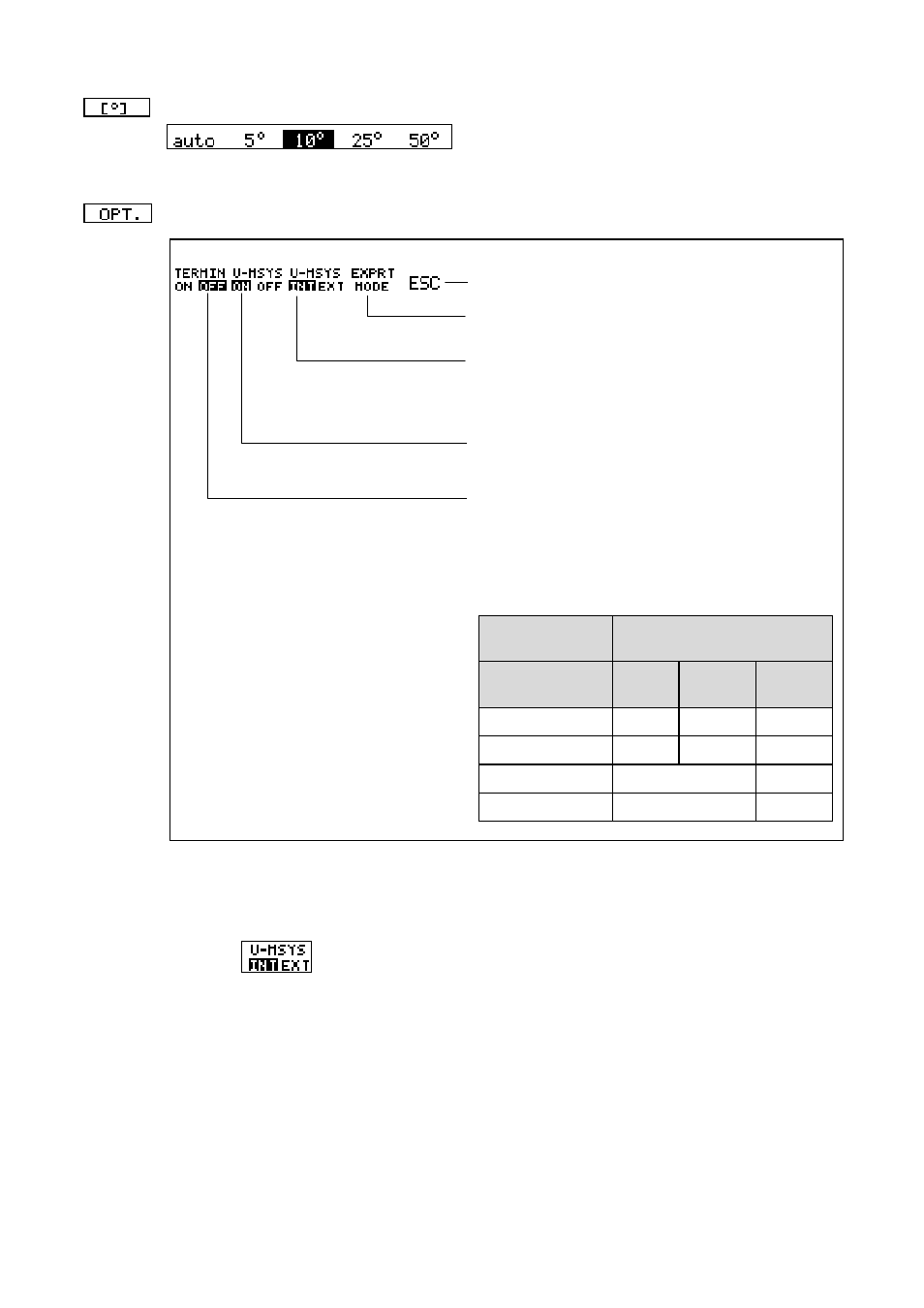

Commutation de la plage de mesure de la graduation PHA/TV.
Plages de mesure possibles:
La graduation initialisée actuellement est représentée en vidéo inverse.
Si la graduation automatique a été sélectionnée (AUTO), elle est ajustée sur.
Cette softkey permet d’activer le menu de softkeys des options.
Fonctions possibles:
Fermer les options
MODE EXPERT: cf. chap. 5
Le système de mesure peut être alimenté de
manière INTERNE (bloc d’alimentation) ou
EXTERNE (électronique consécutive). Configuration
actuelle: alimentation INTerne
L'alimentation du système de mesure peut être
activée (ON) ou désactivée (OFF)
Les impédances des signaux de balayage
(seulement avec platine interface TTL, HTL ou
1 Vcc) peuvent être activées (ON) ou désactivées
(OFF).
La configuration actuelle est mémorisée dans le
PWM 8 et rechargée après une coupure de courant!
Platine interface Impédance [ Ω Ω Ω Ω ]
0 V +U syst.
mes.
commu-
table
TTL 91 215 oui
HTL 1200 1200 oui
1Vcc 121 oui 1)
11µAcc non disponible
1) commutable seulement avec la platine interface réf. 323 077-xx ou 312 246-01 avec indice A
L’initialisation active dans le menu de softkeys pour les options est représentée en vidéo inverse.
Remarque:
La softkey n’est affichée que si le PMW 8 se trouve dans la boucle du système de
mesure, c'est-à-dire uniquement si une électronique consécutive est raccordée sur la sortie du
système de mesure de la platine interface (avec l'alimentation en tension)!
