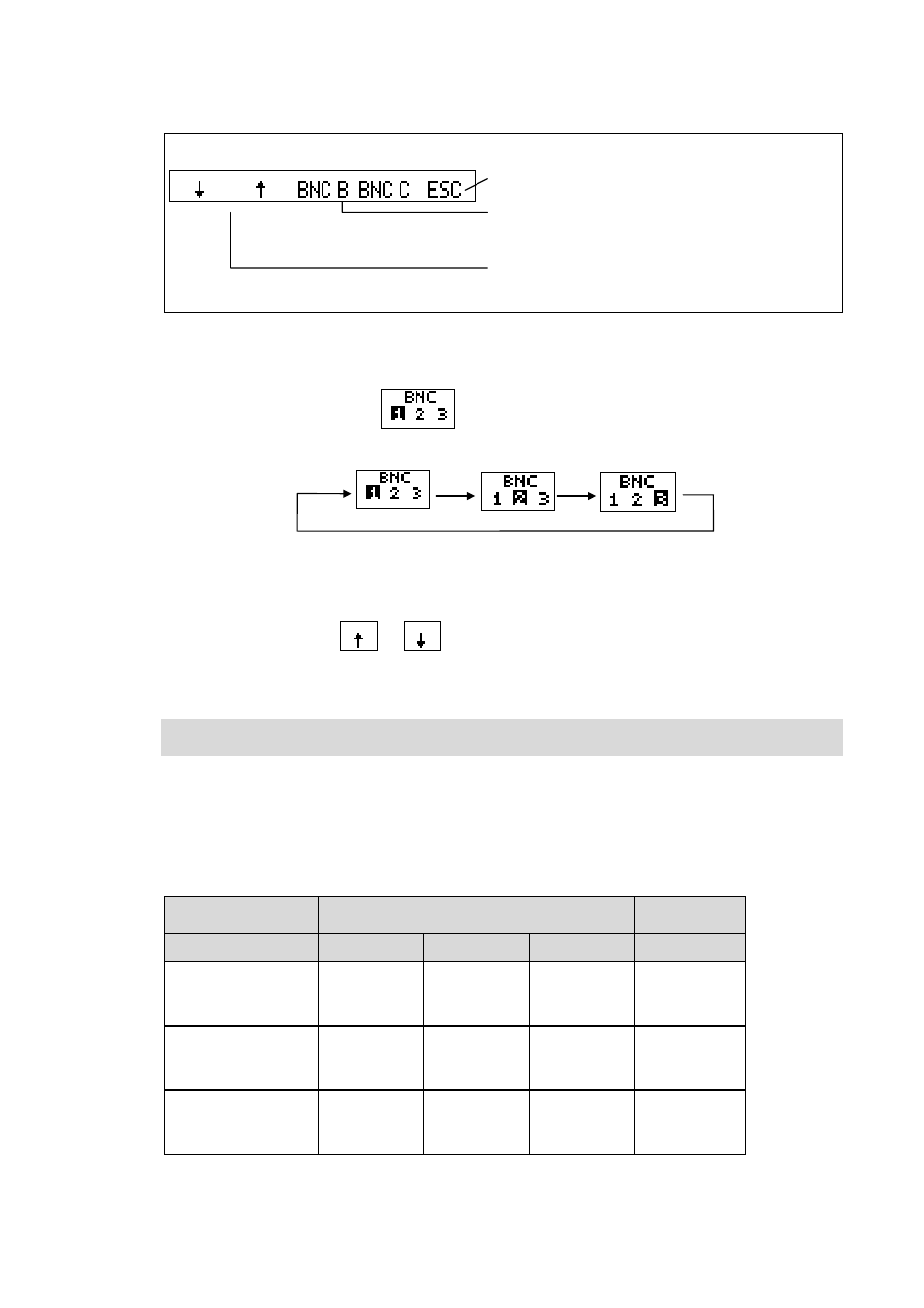

Si l’on appuye par exemple sur la softkey BNC A, on peut modifier l’affectation de la prise BNC A:
Fermer l'affectation des prises BNC
Sélection pour l'affectation des prises BNC B et C
Touches fléchées pour modifier les signaux des
systèmes de mesure sur la prise BNC A
sélectionnée
Commutation de la mémoire BNC:
L’affectation des prises BNC est définie dans 3 mémoires BNC pouvant être appelées les unes à
la suite des autres.
Chaque pression sur la softkey
permet de passer à la mémoire BNC suivante.
La mémoire actuelle est affichée en vidéo-inverse.
Modification des signaux dans les mémoires BNC 1 à 3:
Le signal situé dans la mémoire BNC actuelle est toujours mémorisé automatiquement lorsqu'il est
modifié avec les softkeys ou .
A la suite d'une coupure de courant, les prises BNC sont à nouveau occupées par les signaux de
la dernière mémoire BNC active.
Remarques relatives à l'utilisation des prises BNC:
• Lors de l’utilisation des prises BNC avec l’oscilloscope pour mesurer les signaux des systèmes
de mesure, l’opérateur doit veiller à se protéger correctement des décharges électrostatiques!
• Pour que les signaux des systèmes de mesure puissent être représentés sur l’oscilloscope
avec le minimum de perturbations, il est conseillé d’utiliser un oscilloscope libre de potentiel.
Pour l’alimentation en courant de l’oscilloscope, il convient de toujours utiliser la prise située
sur l’armoire de la machine. Ceci permet d’éviter la distorsion des signaux que peuvent générer
différents potentiels terrestres.
Les signaux suivants sont commutables sur les prises BNC:
Platine interface
Signaux de mesure sur prise BNC Mémoire
BNC
BNC A BNC B BNC C
11µAcc Ue1
U1+2
Ue0
Ue2
U1+2
Ue0
Ue0
NTR
/UaS *)
1
2
3
1Vcc A
A+B
R
B
A+B
R
R
NTR
/UaS *)
1
2
3
TTL, HTL Ua1
/Ua1
Ua0
Ua2
/Ua2
/Ua0
Ua0
/Ua0
/UaS
1
2
3
*) Signal généré dans le PWM 8.
