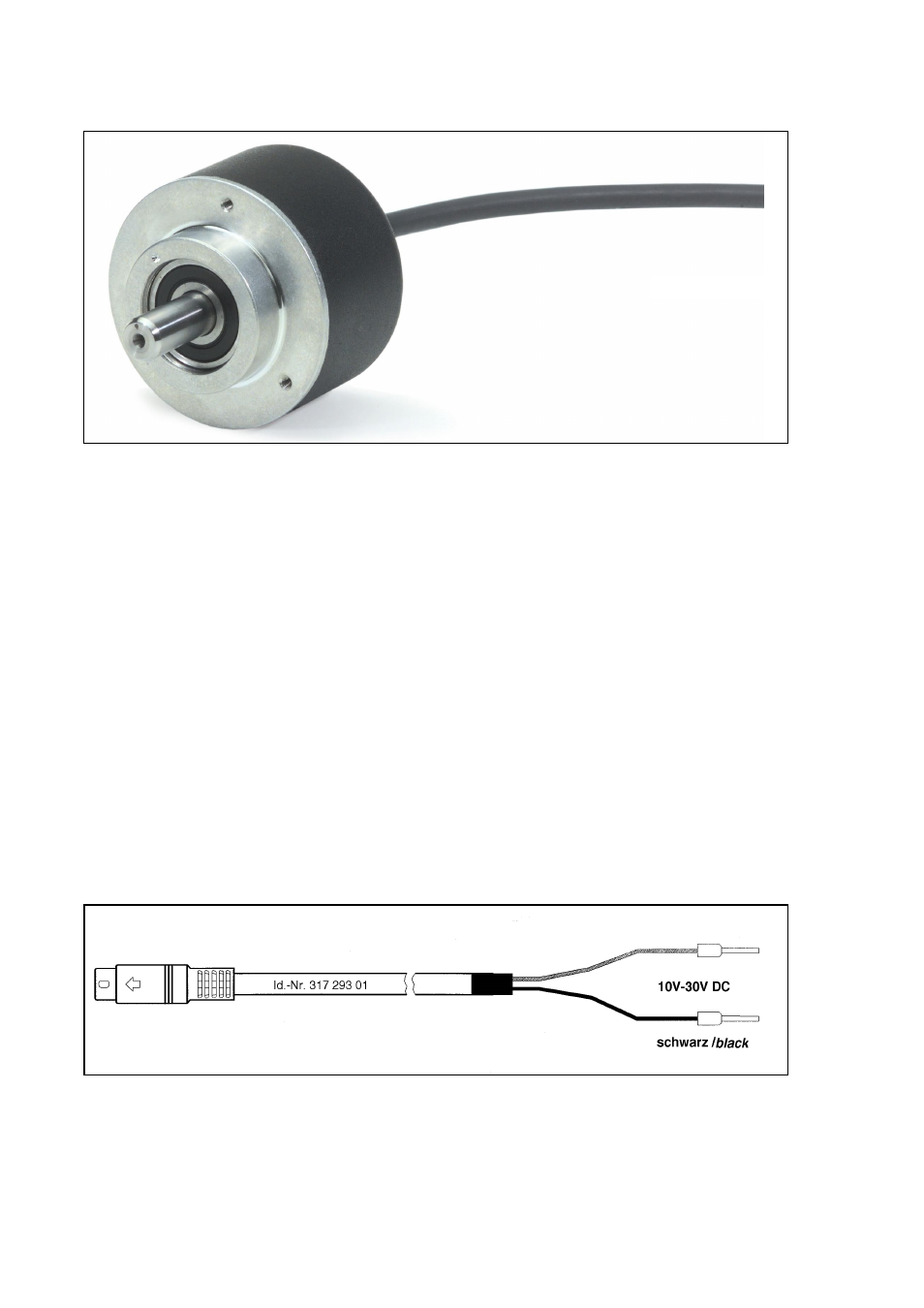

10. Description du capteur rotatif ROD 450
La fonction de comptage et le réglage d’interpolation des ND, VRZ, IBV, EXE, etc. sont effectués à l’aide du
ROD 450.
En outre, le ROD 450 permet également de pré-régler le déclenchement de l’oscilloscope pour le contrôle du
signal de référence à l’aide du PWM 8.
10.1 Caractéristiques techniques du ROD 450
Alimentation en tension
5V
± 5%/85 mA
Signaux de sortie
Signaux incrémentaux Ie1 / Ie2
7 ... 16µAcc
Signal de référence Ie0
2 ... 8 µA (partie utile)
Nombre de traits
1000 traits/tour
1 signal de référence/tour
Longueur du câble
1m
11. Description du câble de liaison 10-30V DC
Le câble de liaison permet d’alimenter le PWM de manière externe avec une tension continue 24V (ex.
tension de commande de la machine-outil).
Remarque:
La tension de commande doit avoir une séparation de potentiel vis-à-vis de la tension du
système de mesure. S’il n’y a pas de séparation de potentiel, des défauts de peuvent
apparaître dans le circuit de tension.
en couleur/coloured
noir/black
