- 7 -
2.6 Logiciel
Le phasemètre PWM 8 peut être livré avec les dialogues suivants:
Dialogue Réf. logiciel (Id.-Nr.)
allemand / anglais 246 199 xx
allemand / français 246 200 xx

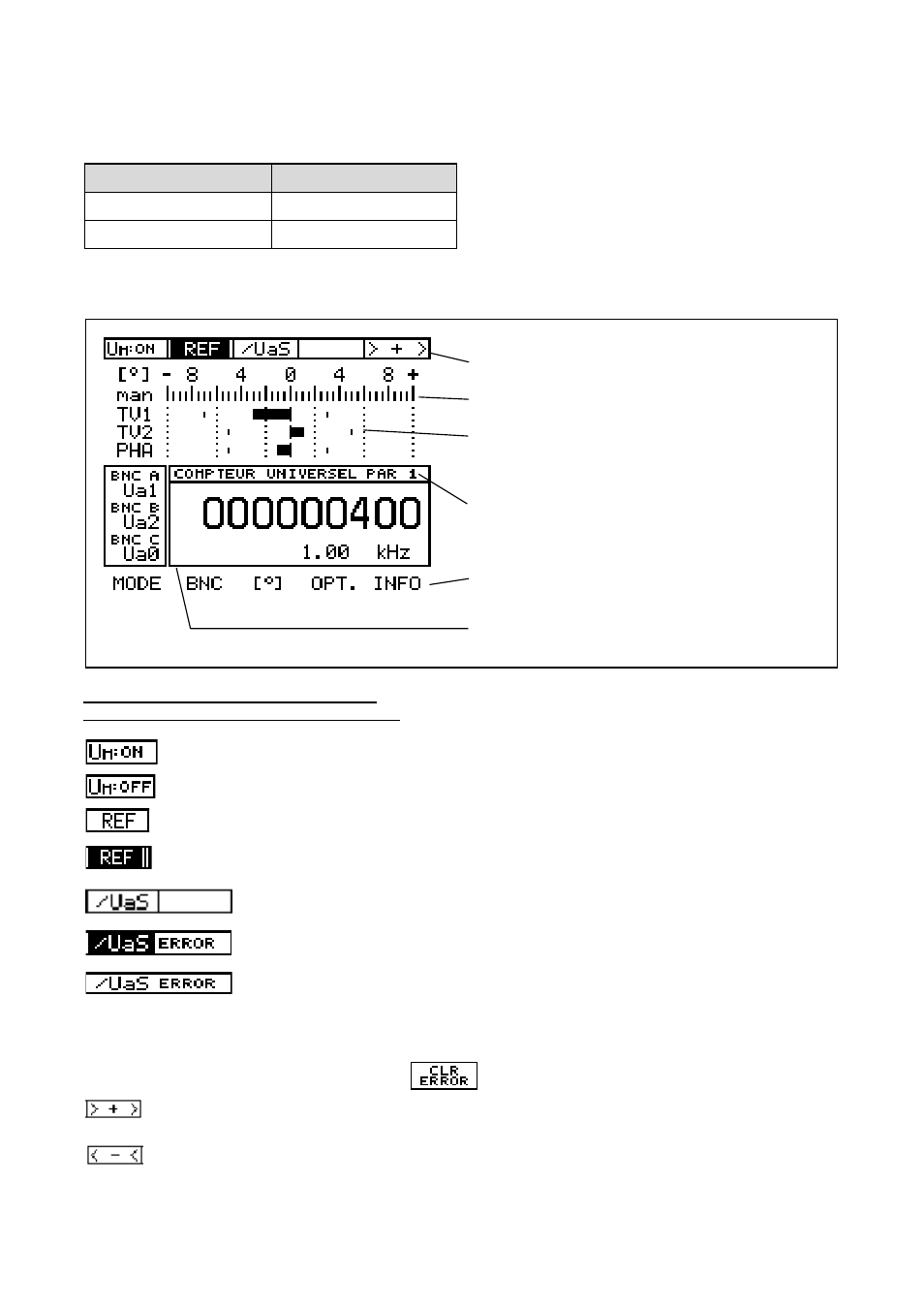

2.7 Description de l’affichage
Composition de l'écran
Informations permanentes sur le système de
mesure
Plage de mesure et graduation de l’affichage
PHA/TV
Affichage PHA/TV avec mémoire max. (ici: erreurr
max. + TV2)
Champ des différents MODEs PWM 8 (ici: COMP-
TEUR UNIVERSEL et affichage de la fréquence)
Menu de softkeys pour l’utilisation
Affectation actuelle des prises BNC
Les affichages permanents concernent:
a): Informations sur le système de mesure:
Affichage: Tension d’alimentation du système de mesure active
Affichage: Tension d’alimentation du système de mesure coupée
Affichage: Signal de référence
(pas de signal de référence disponible)
Signal de référence affiché
Pas d'affichage en temps réel du signal de référence!
Affichage: signal de perturbation
(pas de signal de perturbation disponible)
Signal de perturbation disponible (actif: low); la mémoire du signal de
perturbation (ERREUR) est activée simultanément.
Pas de signal de perturbation disponible; la mémoire du signal de perturbation
(ERREUR) a toutefois été activée par une perturbation précédente.
La mémoire sera effacée:
1) à l’appel d’un nouveau MODE PWM 8
2) par mise hors tension puis remise sous tension du système de mesure
3) avec la softkey du menu de softkeys Info
Affichage du sens de comptage: déplacement vers l’avant du système de
mesure
Affichage du sens de comptage: déplacement vers l’arrière du système de
mesure
Les deux derniers chiffres ( .. ) de la référence
Id.-Nr. indiquent la version du logiciel.
