– 43 –
9. Description du contrôleur d’impédance FST 2
Le contrôleur d’impédance permet de détecter les résistances de courts-circuits (jusqu'à 3M Ω ) au niveau des
câbles ou de la platine d’éléments photo-électriques sur les systèmes de mesure linéaire CN et sur les
capteurs rotatifs délivrant des signaux sinusoïdaux et équipés en sortie de fiches 9 plots.
Le FST 2 se met automatiquement en service dès qu’on y raccorde un système de mesure devant être testé
– un système de mesure linéaire, par exemple). Pour cela, on utilise le courant débité au travers de la lampe
(LED) du système de mesure.
Pour les appareils sans lampe (câbles prolongateurs, par exemple), ou en cas de défectuosité de la lampe, le
processus de contrôle automatique n’est pas activé. Dans ce cas, il convient d’appuyer sur la touche de start
manuelle.
Sur les systèmes de mesure avec pré-amplificateur intégré, on ne peut détecter les courts-circuits qu’entre la
masse interne ( ) et le blindage externe ( ) !
En raison de la résistance interne du pré-amplificateur (< 3M
Ω ), les 4 LED s’allument toujours un bref instant
au moment où le système de mesure est raccordé.

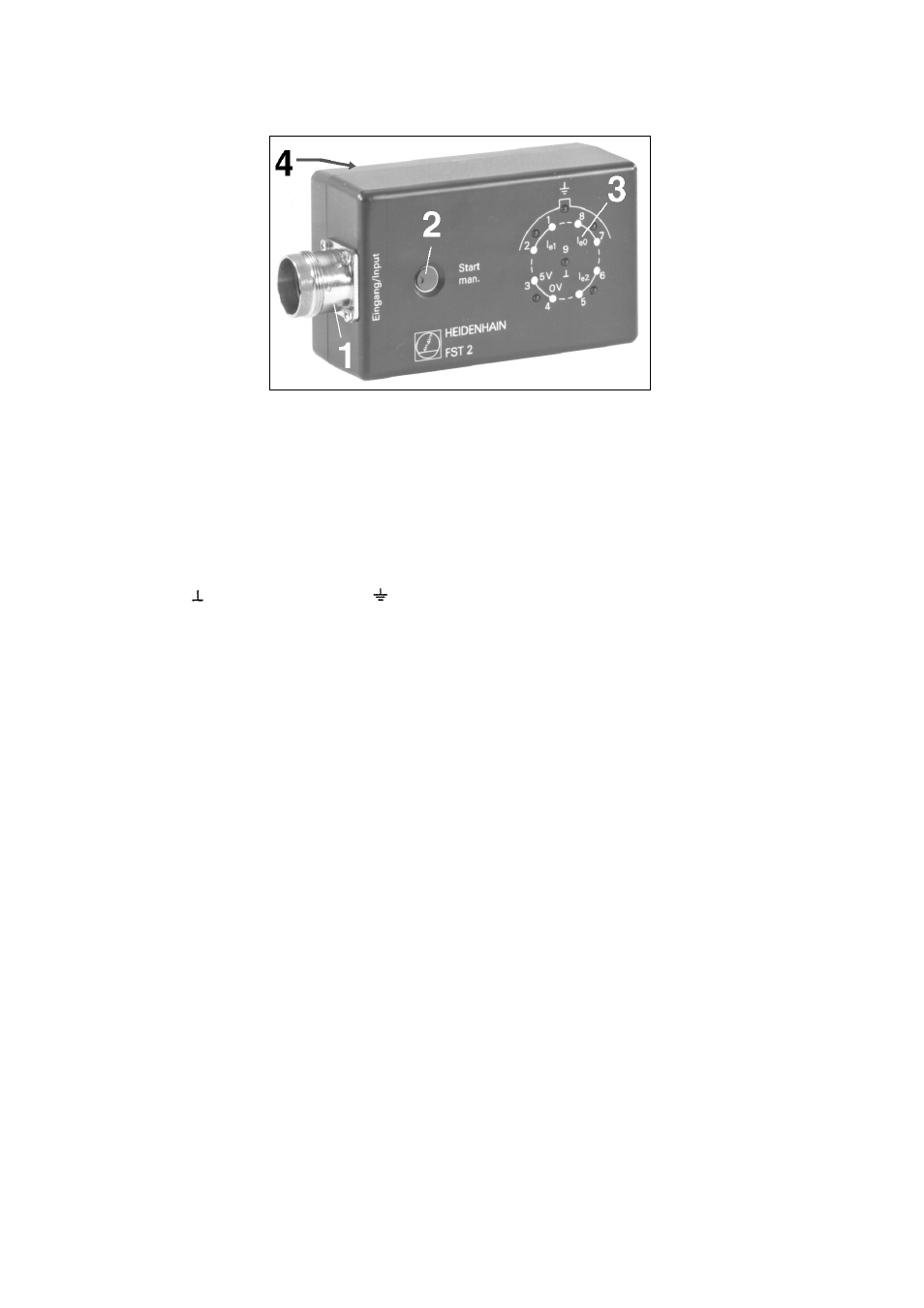

9.1 Explications relatives aux éléments d’utilisation
1 Prise d’entrée 9 plots:
Raccordement de systèmes de mesure délivrant des signaux sinusoïdaux et équipés d’un câble de liaison
avec prise 9 plots.
2 Touche de start manuelle:
Sur les appareils sans lampe (LED), ou sur les systèmes de mesure dont la lampe (LED)
est défectueuse, il convient d’utiliser la touche start manuelle pour activer le FST2. Celui-
ci est alors actif tant que la touche est actionnée.
La touche start manuelle sert également à tester la pile. La tension de la pile est
correcte lorsqu’il y a allumage séquentiel des diodes tant que la touche est actionnée.
3 Diodes lumineuses:
En restant allumées en permanence, les diodes lumineuses signalent la présence de
courts-circuits. L’allumage séquentiel des diodes indique que le système de mesure ne
présente pas de court-circuit.
L’illustration sur le boîtier du FST 2 indique l’endroit où se manifestent les courts-circuits.
4 Mode d’emploi succinct
Un mode d’emploi succinct figure au dos du boîtier.
Une étiquette auto-collante en anglais est jointe au FST 2.
