- 17 -
4.4 MODE PWM 8: U/I - MESURE
Le MODE PWM8: U/I - MESURE permet de mesurer la consommation en courant et la tension d’alimentation
du système de mesure.
Selon la platine interface, la tension peut être également mesurée sur les lignes de retour.
Dans les électroniques consécutives, les lignes de retour ont pour mission de prélever la tension du système
de mesure à haute impédance directement sur le système de mesure et de la retransmettre à l'électronique
consécutive.
Les chutes de tension sur les lignes d'alimentation des systèmes de mesure peuvent ensuite être régulées
dans les électroniques consécutives prévues à cet effet.
Les systèmes de mesure TTL, HTL et 1V
CC
sont équipés de lignes de retour.
Si une erreur se produit lors de la mesure de tension sur les lignes de retour, l'appareil affiche alors un champ
d'erreur clignotant en MODE: U/I MESURE.

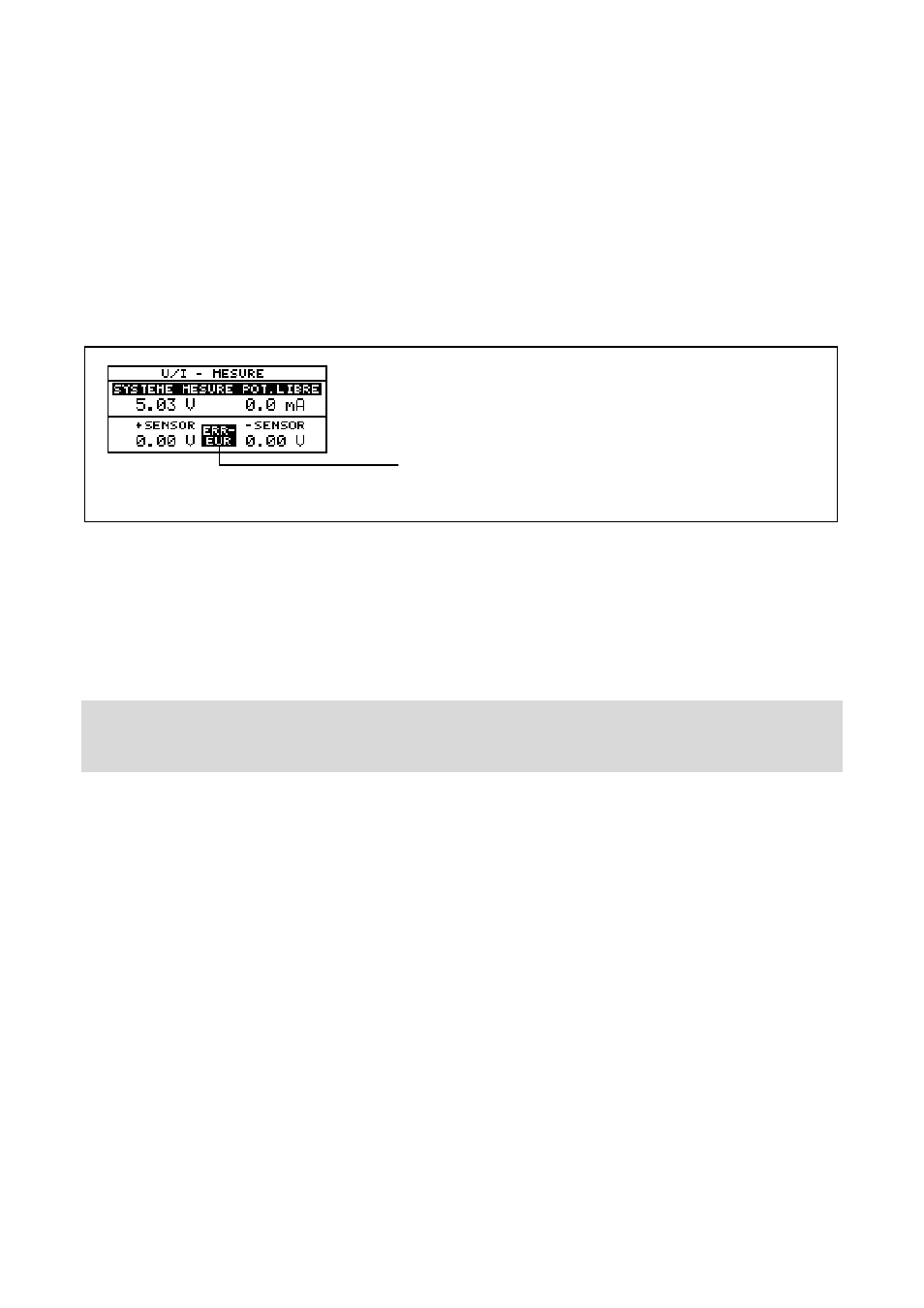

Affichage d'une erreur lors de la mesure de tension sur
la ligne de retour
Une erreur sur la ligne de retour est affichée si:
+la ligne de retour est inférieure à 90 % de U-MSYS ou
–la ligne de retour est supérieure à 10 % de U-MSYS
Remarque:
En MODE PWM 8: U/I - MESURE, les lignes d’alimentation des systèmes de mesure et les lignes de retour
sont séparées les unes des autres.
Dans tous les autres MODEs PWM8, les lignes d’alimentation des systèmes de mesure sont reliées aux
lignes de retour correspondantes!
La consommation en courant des résistances de charge (avec platines interface TTL et HTL) est affichée au
niveau de l’affichage du courant en même temps que la consommation du système de mesure. Cela signifie
que si les résistances de charge sont activées, une consommation en courant est également affichée,
même sans système de mesure!
