- 15 -
4. Description du MODE PWM 8
4.1 Commutation du MODE PWM 8
Après apparition du message de mise sous tension, le PWM 8 affiche le menu de softkeys pour l’initialisation.

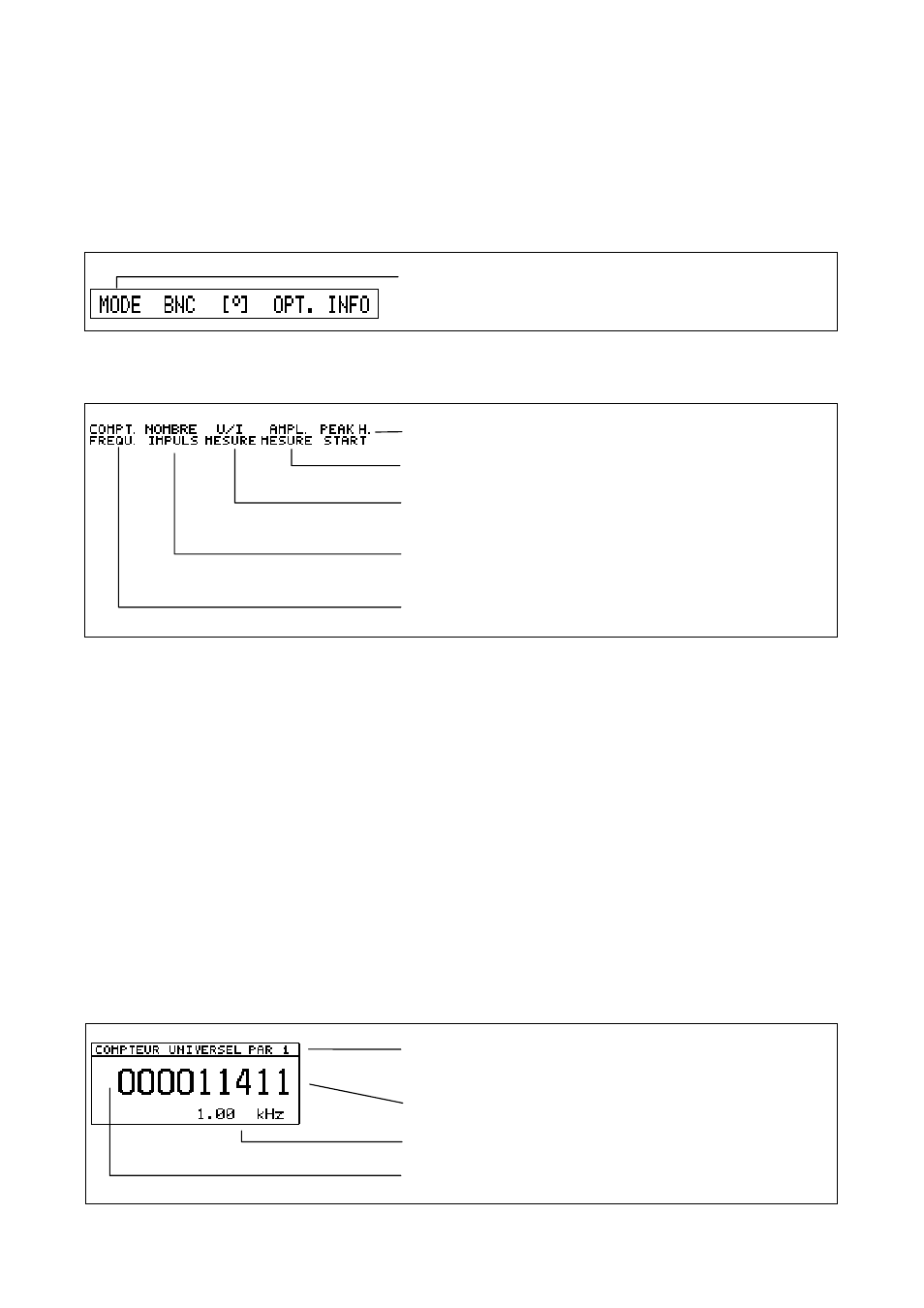

A cet endroit, on appelle le menu de softkeys MODE PWM 8:
Softkey pour appeler le MODE PWM 8
Les MODEs PWM 8 suivants peuvent être sélectionnés dans le menu de softkeys MODE:
Start-Stop pour l'affichage peak hold (cf. chap. 2.7 c)
Mesure de l’amplitude des signaux
Mesure de la consommation et de la tension du système de
mesure (et tension détecteur)
Calcul du nombre d’impulsions du système de mesure
(ex. capteur rotatif) et affichage de la fréquence
COMPTEUR UNIVERSEL avec affichage de la fréquence
Pour chaque MODE PWM 8, les affichages auxiliaires suivants sont actifs:
(description: cf. chap. 2.7: Description de l’affichage)
• Affichage du signal de référence
• Surveillance du système de mesure avec mémoire
• Affichage du sens de comptage
• Affichage PHA-/TV
• Distribution des prises BNC
Après une coupure d'alimentation, c'est le dernier Mode actif qui est rechargé.
4.2 MODE PWM 8: COMPTEUR UNIVERSEL avec affichage de la fréquence
Le COMPTEUR UNIVERSEL compte les fronts déclenchés des signaux incrémentaux 1 et 2 du système de
mesure.
Remarque:
La fonction du COMPTEUR UNIVERSEL est définie par les paramètres P5 à P7. Il peut être chargé avec une
valeur PRESET. Cf. chap. 5: MODE EXPERT, Paramètres et éditeur de nombres PRESET.
MODE COMPTEUR UNIVERSEL avec indication de
l’exploitation des fronts (cf. paramètre P4)
Affichage du compteur universel
Affichage de la fréquence
Signe
