4.5 MODE PWM 8: MESURER AMPLITUDE
Ce mode permet de mesurer les valeurs de crête d’amplitude des signaux incrémentaux 1 et 2. Le résultat de
la mesure représente toujours la mesure d’amplitude d’une seule période de signal. Avec les signaux de
mesure sinusoïdaux (11µA
CC
et 1V
CC
), la valeur de crête positive et négative est mesurée par rapport à U
0
et,
avec les signaux de mesure rectangulaires (TTL et HTL) le niveau Low et le niveau High sont mesurés par
rapport au 0V.
Les plages de mesure max. pour les différentes platines interface sont représentées dans le tableau ci-
dessous:
Platine interface: 11µA
CC
1V
CC
TTL HTL
Plage de mesure max.: 33 µA
CC
1,66 V
CC
low: 0 - 2,5 V
high: 2,5 - 7,5 V low: 0 - 7,5 V
high: 7,5 - 22,5 V
Si le MODE EXPERT est activé (cf. chap. 5) et si l'on utilise la platine interface 11µAcc ou 1Vcc, on peut
régler l'alimentation du système de mesure en mode MESURER AMPLITUDE.
Le menu de softkeys pour l'initialisation est alors complété par la softkey .
Cette softkey permet de commuter vers la configuration de la
tension du système de mesure

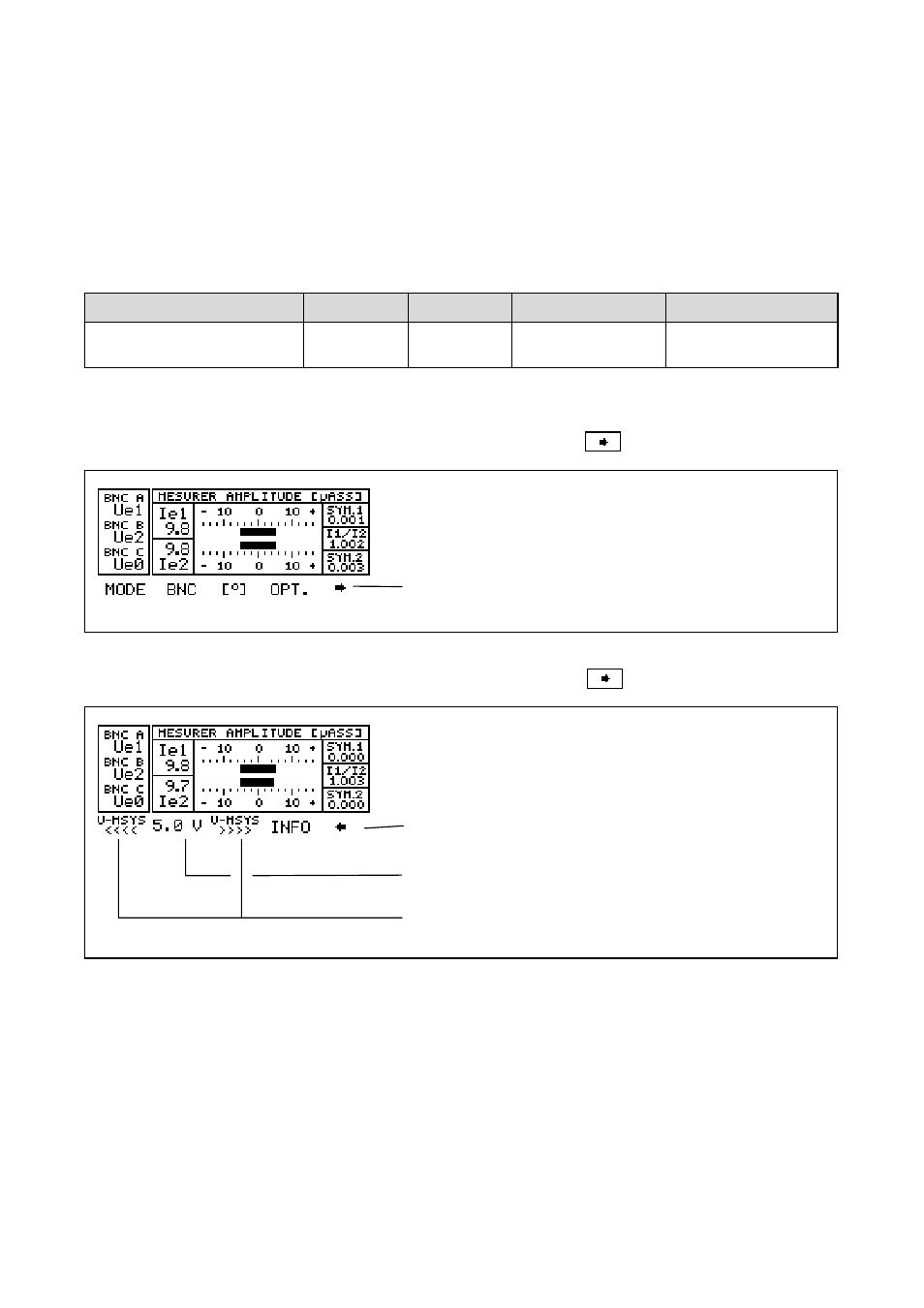

Pour configurer la tension du système de mesure, appuyer sur la softkey :
Cette softkey permet de repasser au menu de softkeys pour
l'initialisation
La tension du système de mesure est affichée à cet endroit
Ces softkeys permettent de régler la tension du système de
mesure
