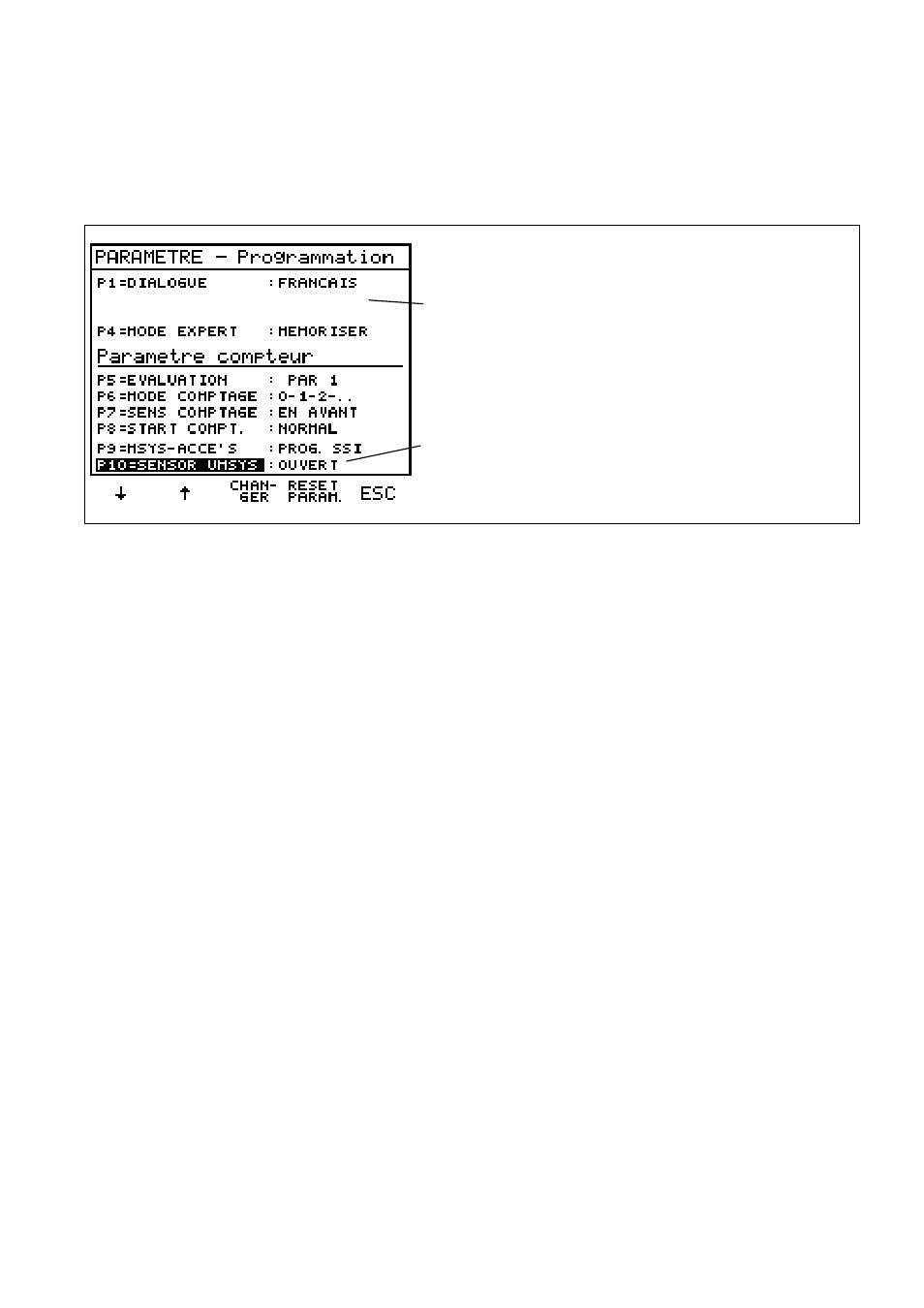

17.3.3 Paramètre P10 „Liaison palpeur“ pour systèmes de mesure SSI
programmables
Avec les systèmes de mesure 1 Vcc avec interface SSI programmable, si l'on commute sur l'alimentation HTL
des systèmes de mesure, on dispose alors en plus du paramètre „P10=SENSOR UMSYS“.
Le paramètre P10 permet à l'utilisateur de régler la liaison palpeur sur l'entrée des systèmes de mesure et sur
la sortie des systèmes de mesure de la platine interface.
Les paramètres P2 et P3 ne sont pas disponibles avec
l'alimentation HTL.
Avec l'alimentation HTL, le paramètre P10 permet de régler
la liaison palpeur sur l'entrée des systèmes de mesure et sur
la sortie des systèmes de mesure de la platine interface.
Il existe trois possibilités pour régler la liaison palpeur:
auto En fonction du MODE PWM8 choisi, le PWM8 commute automatiquement les liaisons
palpeur. En MODE „U / I - MESURER“ du PWM8, la liaison palpeur s'ouvre sur l'entrée des
systèmes de mesure pour que l'on puisse mesurer les tensions palpeur. Sur la sortie des
systèmes de mesure, la liaison palpeur est fermée pour que la tension de l'électronique
consécutive soit acheminée par quatre lignes vers le PWM8 et pour n'avoir qu'une faible
chute de tension sur les lignes grâce à la double section des conducteurs.
Dans tous les autres MODES du PWM8, la liaison palpeur est reliée aussi bien sur l'entrée
que sur la sortie des systèmes de mesure (réduction de la chute de tension sur les fils
d'alimentation grâce à une double section des conducteurs).
Si le système de mesure „EXTERNE DU CLIENT“ est alimenté (paramètre P2), les liaisons
palpeur sont alors ouvertes sur l'entrée et sur la sortie des systèmes de mesure.
L'électronique consécutive est capable d'asservir la tension d'alimentation des systèmes de
mesure. A condition toutefois que l'électronique consécutive puisse gérer l'asservissement
palpeur.
ouvert Les liaisons palpeur sur l'entrée des systèmes de mesure et sur la sortie des systèmes de
mesure de la platine interface sont ouvertes; par conséquent, les lignes de retour ne sont
couplées que sur le PWM8.
Cette configuration est nécessaire pour les systèmes de mesure 1 Vcc avec interface
SSI programmable et alimentation HTL (interface série supplémentaire par les lignes
de retour). En présence de ces éléments (P9 = „PROG. SSI“), le PWM8 configure
automatiquement le paramètre P10 sur „OUVERT“.
relié Les liaisons palpeur sur l'entrée des systèmes de mesure et sur la sortie des systèmes de
mesure de la platine interface sont reliées; par conséquent, le système de mesure est
également alimenté en courant par les lignes de retour (réduction de la chute de tension
grâce à une double section des conducteurs).
Affichage du signal de perturbation: A et B < 0,3 Vcc
Temps de réponse de la platine interface t1 env. 5 µs
Temps de réponse de l'affichage du PWM8 t2 > 1,2 µs
Durée min. de perturbation pour affichage / UaS t > 6,2 µs (= t1 + t2)
