- 64 -

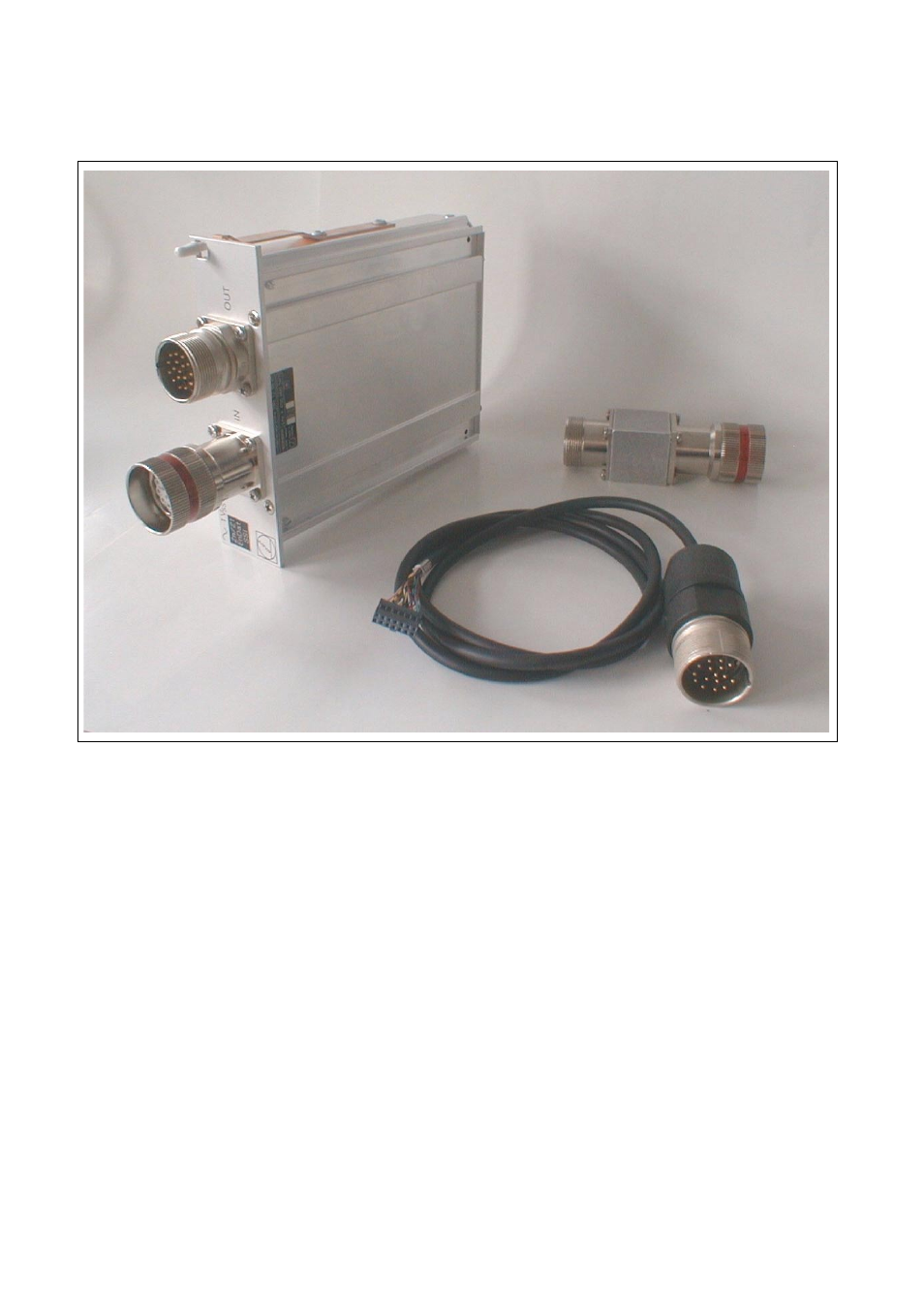

15. Description de la platine interface 1 Vcc absolu
(avec piste Zn/Z1; EnDat/SSI; programmable SSI)
15.1 Généralités
Cette carte interface 1 Vcc est destinée au contrôle des systèmes de mesure avec piste Zn/Z1, délivrant des
signaux de sortie 1 Vcc et avec interface EnDat/SSI et SSI programmable.
La carte interface est équipée d'embases 17 plots Heidenhain.
Le réglage du système de mesure s'effectue avec le paramètre P9 en „MODE EXPERT“ du PWM 8;
15.1.1 Systèmes de mesure 1 Vcc avec piste Zn/Z1
ex. ERN 1185, ERN 138x (avec piste de commutation)
Grâce à la carte interface, il est possible de commuter entre les deux pistes (AB et CD) des signaux de sortie.
En boucle, les signaux des systèmes de mesure peuvent être commutés sur un oscilloscope au moyen du
PWM8. Pour les pistes AB et CD, la carte interface dispose de résistances de charge commutables. Les
autres fonctions du PWM8 sont également exploitables pour la piste CD (piste de commutation CD = 1
période de signal par tour!) à condition de respecter les fréquences limites basses.
Remarque:
Ne pas dépasser la vitesse de rotation admissible mécaniquement!
