- 47 -

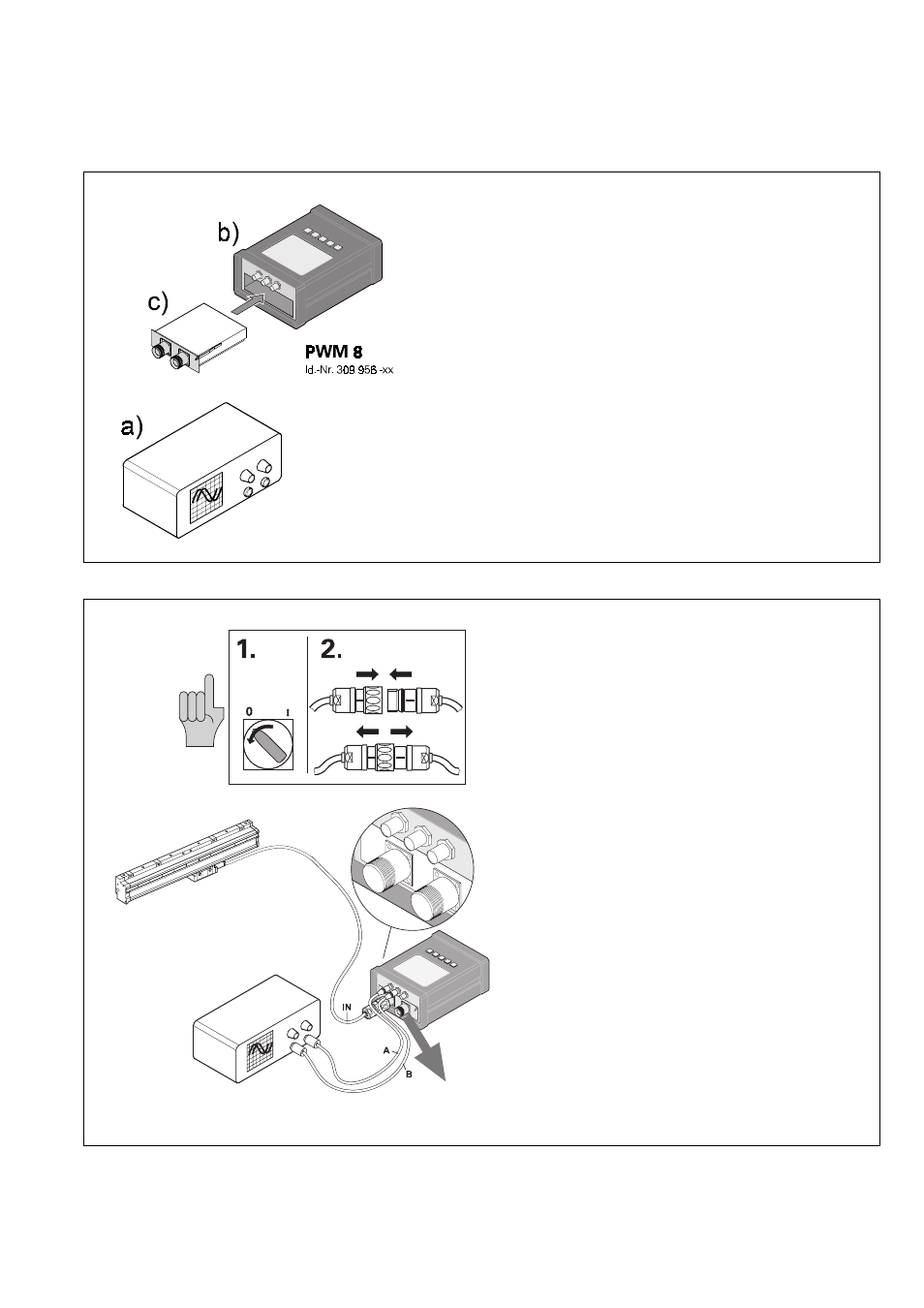

12. Agencement de mesure et tolérances des signaux de sortie
Exemple: Contrôle des signaux de sortie sinusoïdaux
Appareils de mesure nécessaires pour le
réglage:
a) Oscilloscope (2 canaux)
b) PWM 8
c) Platine interface pour 11 µAcc ou 1 Vcc
Raccordement d'un système de mesure linéaire
à un oscilloscope via le PWM 8
A
IN
OUT
B
C
Electronique consécutive
